6．閃爍發光二極管

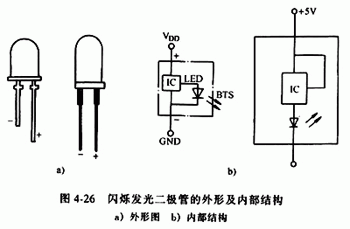

閃爍發光二極管（BTS）是一種由CMOS集成電路和發光二極管組成的特殊發光器件，可用于報警指示及欠壓、超壓指示。其外形、內部結構圖及內電路框圖見圖4-26和圖4-27。
閃爍發光二極管在使用時，無須外接其它元件，只要在其引腳兩端加上適當?shù)闹绷鞴ぷ麟妷海?V）即可閃爍發光。
表4-32是幾種常用閃爍發光二極管的主要參數。?
7．電壓控制型發光二極管
普通發光二極管屬于電流控制型器件，在使用時需串接適當阻值的限流電阻。電壓控制型發光二極管（BTV）是將發光二極管和限流電阻集成制作為一體，使用時可直接并接在電源兩端。

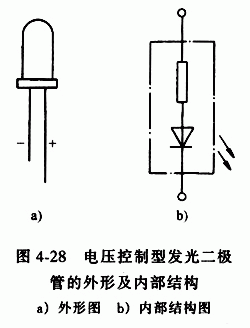

圖4-28是電壓控制型發光二極管的外形胩內部結構圖。?
電壓控制型發光二極管的發光顏色有紅、黃、綠等，工作電壓有5V、9V、12V、18V、19V、24V共6種規格。

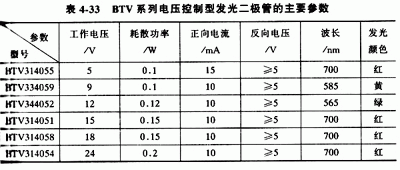

表4-33為BTV系列電壓控制型發光二極管的主要參數。?
