硅雙向開關SBS（Silicon bidirectional Switch）也叫雙向觸發晶體管。它相當于把兩只硅單向開關反極性并聯，等效電路及符號如圖1所示，

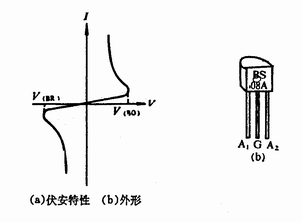

伏安特性及典型產品的外形見圖2。
硅雙向開關的正向特性及用途與硅單向開關相同，而正、反向轉折電壓的對稱性又與雙向觸發二極管相近，區別只是對稱性更好（偏差小于0.2V）。
使用萬用表判定門極G的方法與硅單向開關相同，不再贅述。另外由于A1、A2極在結構上完全對稱，可不再區分，允許互換使用。檢查正、反向轉折電壓對稱性的電路見圖3。仍由兆歐表和萬用表相配合，分別測出V（BO）、V（BR），最后比較二者之差。
實例：被測硅雙向開關為BS08A。選500型萬用表R×100檔測得③-②、①-②的電阻分別為820Ω和830Ω，并具有對稱性，由此判定②（中間腳）為門極。按圖5.9.25所示電路分別測出V（BO）=8.35V，V（BR）=8.2V，二者僅相差0.15V，證明對稱性很好。
?
?
