計算機考研組成原理練習題

一．填空題（每小題3分，共18分）。

　　1.虛擬存儲器指的是A.___層次，它給用戶提供了一個比實際B.___空間大得多的C.___空間.

　　2.一個較完善的指令系統應包含A.___類指令，B.___類指令，C.___類指令，程序控制類指令，I/O類指令，字符串類指令，系統控制類指令。

　　3.當今的CPU芯片除了包括定點運算器和控制器外，還包括A.___，B.___運算器和C.___管理等部件。

　　4.PCI總線是當前流行的總線，是一個高A.___且與B.___無關的C.___總線，又是一個至關重要的D.___總線。

　　5.輸入設備分A.___輸入設備，B.___輸入設備，C.___輸入設備幾類。

　　6.SCSI是處于A.___和B.___之間的并行I/O接口，可允許連接C.___臺不同類型的高速外圍設備。

　　二.（11分） 設有兩個十進制數：x = -0.875 × 21,y = 0.625 × 22，

　　將x，y的尾數轉換為二進制補碼形式。

　　設階碼2位，階符1位，數符1位，尾數3位，通過補碼運算規則求出

　　z = x - y的二進制浮點規格化結果。

?

三．（10分） 設存儲器容量為4M字，字長32位，模塊數m = 4,分別用順序方式和交叉方式進行組織，存儲周期T = 200ns,數據總線寬度32位，總線傳送周期t = 50ns.問順序存儲器和交叉存儲器帶寬各是多少？

　　四．（10分）指令格式如下所示。OP為操作碼字段，試分析指令格式特點。

??

　　五．（11分） 運算器結構如圖A10.1示。IR為指令寄存器，R1-R3為三個通用寄存器，其中任何一個可作為源寄存器或目標寄存器,A和B是三選一多路開關，通路的選擇分別由AS0,AS1和BS0,BS1控制。（如BS0BS1 = 01選擇R1,10選擇R2,11選擇R3）。S1S2是ALU的操作性質控制端，功能如下：

　　S1S2 = 00???? ALU輸出B??????????????

　　S1S2 = 01???? ALU輸出A + B

　　S1S2 = 10???? ALU輸出A - B??????

　　S1S2 = 11???? ALU輸出B

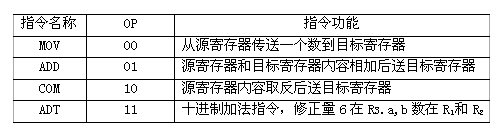

現有四條機器指令，其操作碼OP功能如下：

請設計微指令格式。

　　假定“取指”微指令完成從主存M取指令到IR,畫出四條機器指令的微程序流程圖。請標出具體微地址和測試標志。

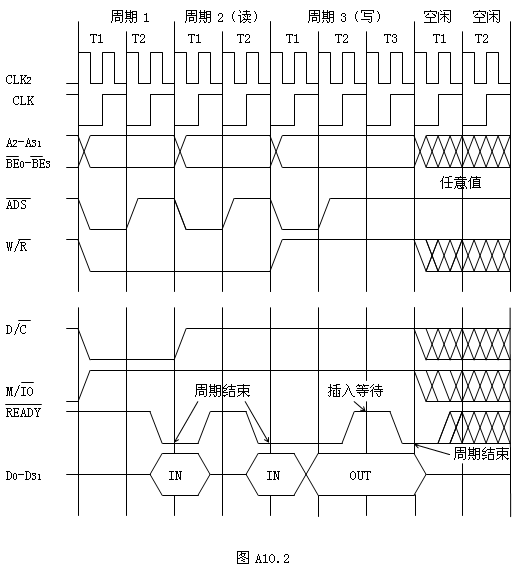

　　六．（10分）分析說明圖A10.2所示某CPU總線周期時序圖。

七．（10分）如圖A10.3所示是從實時角度觀察到的中斷嵌套。試問：這個中斷系統可實現幾重中斷？并分析圖中的中斷過程？

　　八．（10分）(1).簡要說明通用I/O標準接口SCSI的性能特點。

　　(2)．若設備的優先級依次為CD-ROM、掃描儀、硬盤，請用標準接口SCSI進行配置，畫出配置圖。

九．（10分）試分析圖A10.4所示寫電流波形屬于何種記錄方式。

?
