6、音箱
DingDong的音箱部分采用4個全頻帶加1個低音單元的組合，從結構上可以看出完全是兩個部分，低音是單獨一個倒相式低音炮，4個全頻帶單元也單獨組成一部分位于低音炮底部。

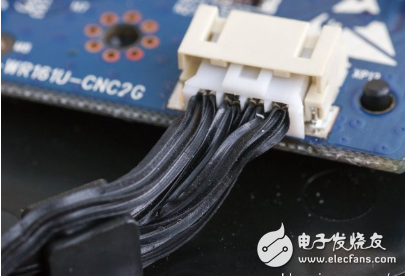

音箱的用料方面還是相當用心的，前面的照片能看到所有排線都包裹了避震層，而揚聲器單元的線更加特別，表明呈多邊形且非常柔軟，跟我之前接觸過的喇叭線完全不同。

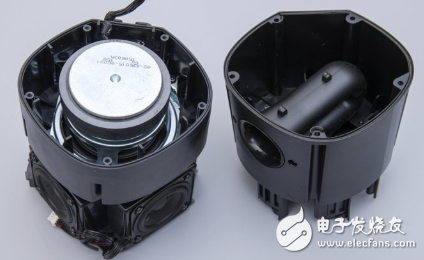

拆開低音部分的“箱體”，底部是開口朝下的低音單元，上面是一根U型倒相管。

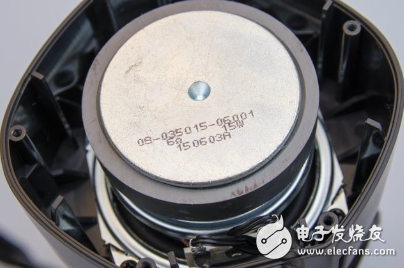

低音單元特寫，目測只有3寸，這點出乎我的預料，我原本以為會裝個4寸低音進去呢。
從低音與全頻帶之間的間隙可以看到，底部的全頻帶“箱體”頂部拱起一個半圓，這是為低音單元做的擴散設計，但感覺上這里間隙有點過小了。

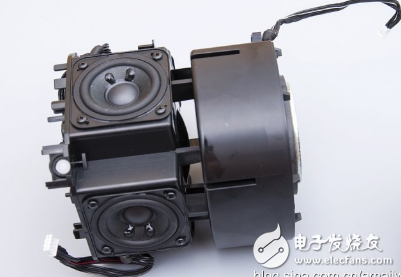

最底部是4個1.5寸全頻帶單元，分別朝著4個方向。可見DingDong充分考慮了方向性問題，麥克風及音箱的設計上都讓DingDong更適合放在房間中間， 讓它不具有方向性。

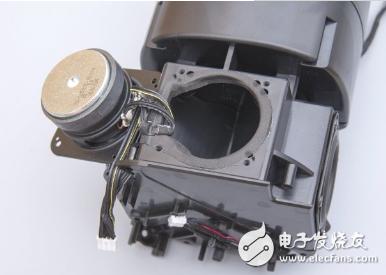

拆一個單元出來看看箱體內部，也是分隔成了四個獨立的腔體，并不會有單元之間相互干擾的問題。
