秒殺MCU，看FPGA在可穿戴設備中的優勢！
京微雅格副總裁王海力表示，除了MCU配置外，F(xiàn)PGA也在可穿戴設備中展現了不容忽視的力量！
FPGA作為協處理器：中斷處理
多點觸摸會在同一時間產生大量的中斷給應用處理器，大量中斷的產生會影響處理器的性能。而低功耗FPGA就可以很好的解決這一問題：對同一時間的多個中斷進行存儲和管理，按優先級將中斷傳送給處理器，以減輕處理器的負擔。

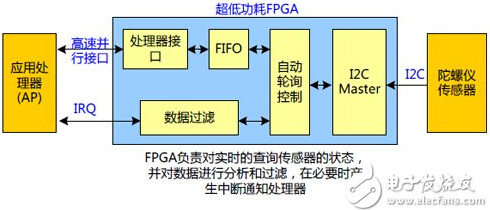

FPGA負責傳感器管理：“自動輪詢”傳感器
普通傳感器需要處理器不斷的查詢其狀態，使得處理器需要時刻待命，無法進入睡眠模式，這樣就加大了功耗。通過超低功耗FPGA可以實現對這類傳感器的實時查詢，同時還可以對數據進行過濾和處理，只在有必要的時候產生中斷通知處理器讀取數據。

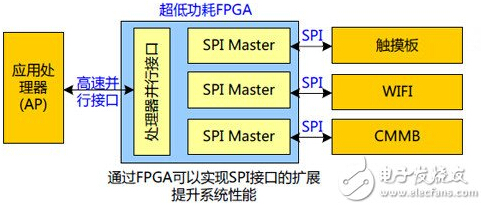

FPGA負責接口擴展：SPI接口擴展
當多個外設均需要通過SPI接口與應用處理器進行通信，速率無法滿足要求，如何解決？通過超低功耗FPGA接口轉化為高速并行接口與處理器進行通信。而且，當系統需要兩個SIM卡時，可以考慮通過兩個基帶處理器進行控制，通過超低功耗FPGA可以實現兩個處理器間的通信。
