電池給復合電容充電時的電壓測量問題

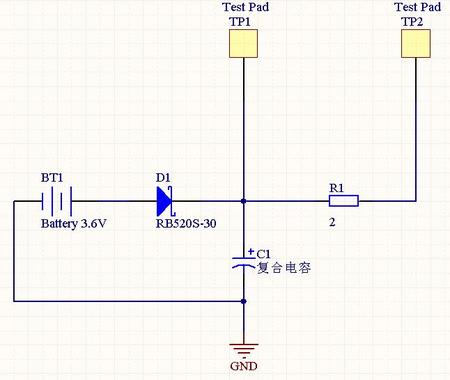

這個電路是電池經過二極管后給復合電容充電，然后復合電容給后級電路供電。原意是2歐姆電阻之后接負載電路，通過測量2歐姆上電壓來測量負載電路的待機耗電情況。當復合電容電壓較低于電池電壓（即電池會給復合電容充電時），將正表筆接測試點TP1，負表筆接測試點TP2，測量的結果電壓竟然是負值。且復合電容的初始電壓越低，該負電壓值的絕對值越大。而摘除電池（沒有電池給復合電容充電時），該電壓為正值。為了排除負載電路往回饋電的可能，將負載電路斷開，即如圖中所示，2歐姆電阻右端懸空，只接到測試點TP2上，此時測試TP1和TP2之間的電壓值仍然為負，請問這是為什么？
2個回復
按時間排序
按票數排序
看似復雜的問題，其實都有一個很簡單的原因。 查看一下電路PCB，電池正端線路是否有和TP2回路短路的地方。
不對啊，從原理上來看這個是不可能出現的，理論絕對不可能錯，所以不要糾結原理圖這方面的問題了。我建議你好好查一查你的電路板中的問題，可能TP2和電池正極之間有回路了。
