產品概述
DSTP-C低壓拓?fù)溆秒姍z查儀采用工頻載波調制技術進行臺區識別，在相鄰變壓器共壓、共地、共電纜溝以及通信基站影響的情況下可以準確的進行臺區識別。

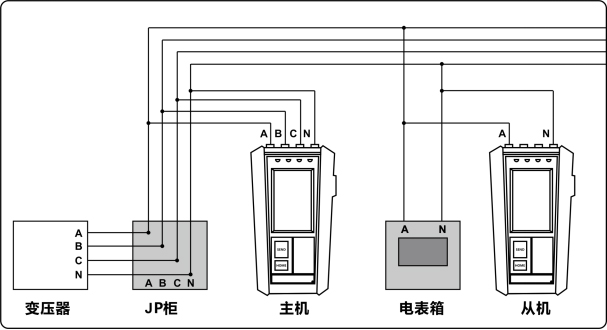

識別儀由手持式主機及從機組成，主機與從機完全相同均可用于臺區二次側或被測點，雙向識別臺區。對于距離長、干擾嚴重等惡劣環境的線路，電力載波信號可能無法有效傳輸，即使這種情況DSTP-C低壓拓?fù)溆秒姍z查儀也只需一次即可正確識別，準確無誤。同時根據不同的臺區編號可以一次識別多個相鄰?fù)負潢P(guān)系混亂的臺區。
在低壓配電網的營業管理中，用電管理部門經常需要核查用戶檔案，以確保檔案準確，為營銷管理提供正確無誤的管理數據，這其中包括用戶檔案歸屬、網絡拓?fù)潢P(guān)系、用戶設備用電相位和工作相序等等，這些數據是保證臺區用電負載平衡、降低負載不平衡損耗，以及確保臺區線損正確性的基礎數據，是實現智能電網建設的基礎要素。
DSTP-C低壓拓?fù)溆秒姍z查儀采用高速A/D交流采樣與高速DSP數字處理技術相結合，采用工頻載波調制技術開發，為電網負荷普查、臺區承包、用電稽查，生產調度提供了一種高效的必備工具，是新一代高可靠性的識別工具，該產品完全滿足臺區識別、用戶識別、相位和相序識別需求，與以往產品相比較，具有網絡全覆蓋、識別速度快、準確無誤，操作簡單、攜帶方便等優勢。
產品特點
1、臺區識別，用于在線識別變壓器和用戶之間的歸屬關系，主機與從機可互換，雙向識別。可同時安裝多達16臺主機，進行多臺區識別。

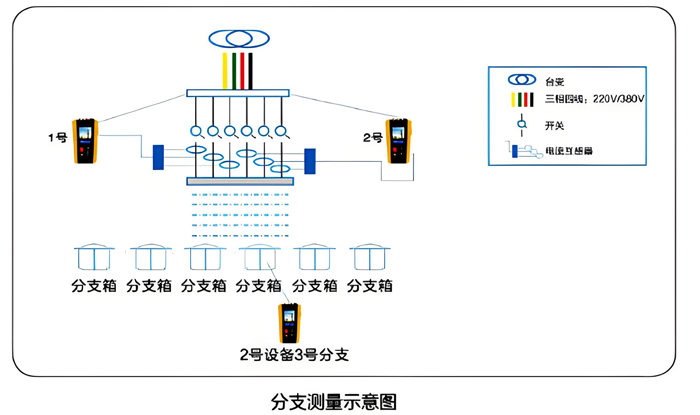

2、分支識別，厘清臺區拓?fù)潢P(guān)系，實現分支停電、局部線損核查等工作，是實現臺區精細化管理的重要環節，最大支持24路分支測量。
3、臺區互檢，臺區互檢是檢測各個相鄰變壓器之間是否存在串?dāng)_的問題，有些變壓器之間可能由于工作疏忽的原因，導致兩個變壓器之間線路發生連接的情況，因此必須對各個變壓器之間進行相互檢測，以確保變壓器之間的獨立性。
4、諧波分析，可看34次諧波值。
5、記錄查詢，顯示臺區歸屬關系的記錄。
技術指標
規格名稱 | 規格參數 |
| 額定電壓 | 三相四線：220V（相電壓） |
| 額定頻率 | 50Hz |
| 正常電壓范圍 | 0.8Un～1.2Un |
| 整機靜態功耗 | ≤ 3.5W |
| 測試距離 | 5km |
| 識別周期 | 6秒 |
| 一次識別成功率 | >99% |
| 電氣參數精度 | ≤1% |
| 相位角測試范圍 | -179.9°～180.0° |
| 諧波測試 | 有，2～34次 |
| 總諧波失真 | 有，2～34次，各相 |
| 數據存儲 | 9999組 |

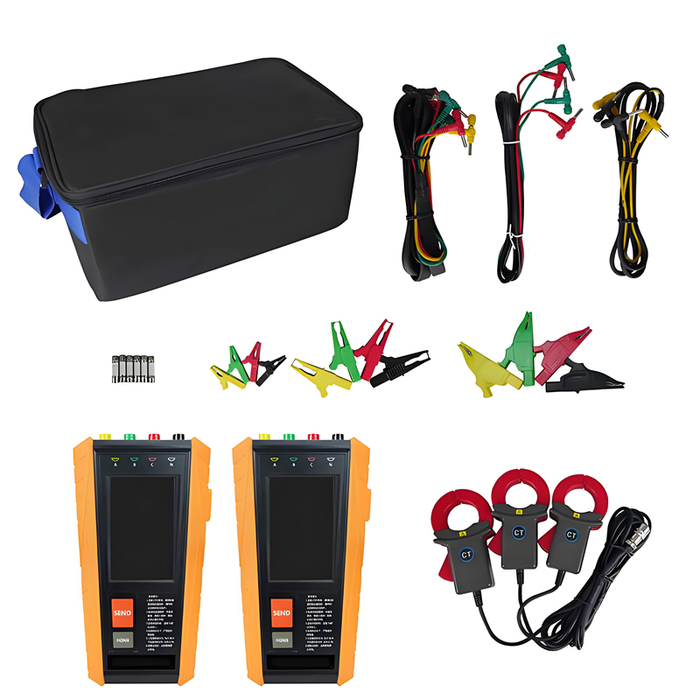

| 主機測試線 | 雙鎖頭4芯測試線（黃、綠、紅、黑） |
| 從機測試線 | 雙鎖頭2芯測試線（黃、黑）、220V測試線（紅、黑） |
| 大鱷魚夾 | 4個 |
| 大鱷魚夾 | 4個（帶勾） |
| 小鱷魚夾 | 4個 |
| 電流鉗組 | 1組（3個） |
| 主機尺寸 | 225mm×118mm×48mm |
| 儀表重量 | 儀表：約730g×2個；總質量：約1.7kg（含附件） |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結 構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | GB/T 2423.10 GB/T 2423.2 GB/T 2423.1 GB/T 17626.11 GB/T 17626.5 GB311.3-83，IEC61010-031, IEC61010-1 CAT Ⅲ 600V |
| 工作溫濕度 | -30℃～70℃；80%RH以下 |
