簡介

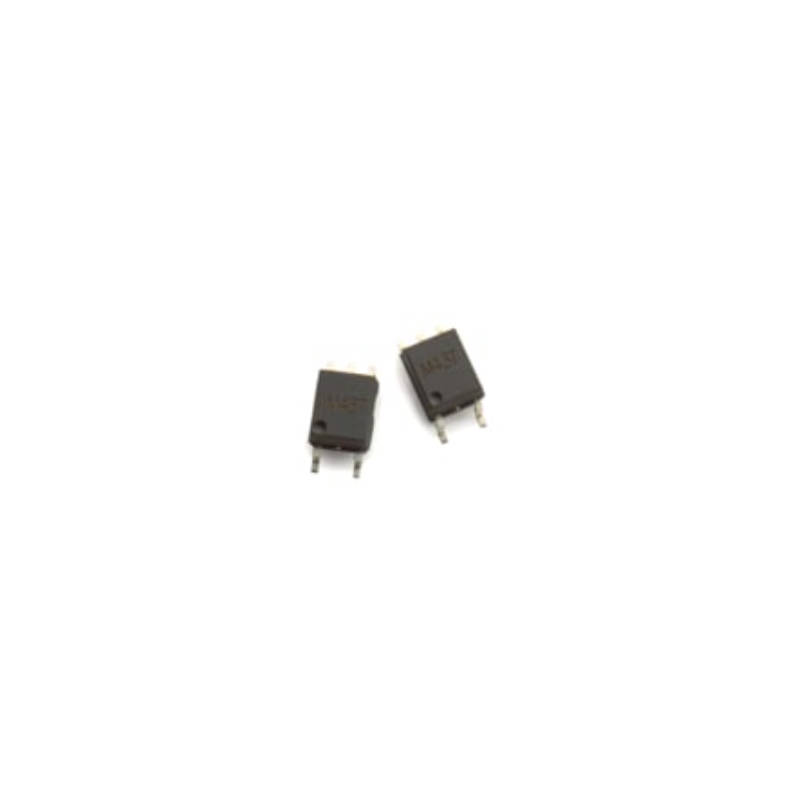

今天我要向大家介紹的是 Broadcom（安華高）的光耦——ACPL-M43T。它是一款采用5引腳SMT微型表面貼裝封裝（SO-5 JEDEC MO-155）的寬溫、高共模抑制（CMR）數字光耦。它被設計用于在輸入和輸出之間提供高強度的電氣絕緣，能夠在 -40°C 至 +125°C 的寬溫度范圍內穩定工作。為了滿足汽車及高溫工業應用對嚴苛環境和可靠性的需求，它通過了 AEC-Q100 測試指南認證，并采用了提供強化絕緣的 R2Coupler? 隔離技術，符合 UL1577、CSA 以及 IEC/EN/DIN EN 60747-5-5 等全球安全標準。
主要特性
寬溫工作范圍：支持 -40°C 至 +125°C 的寬溫工作，滿足汽車級應用需求。
高速低延遲：支持高達 1 MBd 的典型數據傳輸速率，典型傳播延遲僅為 300 ns。
高共模抑制（CMR）：在 VCM = 1500V 時，最低共模瞬態抗擾度達到 30 kV/μs。
高絕緣耐壓：提供 4000 Vrms/1 min（UL1577認證）的隔離耐壓標準。
低功耗設計：低 LED 驅動電流，典型值僅為 10 mA；支持 3.0V 至 20.0V 的寬供電電壓。
緊湊型封裝：采用無通孔設計的 SO-5 封裝，占用面積僅為標準雙列直插封裝的四分之一。
應用
汽車 IPM 驅動（用于 DC-DC 轉換器和電機逆變器）
CANBus 通信接口
高溫?cái)?shù)字/模擬信號隔離
功率晶體管隔離
