THR焊點熱循環和熱沖擊測試

　　對使用免清洗錫膏、水洗型錫膏、波峰焊互連和THR工藝制成的組件進行壽命加速試驗，采用威布爾 分析（Weibull Analysis）來比較壽命時間。使用有限元分析法來研究各種引腳尺寸和焊料體積，將建 立視像檢查標準來幫助確定焊點的好壞。這些研究的目的在于豐富知識和經驗數據庫，以便創建適于統 計的合s理質量標準，可為其他同樣致力于創建THR互連和業界質量標準的人們提供幫助。

?

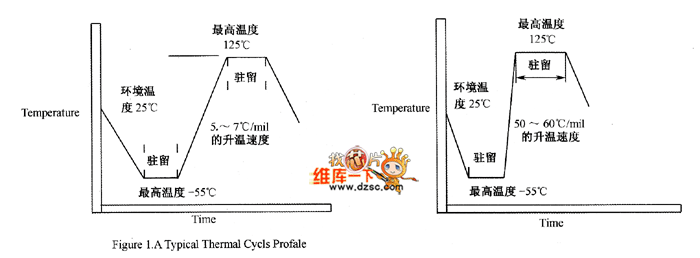

典型的熱循環與熱沖擊測試曲線如圖1所示。

圖1 測試曲線圖

　　對THR形成的焊點和波峰焊點的比較測試結果：

　　·波峰焊點顯示出比較多的電氣失效、疲勞裂紋、可焊性、元件腳浮高及焊錫在孔內不當?shù)奶畛涞葐栴} 。

　　·上述問題主要是由于波峰焊接工藝較少的可控性，錫槽內的金屬氧化物/雜質和焊接環境的影響。

　　波峰焊點的失效如圖2和圖3所示。

圖2 波峰焊點失效示意圖（1）

　圖3 波峰焊點失效示意圖（2）

　　經過1 000個LLTS循環，回流焊點的失效如圖4所示。

　圖4 回流焊點失效示意圖
