空氣介質可變電容器
空氣介質可變電容器是由一組固定不動的定片和可以旋轉的一組動片構成的，動片和定片之間的絕緣介質為空氣，如圖4-106 所示。由于轉軸和動片相連，旋轉轉軸即可改變動片與定片之間的角度，從而可以改變電容量的大小。當動片從定片位置全部旋出時，電容量最小;當動片全部旋人定片位置時，電容量最大。電容器的容量取決于兩組極片間的距離和極片面積的大小。

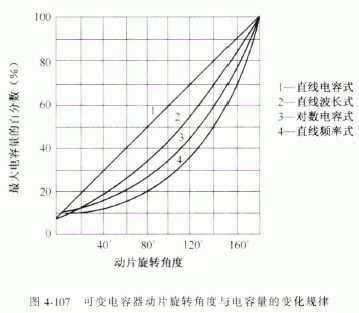

為了適應不同應用場合的要求，空氣可變電容器的動片常作成不同的形狀，常見的有直線電容式、直線被長式、直線頻率式及對數電容式等形式?？勺冸娙莸膭?dòng)片形狀及其對應的容量變化規律如圖4-107 所示。

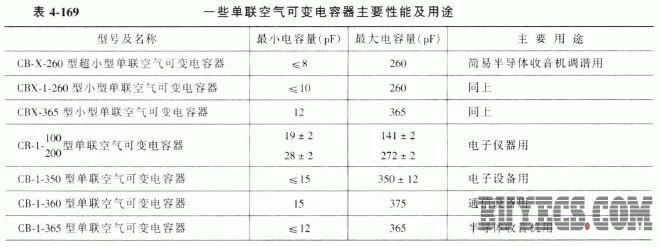

空氣介質可變電容器又有單聯和雙聯之分，表4-169 和表4-170 分別列出了一些單聯空氣可變電容器和雙聯空氣可變電容器的主要性能及用途。
