穿心式片狀電容
通過展示同一電路中穿心式片狀電容和X2Y?技術這兩種產品如何工作，以突出兩者之間最重要的微妙之處。圖1展示了一個示意框架，布板和單個穿心式電容的實現。注意圖中PWR印制線是斷開的。其會起到兩個作用：
1）通過印制線將穿心式電容串聯在一起。
2）電流被強制穿過電容且增加了直流電阻。

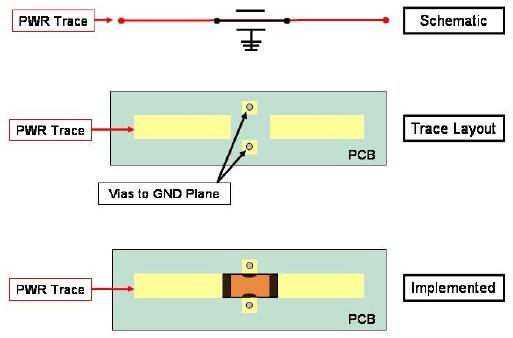

圖1.單穿心式電容的框架,布板,和實現.
由于其內部電極設計，對于每條通路都需要單個穿心式電容，如圖2和3所示，此會增加元件布局面積，復雜性和成本。
圖 2. 2個位于電源和返回線之間的穿心式片狀電容的框架,布板,和實現.
圖 3. 位于2條電源線之間的2個穿心式片狀電容的框架,布板,和實現.
當穿心式電容應用需要匹配容量的10%或者更少時，廠商不得不考慮哪一種情形會增加額外的成本。
