一、滑動變阻器限流式接法有什么作用

　　滑動變阻器限流式接法使用在限流式電路中，采用滑動變阻器并聯在待測電路的連接方式，其主要的作用是分取一部份電路中的電流而變阻器兩端和其相并聯的部分線路得電壓相同。換句話，就是限流作用

　　二、滑動變阻器限流式接法

　　如圖，Rx為待測電阻，R為滑動變阻器的總電阻。

　　1、電路連接特點： 它的接線方式是電源、滑動變阻器與待測電阻三者串聯。

　　2、待測電阻供電電壓的調節范圍： （不計電源內阻）

　　從該表達式中，可以看出： 其電壓變化范圍較小，Rx比R大得越多，變化范圍越小。

　　3該電路的優點是電路耗能小，操作簡單。一般適用于用大阻值滑動變阻器測量小阻值電阻。

　　下列情況可選用限流式接法

　?。?）測量時對電路中的電流或電壓沒有要求從零開始連續調節，只是小范圍內測量，且RL與R0相差不大或RL略小于R0，采用限流式接法。

　?。?）電源的放電電流或滑動變阻器的額定電流太小，不能滿足分壓式接法的要求時，采用限流式接法。

　　（3）沒有很高的要求，僅從安全性和精確性角度分析兩者均可采用時，可考慮安裝簡便和節能因素優先采用限流式接法。

　　三、滑動變阻器限流式接法全程電阻選擇

　　圖示電路為限流式電路，電源電動勢為E，內阻不計，滑動變阻器阻值為R0，被測電阻的阻值為Rx。閉合開關后，Rx兩端電壓為

　　若E=6V，R0=0~100Ω，Rx分別取10Ω、20Ω、50Ω、100Ω、200、500Ω

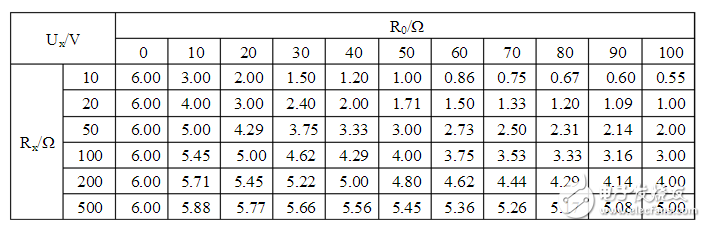

　　依次取Rx分別為20Ω、50Ω、100Ω、200Ω、500Ω，又可以得到Rx取不同數值時，Ux隨R0變化的數據如下表所示。

　　Rx取不同數值時的Ux—R0曲線，如下圖。

　　這些圖線稱為限流接法的輸出特征曲線，通過分析上圖，可以得到以下結論：

　?。?）Rx越大，曲線距原點越遠，線性程度越高，Rx的電壓越易調節，但是電壓調節范圍卻變得越來越小。

　?。?）Rx》》R0時，由圖線可知，曲線接近直線，Rx的電壓易調節，但是電壓調節范圍過小，滑動變阻器起不到調節作用。

　　（3）Rx《《 R0時，由圖線可知，曲線非常彎曲，當R0在0Ω~20Ω的絕大部分范圍內變化時，Rx兩端電壓調節范圍過小，起不到調節電壓的作用；當Rx的電壓能在較大范圍變化時，R0卻在過小的范圍內變化，滑動變阻器不易控制，造成調節精度過低。

　　所以，在滿足題目調壓范圍的前提下，應盡量選擇電阻較為接近用電器電阻的變阻器
