ULN2003是高壓大電流達林頓晶體管陣列系列產品，具有電流增益高、工作電壓高、溫度范圍寬、帶負載能力強等特點，適應于各類要求高速大功率驅動的系統。ULN2003A由7組達林頓晶體管陣列和相應的電阻網絡以及鉗位二極管網絡構成，具有同時驅動7組負載的能力，為單片雙極型大功率高速集成電路。

　　ULN2803跟ULN2003的使用方法是一樣的，他們都是集電極開路輸出，只能接收灌入電流。 區別就是2803可以驅動8位管腳，2003只有7個管腳。

　　COM腳的作用是當你使用ULN2803（2003）來驅動繼電器時，可以將COM腳接到繼電器的VCC端，利用ULN2803（2003）內部的反向二極管作保護繼電器，消除繼電器閉合時產生的感應電壓。

　　COM端主要有兩種用途：（可懸空）

　　1 試驗用----接地：假如它的輸出端都接發光二極管，那么，只要將COM端接地，則所有的發光二極管都將亮起，否則，可能是二極管壞或其它什么地方壞了。這對檢修是很有利的。

　　2 保護用----接電源正：假如這個器件是接繼電器或針式打印頭，因?yàn)殡姼械淖饔?，?huì)在開關過程中產生低于地電位和高于電源電位的反電動勢，這樣，很容易擊穿器件。

　　A-為了防止這種現象的發生，可將COM端接到電源正，來削減沖擊電壓低到二極管壓降加電源電壓的幅度----可以使得內部的三極管受到最小的正電壓沖擊。

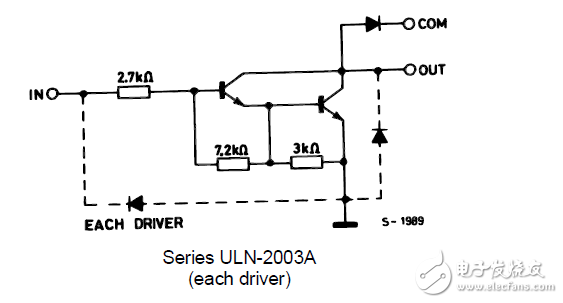

　　B-至于達林頓關斷時產生的負電壓我們不必管，因?yàn)槠骷?nèi)部就有二極管并接到地的（見圖2）----專門用來削減沖擊電壓至電源地減去一個二極管正向壓降----可以使得內部的三極管受到最小的反偏電壓沖擊。

　　3 閱讀提示：A-類似這樣的保護方法，在許多器件（如AD7710）的輸入端或輸出端都是有的，請留意。B-以上兩種用法并不是矛盾的，通過適當?shù)碾娐房刂?，可以一并利用它的功能?/p>

　　它的內部結構也是達林頓的，專門用來驅動繼電器的芯片，甚至在芯片內部做了一個消線圈反電動勢的二極管。ULN2003的輸出端允許通過IC 電流200mA，飽和壓降VCE 約1V左右，耐壓BVCEO 約為36V。用戶輸出口的外接負載可根據以上參數估算。采用集電極開路輸出，輸出電流大，故可以直接驅動繼電器或固體繼電器（SSR）等外接控制器件，也可直接驅動低壓燈泡。

　　ULN2803的驅動負載電流為500mA，驅動電壓50V.

　　八路NPN達林頓連接晶體管陣系列特別適用于低邏輯電平數字電路（諸如TTL， CMOS或PMOS/NMOS）和較高的電流/電壓要求之間的接口，廣泛應用于計算機，工業用和消費類產品中的燈、繼電器、打印錘或其它類似負載中。所有器件具有集電極開路輸出和續流箝位二極管，用于抑制躍變。ULN2803的設計與標準TTL系列兼容，而ULN2804 最適于6至15伏高電平CMOS或PMOS。
