如何計算一個繼電器保護電路

2009年11月21日 10:43 www.greenbey.cn 作者：佚名用戶評論（0）

關鍵字：

如何計算一個繼電器保護電路

談了很多定性的東西，現在做一個例子介紹一下，如何計算放電的能量。

這里shunt電阻不一定是有的，不過可以先考慮。

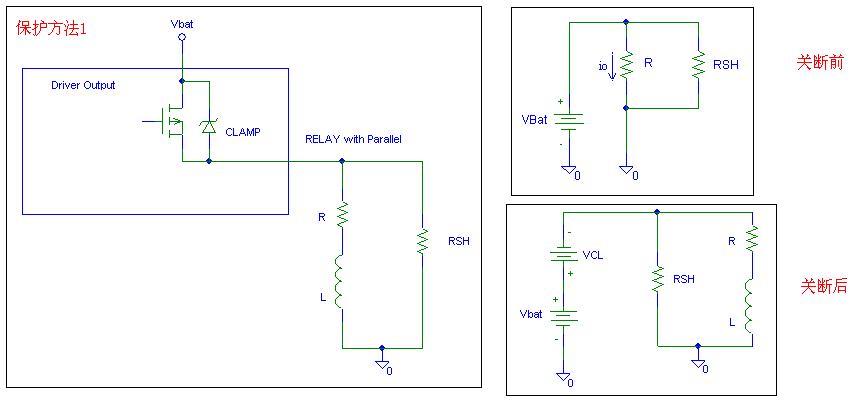

保護方法1
點擊看大圖

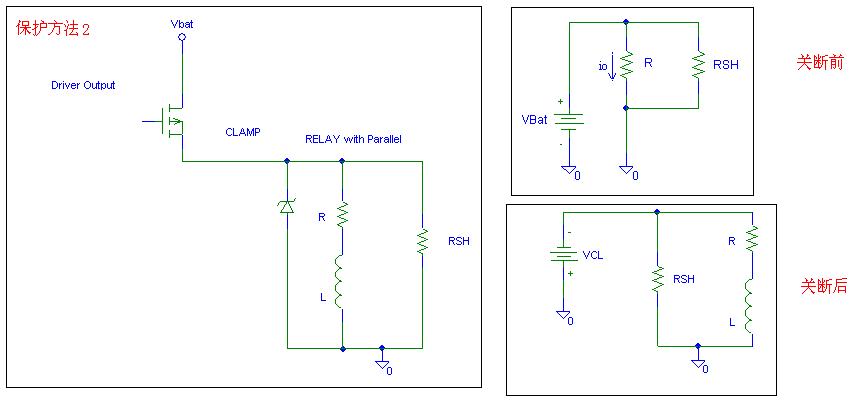

保護方法2

計算保護方法1：
用拉普拉斯變換或者一階放電公式都可以用來求：

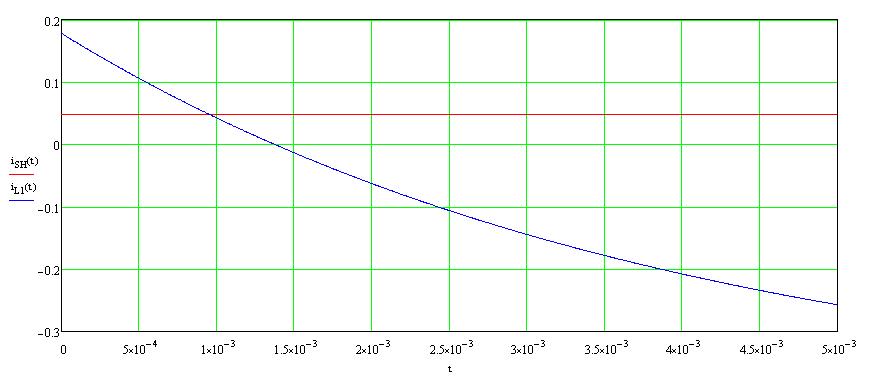

以上為電感電流和分流電阻電流：

從圖上也可以看出時間。
把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。
補償方法2同樣分析。
如果沒有shunt電阻，終止條件為電感電壓-電阻電壓=zener的電壓。
