74ls374引腳圖及功能真值表
八上升沿 D 觸發器(3S,時鐘輸入有回環特性)
簡要說明:
374為具有三態輸出的八 D 邊沿觸發器,共有 54/74S374 和 54/74LS374 兩種
線路結構型式，其主要電器特性的典型值如下(不同廠家具體值有差別):
型號 fm PD
54S374/74S374 100MHz 450mW
54LS374/74LS374 50MHz 135mW
374 的輸出端 O0~O7 可直接與總線相連。當三態允許控制端 OE 為低電平時，
O0~O7 為正常邏輯狀態，可用來驅動負載或總線。當 OE 為高電平時，O0~O7 呈
高阻態，即不驅動總線，也不為總線的負載，但鎖存器內部的邏輯操作不受影響。
當時鐘端 CP 脈沖上升沿的作用下，O 隨數據 D 而變。
由于 CP 端施密特觸發器的輸入滯后作用，使交流和直流噪聲抗擾度被改善
400mV。
引出端符號：
D0～D7 數據輸入端
OE 三態允許控制端（低電平有效）
CP 時鐘輸入端
O0~O7 輸出端
74ls374引腳管腿圖：

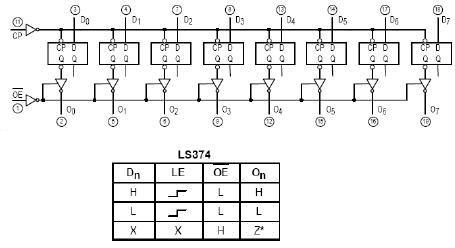

74ls374邏輯圖和功能真值表：
