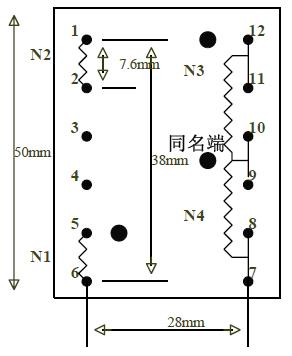

EI50磁芯高頻變壓器制作
N1=28匝:初級繞組（平繞）
用φ0.33x4股在內層繞14匝外層繞14匝
N2=5匝:輔助供電繞組
用φ0.5繞5匝任意同名端
N3=8匝:次級繞組（平繞）
用φ0.38x8股繞8匝
N4=8匝:次級繞組（平繞）
用φ0.38x8股繞8匝
技術要求：磁芯與磁芯無氣隙
保持緊閉合使N1電感量大于4mH。
注意：繞組和繞組之間必須絕緣
EI50磁芯高頻變壓器制作
2009年05月12日 00:59 www.greenbey.cn 作者：佚名 用戶評論（0）
