連接測試組(JTAG，Joint Test Action Group)接口用于連接最小系統板和仿真器，實現仿真器對DSP的訪問，JTAG接口的連接需要和仿真器上的接口一致。不論什么型號的仿真器，其JTAG接口都滿足IEEE 1149.1的標準。滿足IEEE 1149.1標準的14腳JTAG接口如圖1所示。

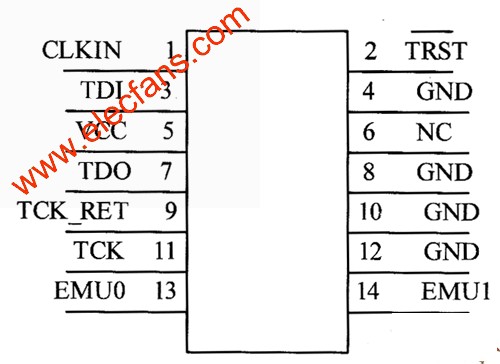

圖1 14腳仿真口引腳
一般情況下，最小系統板需要引出雙排的14腳插針和圖2所示的一致，圖中引腳間隔為0.1英寸，引腳寬度為0.025英寸，引腳長度為0.235英寸。在大多數情況下，如果開發板和仿真器之間的連接電纜不超過6英寸，可以采用圖2接法。需要注意的是其中DSP的EMU0和EMUI引腳都需要上拉電阻，推薦阻值為4.7kΩ或者10kΩ。如果DSP和仿真器之間的連接電纜超過6英寸，必須采用圖3接法，在數據傳輸引腳加上驅動。
圖2 小大于6英寸的JTAG連接方法
圖3 大于6英寸的JTAG連接方法
