74ls374引腳圖及功能真值表八上升沿D觸發器（3S，時鐘輸入有回環特性）簡要說明：374為具有三態輸出的八D邊沿觸發器，共有54/74S374和54/74LS374兩種線路結構型式，其主要電器特性的典型值如下（不同廠家具體值有差別）：型號fmPD54S374/74S374100MHz450mW54LS374/74LS37450MHz135mW374的輸出端O0~O7可直接與總線相連。當三態允許控制端OE為低電平時，O0~O7為正常邏輯狀態，可用來驅動負載或總線。當OE為高電平時，O0~O7呈高阻態，即不驅動。
簡要說明：
74ls374為具有三態輸出的八 D 邊沿觸發器，共有 54/74S374 和 54/74LS374 兩種線路結構型式，其主要電器特性的典型值如下（不同廠家具體值有差別）：型號 fm PD
54S374/74S374 100MHz 450mW
54LS374/74LS374 50MHz 135mW
374 的輸出端 O0~O7 可直接與總線相連。當三態允許控制端 OE 為低電平時，O0~O7 為正常邏輯狀態，可用來驅動負載或總線。當 OE 為高電平時，O0~O7 呈高阻態，即不驅動總線，也不為總線的負載，但鎖存器內部的邏輯操作不受影響。
當時鐘端 CP 脈沖上升沿的作用下，O 隨數據 D 而變。由于 CP 端施密特觸發器的輸入滯后作用，使交流和直流噪聲抗擾度被改善400mV。
引出端符號：
D0～D7 數據輸入端
OE 三態允許控制端（低電平有效）
CP 時鐘輸入端
O0~O7 輸出端

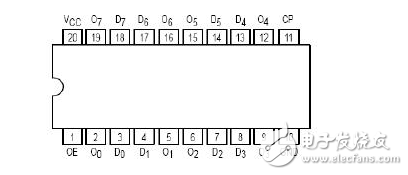

74ls374引腳管腿圖：
74ls374邏輯圖：
