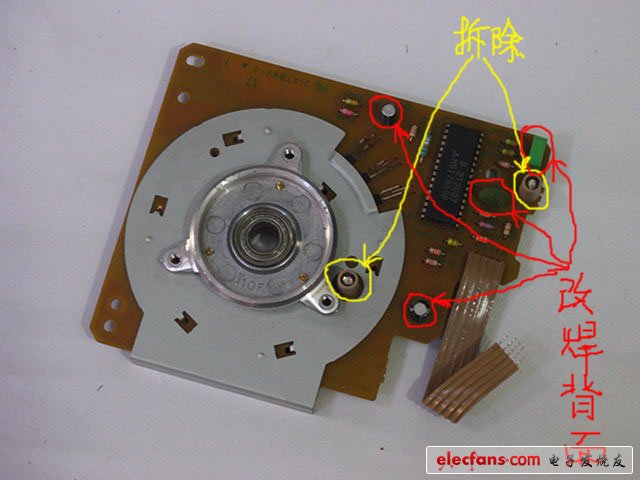

將電路板上較突出的元件改焊在反面，
?
電機的電源接法。
?

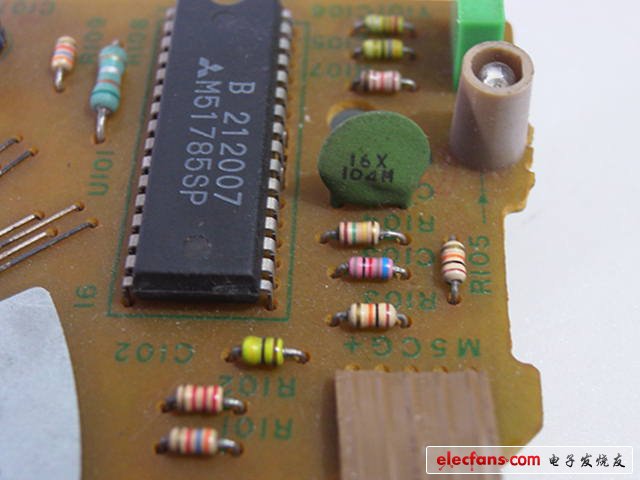

從電路板標注的符號看，“+”為電源正，“G”為電源負，
“C”與“M”端分別與電源正相連勻可使電機運轉

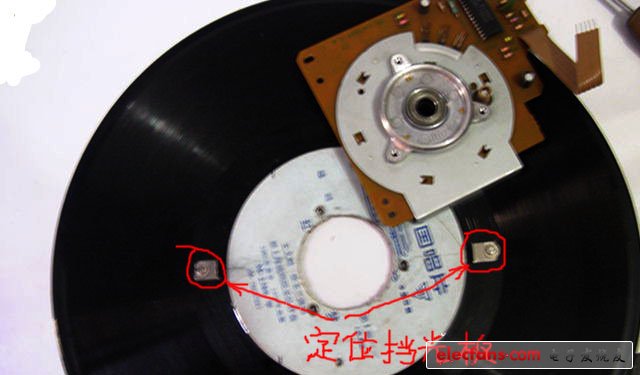

將一張舊唱片按電機座的位置開孔，而定位用的擋光板應根據電路板上感光組件的位置確定。
?
二。電路板的制作
本制作品用51單片機控制，具體電原理圖如下：
?
?

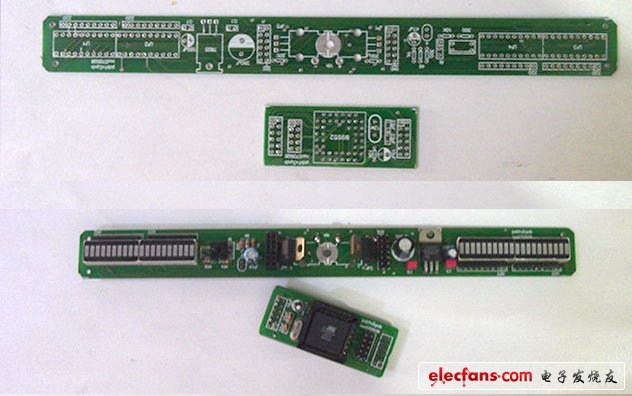

用Protel 99設計制作了電路板。
?
?
?
