看到市場上正在流行的時尚商品——搖擺LED時鐘，感覺非常新穎獨特，正在玩單片機的我，激起了自己也想DIY一個搖擺LED時鐘的沖動。經過十多天的制作、修改與調試，作品才告完成，基本達到預先要求。

　　一. 設計思路

　　本制作是根據視覺暫留原理, 讓一排8只LED運動, 在空中呈現數字來表示時鐘。由于其實質就是一個擺動的流水燈，特別適合初入門的單片機愛好者動手制作。

　　整個屏可顯示七個字符，平時作時鐘只用其中的五個字符。

　　顯示分 “正常運行”、“調分”和“調時” 三種狀態。正常運行時中間的“：”符每一秒閃現一次，調分和調時時，則為調整的項閃現。

　　設置三個調整按鍵，一個為“狀態鍵”，一個為“加法鍵”，一個為“減法鍵”。

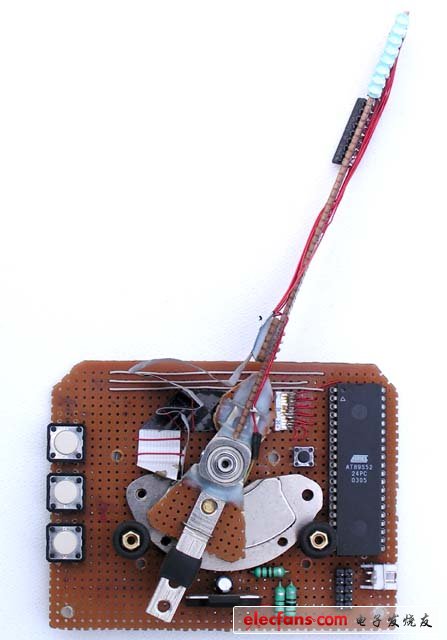

　　完成圖(見圖1、圖2)

?

　　圖1

?

　　圖2

　　效果圖(見圖3)

?

　　圖3

　　二. 硬件結構

　　主板的結構布局見圖4。

?

　　圖4

　　機械部分：

　　驅動搖棒擺動的機構采用從硬盤上拆下的音圈電機(見圖5)組件構成，為制作方便，這個組件是直接安裝在電路板上的。

?

　　圖5

　　為使搖棒保持平衡，需在線圈端加配重，由于配重是在磁鐵的上端，最好選銅質物件。為了讓搖棒擺動穩定，在搖棒擺動的擺幅兩端加了限位器。并在兩個限位器上分別套上一個膠圈，以減輕噪音和振動。
