開關型霍爾傳感器的測試方法如下：

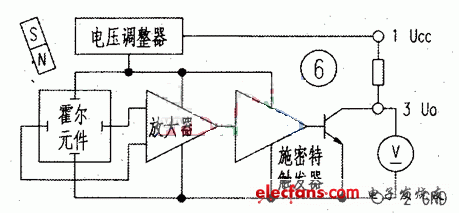

首先.找一只2k歐姆的電阻R，接于如圖6的①、③腳之間，并將12V的直流電源的正極接于開關型霍爾傳感器的①腳，負極接于②腳。將萬用表置于直流50V擋，紅表筆接③腳，黑表筆接②腳，觀察萬用表的指針變化。當用磁鐵N極接近傳感器的測試點時，萬用表的指針由高電平向低電平偏轉;當磁鐵的N極遠離傳感器的測試點時，萬用表指針由低電平向高電平偏轉。如果磁鐵N極接近或遠離傳感器測試點時萬用表的指針均不偏轉。則說明該傳感器已損壞，應及時更換。另外要注意，霍爾器件有型號標記的一面為敏感面，應正對永久磁鐵的相應磁極，即N型器件正對N極，S型器件正對S極。否則器件的靈敏度大大降低，甚至?xí)还ぷ鳌?/p>
