穩壓管及其穩壓特性

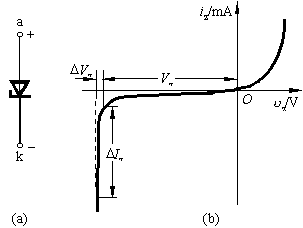

齊納二極管又稱穩壓管，它是一種用特殊工藝制造的面結型硅半導體二極管，其代表符號如圖所示。前已提及，這種管子的雜質濃度比較大，空間電荷區內的電荷密度也大，因而該區域很窄，容易形成強電場。當反向電壓加到某一定值時，反向電流急增，產生反向擊穿，其特性如圖的所示。圖中的VZ表示反向擊穿電壓，即穩壓管的穩定電壓。穩壓管的穩壓作用原理在于，電流有很大增量時，只引起很小的電壓變化。反向擊穿曲線愈陡，動態電阻愈小，穩壓管的穩壓性能愈好。
在穩壓管穩壓電路中一般都加限流電阻R，使穩壓管電流工作在IZmax和IZmix的穩壓范圍。另外，在應用中還要采取適當?shù)拇胧┫拗仆ㄟ^管子的電流，以保證管子不會因過熱而燒壞。
