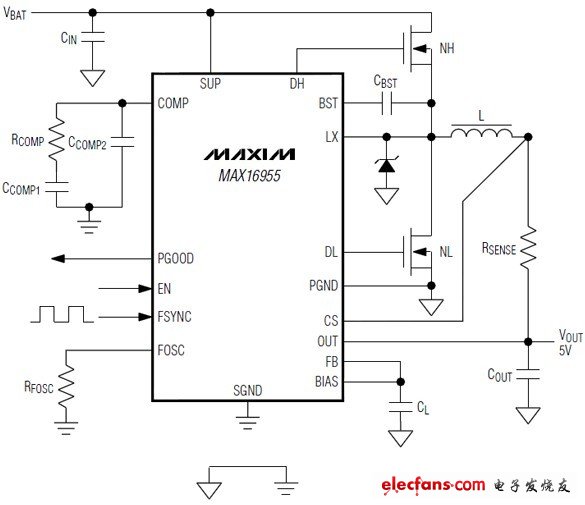

MAX16955是一款電流模式，同步PWM降壓控制器設計工作的輸入電壓從3.5V至36V，而在不??使用負載僅50μA的靜態電流。開關頻率從220kHz可調由1MHz的外部電阻，可同步至外部時鐘頻率為1.1MHz高達。 MAX16955的輸出電壓的引腳可編程為5V固定或可調無論從1V到13V。寬輸入電壓范圍，同時，它能夠在操作過程中輟學瞬態欠壓，使其成為汽車和工業應用的理想選擇。

　　該MAX16955工作在定頻PWM模式和低靜態電流跳躍模式。它帶有一個使能邏輯輸入，這是兼容高達42V禁用設備，并減少其關斷電流降至10μA。保護功能包括過流限制，過壓，欠壓和熱關斷與自動恢復。該器件還具有電源良好顯示器緩解電力供應測序。

　　是的MAX16955提供熱增強型16引腳TSSOP帶裸焊盤封裝，規定工作在-40 ° C至+125 ° C汽車級溫度范圍。

　　關鍵特性

　　3.5V至36V的寬輸入電壓范圍

　　42V的輸入瞬變公差

　　高占空比在瞬態欠壓

　　220kHz至1MHz可調開關頻率

　　電流模式控制架構

　　可調(1V至13V的)輸出精度為±2%電壓

　　三種操作模式

　　50μA的超低靜態電流跳躍模式

　　強制固定頻率模式

　　外部頻率同步

　　最低BOM計數，電流模式控制架構

　　電源就緒輸出

　　允許從3.3V邏輯電平輸入兼容至42V

　　電流限制，熱關機，過壓保護

　　-40 ° C至+125 ° C汽車級溫度范圍
