MIC3203具有專用的PWM輸入，能夠實現寬范圍的脈沖調光。最高1.5MHz的高頻開關可實現最少的外部組件，使空間和成本最小化。MIC3203具有頻率抖動特性，可用于EMI控制。

　　MIC3203的工作結溫范圍為-40℃到+125℃，采用8引腳SOIC封裝。

　　MIC3203主要特性

　　4.5V到42V輸入電壓范圍

　　高效率(>90%)

　　±5%電流精度

　　MIC3203:低EMI時激活抖動

　　MIC3203-1:抖動失效

　　高邊電流檢測

　　專用的調光控制輸入

　　遲滯控制(無需補償)

　　最高1.5MHz的開關頻率

　　可調節的LED恒流

　　過溫度保護

　　-40℃到+125℃的結溫范圍

　　MIC3203 應用

　　建筑物、工業和周邊照明

　　LED燈

　　指示燈和應急燈

　　街燈

　　槽型發光字

　　12V照明系統(MR-16燈、櫥柜內

　　照明、花園/路徑照明)

　　MIC3203/MIC3203-1評估板

　　該評估板能夠利用1A的LED電流對MIC3203/MIC3203-1進行評估。評估板的一邊帶有所有的組件，能夠很容易地進行測試。該器件的輸入電壓范圍為4.5V到42V,能夠控制外部電源MOSFET來驅動高電流LED.當輸入電壓接近并超過UVLO閾值時，如果EN引腳和DIM引腳的電壓很高，將調節內部5V的VCC并開啟集成的MOSFET.感應電流線性增大。當CS引腳電壓達到和VIN相關的VCS(MAX)時，外部MOSFET將被關掉，肖特基二極管開始接管并將電流返回到VIN.然后，流經電感和LED的電流開始衰減。當CS引腳達到VCS(MIN)時，外部MOSFET被開啟，如此反復。由于這一控制方案不需要回路補償，因此非常容易進行設計，也可以避免安裝過程中出現問題。

　　要求

　　該評估板需要一個獨立的實驗(后備)電源，輸入電壓可在4.2V到45V的范圍內進行調節，至少提供1A的電流。負載可以是有源(電子負載)的，也可以是無源(LED)的，能夠消耗最大負載功率，并保持與表面聯通的理想值小于 70℃。

?

　　圖1 MIC3203/MIC3203-1方框圖

?

　　圖2 MIC3203降壓LED驅動器電路

?

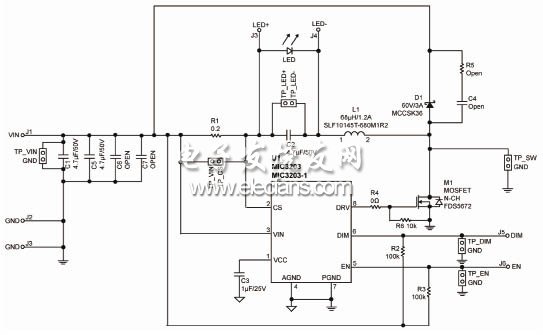

　　圖3 MIC3203/MIC3203-1 評估板電路圖

　　MIC3203/MIC3203-1評估板材料清單(BOM)：
