74hc245是總線收發器（bus transceiver），典型的CMOS型三態緩沖門電路，八路信號收發器，。由于單片機或CPU的數據/地址/控制總線端口都有一定的負載能力，如果負載超過其負載能力，一般應加驅動器。主要應用于大屏顯示，以及其它的消費類電子產品中增加驅動。
74hc245管腳圖
74hc245管腳定義說明
74hc245作用
245是方向可控的八路緩沖器，主要用于實現數據總線的雙向異步通信。為了保護脆弱的主控芯片，通常在主控芯片的并行接口與外部受控設備的并行接口間添加緩沖器。當主控芯片與受控設備之間需要實現雙向異步通信時，自然就得選用雙向的八路緩沖器了，245就是面向這種需求的。常見于同并口液晶屏、并口打印機、并口傳感器或通訊模塊等設備的接口上。
芯片74hc245邏輯框圖

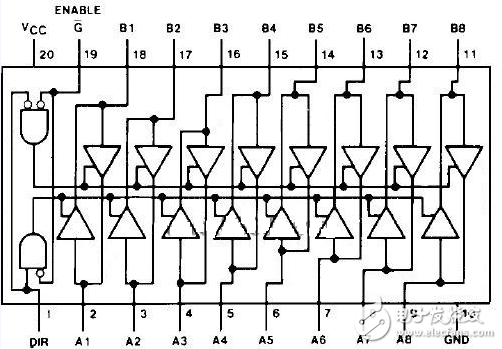

74HC245 內部電路圖
?
