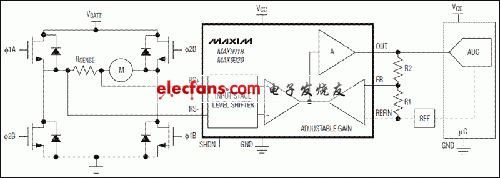

　　MAX9918/MAX9919/MAX9920為單電源、高精度檢流放大器，具有高輸入共模范圍，可擴展至-20V至+75V。這幾款放大器非常適合用于電機和螺線管等感性負載的電流監測，在此類應用中，電感電壓反沖、電池反接或瞬態電壓會導致產生負的共模電壓。

　　MAX9918/MAX9920通過外部電阻分壓網絡調節增益設置，MAX9919具有45V/V (MAX9919F)和90V/V (MAX9919N)的固定增益。VREFIN = GND時，MAX9918/MAX9919/MAX9920工作在單向放大器配置;VREFIN = VCC/2時，工作在雙向放大器配置。MAX9920在輸入電平轉換級將輸入信號衰減4倍，使器件能夠檢測高達200mV (單向工作)或±100mV (雙向工作)的電壓。

　　MAX9918/MAX9919/MAX9920采用5V單電源供電，工作在-40°C至+125°C汽車級溫度范圍，采用8引腳SOIC封裝。

　　關鍵特性

　　-20V至+75V輸入共模電壓范圍

　　400μV (最大值)輸入失調電壓

　　0.6% (最大值)增益誤差

　　單向或雙向電流檢測

　　基準輸入用于雙向輸出

　　120kHz、-3dB帶寬(MAX9919N)

　　單電源供電(4.5V至5.5V)

　　1mA電源電流

　　0.5μA (典型值)關斷電流

　　滿擺幅輸出

　　-40°C至+125°C汽車級溫度范圍
