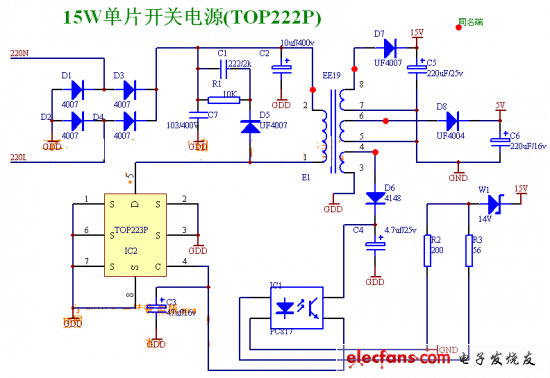

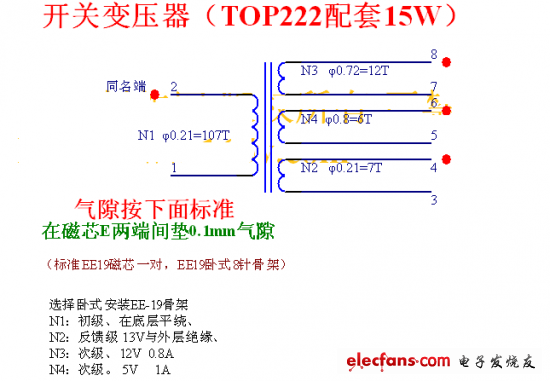

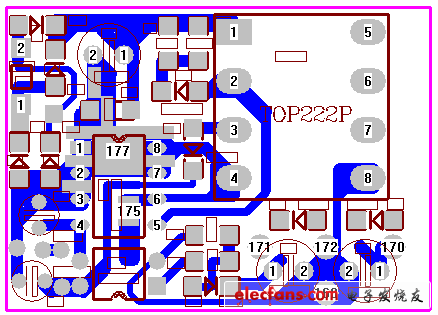

(1)控制電壓源

　　控制電壓Vc能向并聯調整器和門驅動級提供偏置電壓，而控制端電流 Ic?則能調節占空比。在C-S極之間外接一只47 μF旁路電容，即可為門驅動級提供電流。控制端的總電容用CT表示，由它決定自動重啟動的定時，同時控制環路的補償。Vc有兩種工作模式，一種是滯后調節，用于啟動和過載兩種情況，具有延遲控制作用;另一種是并聯調節，用于分離誤差信號與控制電路的高壓電流源。電路剛啟動時由D-C極之間的高壓電流源提供控制端電源Ic，以便給控制電路供電并對CT充電。

　　(2)帶隙基準電壓源

　　帶隙基準電壓源除向內部提供各種基準電壓之外，還產生一個具有溫度補償并可調整的電流源，以保證精確設定振蕩器頻率和門級驅動電流。

　　(3)振蕩器

　　內部振蕩電容是在設定的上、下閾值VH、VL?之間周期性地線性充、放電，以產生脈寬調制器所需要的鋸齒波(SAW)，與此同時還產生最大占空比信號(DMAx)和時鐘信號(CLOCK)。為減小電磁干擾，高電源效率，振蕩頻率(即開關頻率)設計為100 kHz。需要指出，對于TOP系列開關電源 (Ⅱ)?脈沖波形的占空比設定濰D，其最小值D?min=0.7%，對應于空載;最大值?D?max=70%，對應于滿載。

　　(4)誤差放大器

　　誤差放大器的增益由控制端的動態阻抗?Zc來設定。Zc?變化范圍是10~20 Ω，典型值為15 Ω。誤差放大器的同相輸入端接5.7 V基準電壓，作為參考電壓。反相輸入端接反饋電壓?VF?。輸出端接的P溝道MOSFRT管等效于一只可調電阻，其阻值用?R′?DS表示?？刂齐妷?Vc經 Zc、R′?DS?、RE分壓后獲得?VFOIC可直接取自反饋電路，亦可接外部誤差放大器的光電耦合反饋電路。誤差放大器將反饋電壓?VF?與 5.7 V基準電壓進行比較后，輸出誤差電流?Ir，在RE上形成誤差電壓Vr?。

　　　(5)脈寬調制器(PWM)

　　脈寬調制器是一個電壓反饋式控制電路，它具有兩層含義，第一，改變控制端電流?Ic的大小，即可調節占空比D，實現脈寬調制;第二，誤差電壓Vr，經由RA、CA?組成的截止頻率為7 kHz的低通濾波器，濾掉開關噪聲電壓之后，加至PWM比較器的同相輸入端，再與鋸齒波電壓?VJ進行比較，產生脈寬調制信號VB。VB?通過與門Y1、或門H之后，可將觸發器I置零，使?Q?=0，把N溝道MOSFET管關斷;而時鐘信號則把觸發器I置位，使?Q?=1，又使MOSFET導通，二者交替動作，就實現了脈寬調制信號的功率輸出。

　　(6)門驅動級和輸出級

　　門驅動級(F)用于驅動功率開關管(MOSFET)，使之按一定速率導通，從而將共模電磁干擾減至最小，漏-源導通電阻與產品的型號和芯片結溫有關，MOSFET管的漏-源擊穿電壓?V?(BO)DS≥700 V。

　　(7)過流保護電路過流比較器的反相輸入端接閾值電壓?V?LIMIT，同相輸入端接MOSFET管的漏極。這里巧妙地利用MOSFET管的導通電阻?R?DS(ON)來代替外部過流檢測電阻?Rs。當IO過大時，V?(BO)DS>?V?LIMIT，過流比較器就翻轉，輸出變成高電平，經過與門Y2 和或門H，將觸發器I置零，進而使MOSFET管關斷，起到過流保護作用。

　　此外，芯片還具有初始輸入電流限制功能，剛通電時可將整流后的直流限制在0.6 A(對應于交流265 V輸入電壓)或0.75 A(對應于交流85 V)。

　(8)過熱保護電路

　　當芯片結溫?T?j>135℃時，過熱保護電路就輸出高電平，將觸發器Ⅱ置位，?Q=1，Q=0，關斷輸出級。此時Vc進入滯后調節模式，Vc?端波形也變成幅度為4.7～5.7 V的鋸齒波。若要重新啟動電路，需斷電后再接通電源開關，或者將控制端電壓?V?c降至3.3 V以下，達到?V?C(RESET)值，再利用上電復位電路將觸發器Ⅱ置零，使MOSFET恢復正常工作。

　　(9)關斷/自動重啟動電路

　　一旦調節失控，關斷/自動重啟動電路立即使芯片在5%占空比下工作，同時切斷從外部流入C端的電流，?Vc再次進入滯后調節模式。倘若故障已排除，Vc?又回到并聯調節模式，自動重新啟動電源恢復正常工作，自動重啟動的頻率為1.2 Hz。

　　(10)高壓電流源

　　在啟動或滯后調節模式下，高壓電流源經過電子開關?SI給內部電路提供偏置，并且對CT進行充電。電源正常工作時SI?改接內部電源，將高壓電流源關斷。
