簡介

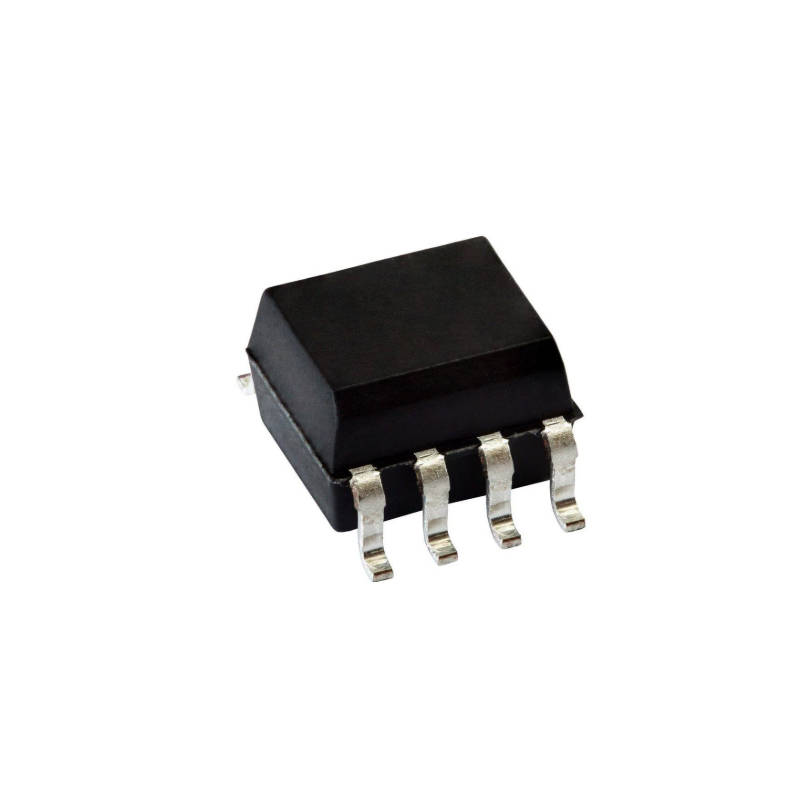

今天我要向大家介紹的是 Broadcom 的光耦——HCPL-070A。它是一款采用8引腳小外形（SO-8）封裝的工業級、超低功耗、高增益光耦。它被設計用于在輸入和輸出之間提供最大程度的電氣隔離，能夠在 0°C 至 +70°C 的工作溫度范圍內穩定運行。為了滿足電池供電設備及低功耗系統的需求，它結合了高效率 AlGaAs 發光二極管和集成高增益光探測器（分離達林頓放大器），輸入端僅需 40μA 的超低電流即可觸發，典型電流傳輸比（CTR）高達 3500%。
主要特性
寬溫工作范圍：支持 0°C 至 +70°C 的推薦工作溫度范圍（存儲溫度可達 -55°C 至 +125°C），確保系統穩定運行。
雙電源與超低功耗：支持低至 1.6V 的供電電壓運行，典型總功耗在 3.3V 時小于 135μW，在 5V 時小于 175μW（IF = 40μA）。
高電流傳輸比（CTR）：在 IF = 40μA 的超低輸入電流下，最小 CTR 保證為 800%，典型值達到 3500%。
高絕緣耐壓：提供 3750 Vrms/1 min（UL1577認證）的高隔離耐壓標準；配合選項060可提供 VIORM = 567 V peak 的高絕緣標準。
超低電流驅動：輸入端僅需 40μA 的極低電流即可實現開關控制，非常適合能量受限的應用場景。
TTL/CMOS 兼容輸出：輸出端采用開路集電極配置，完美實現與 TTL、LSTTL、CMOS、HCMOS 等邏輯電平兼容。
應用
電池供電設備與便攜式系統
ISDN 電話線路接口
邏輯電路族之間的地隔離
低輸入電流線路接收器
EIA RS-232C 線路接收器
電話振鈴檢測器
交流市電電壓狀態指示（低輸入功耗）
開關電源（SMPS）反饋與隔離監控
可編程邏輯控制器（PLC）I/O 接口
