DS2726簡介

　　DS2726是一款集成電壓、電流檢測和電池均衡功能的獨立保護器件，可用于5～10節鋰離子(Li+)電池組。

　　DS2726采用高端P溝道保護FET實現過壓、欠壓、放電電流和短路保護。保護電路監測每節電池的電壓以檢測過壓和欠壓狀態。另外，高端保護允許主系統在故障狀態導致保護FET關斷的情況下，仍能與DS2788等電量計保持通信。

　　DS2726無需通過外部微控制器配置器件，簡化了設計并降低了成本?？赏ㄟ^(guò)引腳設置電壓保護和電池均衡門限;過度放電和短路電流限制則由外部電阻設置;過度放電和短路電流超時延時由外部電容設置。

　　DS2726在提供可靠保護的同時能夠保證所有電池被均勻地充電，從而延長電池使用壽命。電池均衡期間，內部開關可提供150 mA(典型值)旁路電流。電池均衡可以在檢測到充電器時自動開啟，或通過控制引腳上的信號開啟，提高了靈活性。

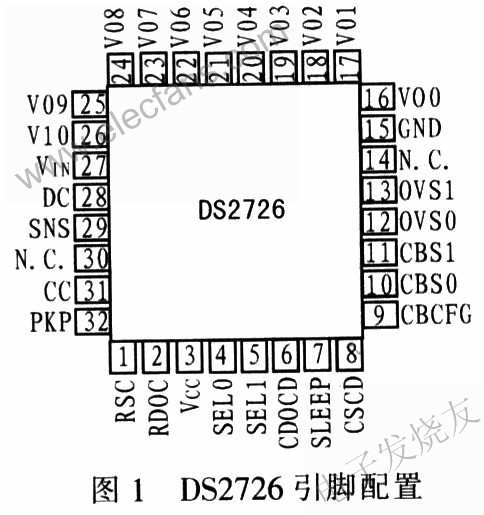

　　DS2726提供節省空間的7 mm×7 mm、32引腳TQFN封裝。DS2726可為5~10節鋰離子(Li+)電池組提供完備的充電和放電保護。保護電路分別監測各節電池電壓，以檢測是否處 于過壓和欠壓狀態。用戶可通過外部電阻設置限流門限，以保護器件免受過放電電流和短路電流的損壞。采用高邊P溝道保護FET，由片上10 V FET驅動器驅動。電池均衡電路確保所有電池均衡充電。圖1為DS2726引腳配置。

　　DS2726引腳功能描述如下：

　　RSC(引腳1)：短路門限。該引腳到電池組的正極之間的電阻選擇放電方向短路狀態下的門限電壓;RDOC(引腳2)：放電過流電壓門限。該引腳與電池組 的正極之間所連接的電阻可選擇過流狀態下在放電方向上的門限電壓;Vcc(引腳3)：穩壓輸出。Vcc為內部電路提供電源，并將配置引腳拉高至VIN該引 腳應連接1只至少0.1 μF的陶瓷電容旁路至GND;SEL0，SEL1(引腳4、5)：電池組所選電池節數。該引腳為三級輸入。接地或與Vcc相連分別實現邏輯低或邏輯 高，懸空則實現中級門限;CDOCD(引腳6)：放電過流延遲時間。該引腳與GND之間所連接的電容用于設置DC FET關斷前放電過流狀態必須保持的時間;SLEEP(引腳7)：睡眠模式選擇輸入。驅動該引腳為邏輯低強制DS2726進入最低功耗狀態。若施加充電電 壓，DS2726退出睡眠模式。當CBCFG為高電平，該引腳的邏輯高使能電池均衡;CSCD(引腳8)：短路電流延遲時間。該引腳與CND之間所連接的 電容用于設置DCFET關斷前短路電流狀態必須保持的時間;CBCFG(引腳9)：充電均衡配置輸入。當為邏輯低時，若VPKP>VVIN+ VCDET，充電均衡使能;當為邏輯高時，若SLEEP引腳為邏輯高，則充電均衡使能;CBS0，CBS1(引腳10、11)：選擇電池均衡電壓。該引腳 輸入為三級輸入，接地或接VCC分別實現邏輯低或邏輯高，懸空則實現中級門限;OVS0，OVS1(引腳12、13)：選擇過壓門限。該引腳輸人為三級輸 入，接地或接VCC分別實現邏輯低或邏輯高，懸空則實現中級門限。N.C(引腳14、30)：懸空，內部無連接;GND(引腳15)：接地。接至最低電壓 電池的負極;V00~V10(引腳16～26)：負極電壓檢測。連接至電池組中的第一節電池的負極;VIN(引腳27)：連接至最大電池正極;DC(引腳 28)：放電控制輸入。CC控制充電FET的柵極，驅動PKP至VOLCC，并導通或關斷充電FET;SNS(引腳29)：檢測輸入。連接至充電和放電 FET的漏極。作為基準電壓檢測短路和放電過流狀態;CC(引腳31)：充電控制輸人。CC控制充電FET的柵極，驅動PKP至VOLCC，并導通或關斷 充電FET;PKP(引腳32)：電池組正極。PKP電壓用于檢測充電器附件或保護釋放狀態。
