數字測速器電路圖

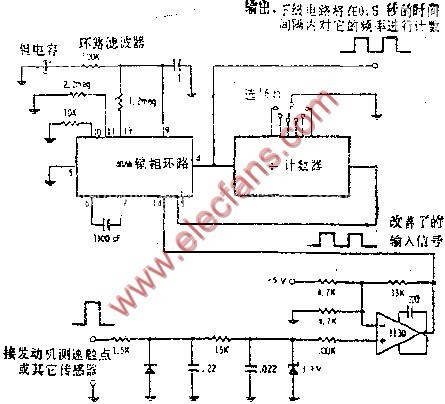

汽車發動機的測速觸點或其它傳感器所送來輸入脈沖先經過濾波，再送給由3130CMOS運算放大器所組成的比較器，于是便完成了對輸入脈沖的整形處理，接著，這些脈沖通過4046鎖相環路饋送給除N計數器。N個數值應根據發動機的缸數來設定。最后，輸出信號應送往下級計數器，這個計數器將在0.5S的時間隙內對輸出頻率進行計數，由此便得到發動機或轉軸的轉速。
