iPhone11 Pro系列手機的充電器原理圖解析

電子工程師 ? 來源:網絡整理 ? 作者:佚名 ? 2019-11-21 11:49 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

近期,充電頭網發現國行iPhone11 Pro系列手機中標配的18W PD充電器新增印度制造版本,其型號為A1695,輸出5V3A / 9V2A,與其他代工廠生產的充電器的完全相同。

蘋果18W PD充電器的內部用料講究,做工精湛,使用的都是優質元器件,內部元件的放置間利用率很高。蘋果18W PD充電器也要經過蘋果公司的要求,有嚴格的制造方式、質檢方式,能夠讓產品流入市場也證明這些充電器是完全符合蘋果的質量要求的,可以放心使用。
目前有的客戶做iPhone 11 Pro PD充電器,采用芯片是U6108S,內置cool MOS,可以做較小殼子的5V3A、5V3.2A,9V2A,12V1.5A等,某些非標方案的12V2A等。也可以做較小體積的PD/QC快充 18W方案。

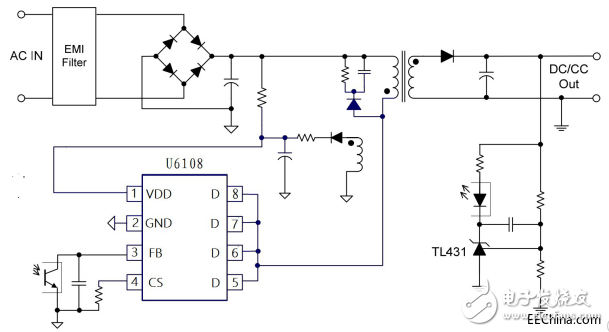

充電器芯片U6108S的典型圖:

iPhone11 Pro系列手機的充電器原理圖解析

充電器芯片U6108S是一款用于離線反激轉換器應用的高性能電流模式PWM電源開關

在U6108S中,帶混洗的PWM開關頻率固定為65KHz,并修整到較窄的范圍。該集成電路具有內置的綠色和突發模式控制功能,可實現輕負載和零負載,其待機功耗低于75mW。

U6108S集成了以下功能和保護:欠壓鎖定(UVLO),VDD過壓保護(VDD OVP),逐周期電流限制(OCP),短路負載保護(SLP),過載保護(OLP),片上 熱關斷(OTP),軟啟動,VDD鉗位等。

充電器芯片U6108S輸入:85?265Vac 可做到18W 輸入175-265Vac:24W

注意:在不通風的封閉式適配器中的典型連續功率,其排水模式足以作為40℃環境下的散熱器。

今年富士康將繼續iPhone配件等產品轉由印度生產。隨著富士康在全球范圍內尋求實現業務多元化,印度已成為一個重要的制造業基地。不過,手機配件產品比如充電器等,一直都由中國國內代工。所以說你的iPhone 11 Pro PD充電器,可能用芯片是U6108S。
