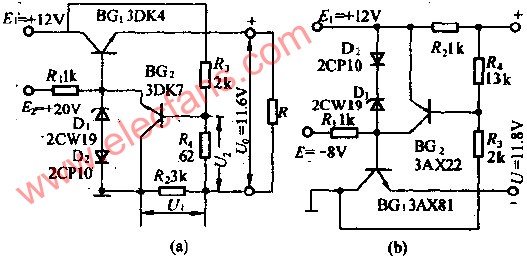

顯像管燈絲保護電路圖

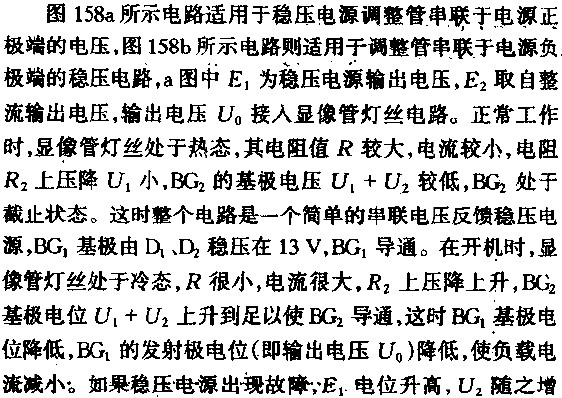

電視機顯像管燈絲在冷態時的電阻比熱態時的電阻小得多，所以在剛開機時，燈絲瞬時沖擊電流很大，燈絲會突然亮一下，從而影響顯像管的使用壽命。另外，電視機穩壓電源一般沒有保護電路，當調整管擊穿或基極穩壓管斷開時，整流輸出的直流電壓會全部加在顯像管燈絲上，這就更增加了燈絲燒斷開的危險。
