雖然 iPad mini 還沒有正式發售，此前預訂該新品的消費者中已經有人拿到了這款產品，而專業拆解團隊也再次將他們“魔爪”伸向了 mini，下面我們就一起來看看本次拆解會有什么精彩。

第一步

－7.9 英寸，分辨率 1024 x 768（163 ppi）多點觸摸屏

－雙核 A5 處理器

－500 萬像素后置攝像頭，120 萬前置攝像頭

－藍牙 4.0

－Lightning 接口

－16/32/ 64 GB 容量

第二步 對比

各個價位的蘋果產品已經開始在市場上擴張，在這里我們對比的設備（上圖從下至上）分別是：

－iPad 3

－iPad Mini

－iPod Touch

除了尺寸大小的不同之外，Mini 還有另外一個比較明顯的區別：兩個揚聲器——蘋果首款配備立體揚聲器的手持設備。

第三步

產品型號：A1432

第四步

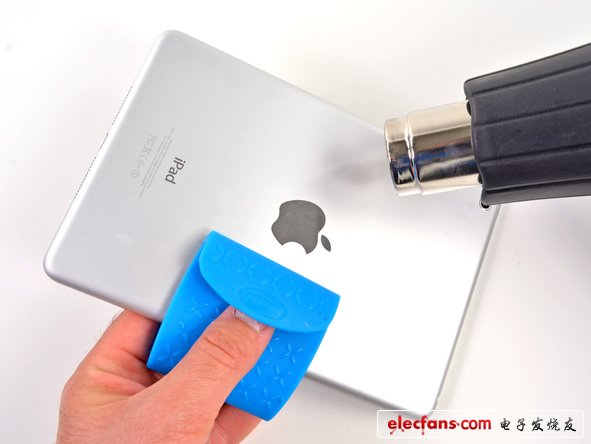

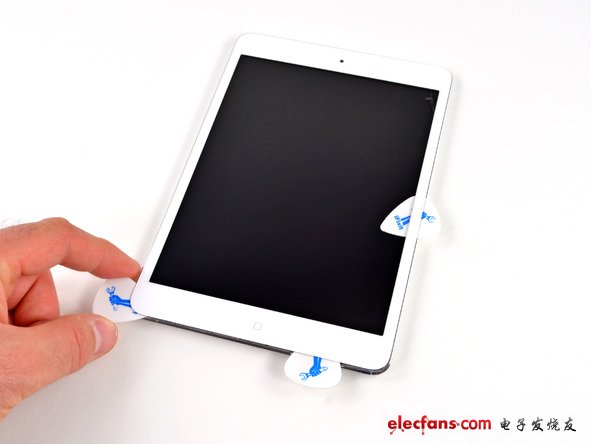

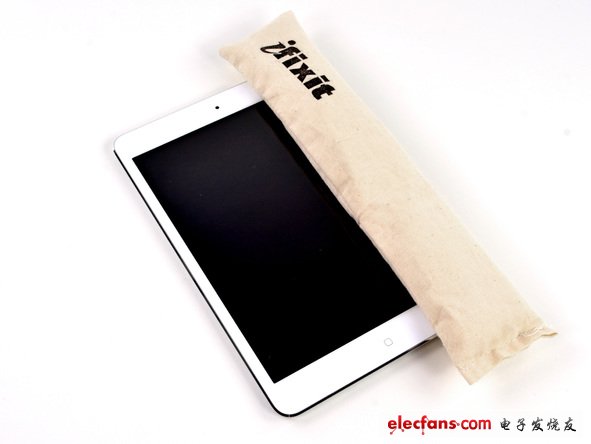

-新工具 iOpener，可以軟化 iPad 上的粘合劑，再加上 iFixit 的撥片，要打開 iPad 就更容易了

-iPad mini 仍然大量使用粘合劑，在這方面 Nexus 7和 Kindle FireHD 就做的比較好

第五步

觸控的屏幕和玻璃還是分開的

很高興這次不費吹灰之力我們就能把玻璃移走，很快就要直搗 iPad mini 的中心部位了！

第六步

蘋果真是能捉弄人啊，這么多固定屏幕的螺絲釘全都隱藏的好好的。

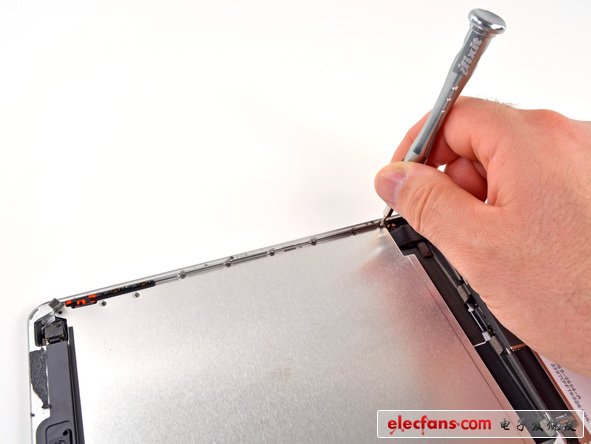

-使用 54 Bit Driver Kit 套件扭出 4 個螺絲釘之后，LCD 面板也可以取出來了

-屏幕取走，一塊大大的金屬板展現眼前，16 根螺絲固定

在 iPod touch 5 和 iPhone 5 中也有這樣的金屬板，看來是 iOS 設備內部新的設計

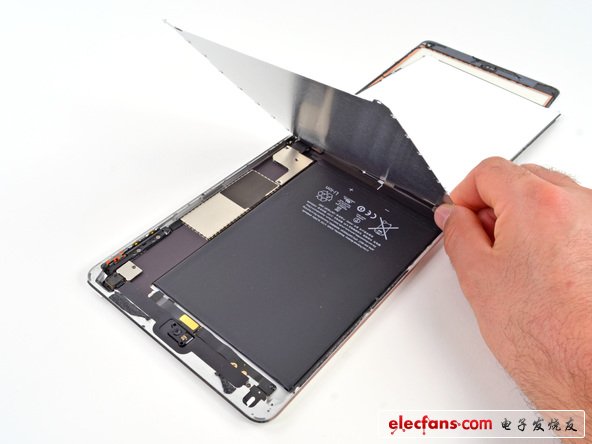

第七步

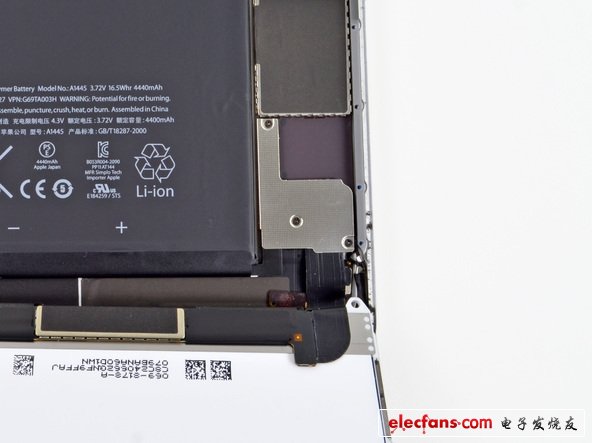

各種各樣的金屬板，動手拆吧！這些金屬板夠做兩三個曲別針了。

這些繁雜的過程讓我們不禁想起 iPod touch 的拆解，不過這兩款設備真的不一樣

第八步

-這個集成電路與我們?cè)?iPhone 5 中看到的一樣

-Murata 339S0171 Wi-Fi 模塊

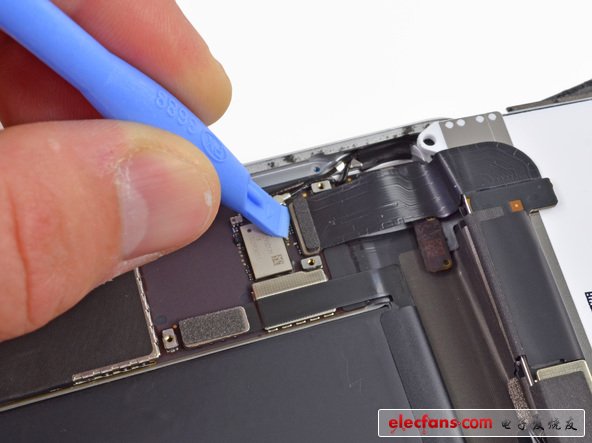

使用這個塑料工具斷開屏幕連接器，不過 LCD 好像被什么東西牢牢套住了……

第九步

-絕緣膠帶將屏幕固定到機身后殼上，保護Lightning連接器纜線

-絕緣膠帶撕來就可以將整個屏幕取下來，這樣我們才可以更深入

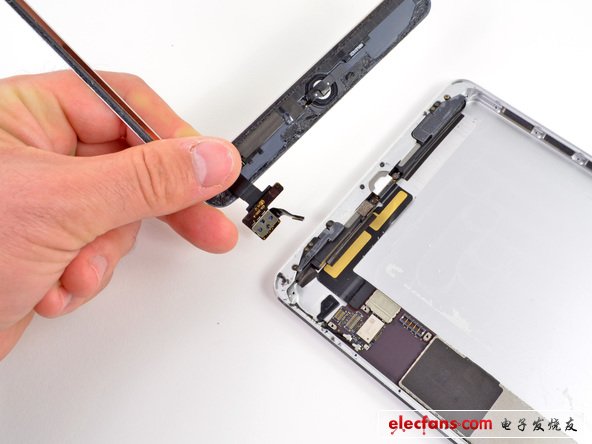

-壞消息：因?yàn)檫B接器位置的關系，你必須先移出數字轉換器才能去除 LCD 面板

-好消息：LCD 面板和玻璃是分離的。修復性會加分不少哦！

第十步

看看整個屏幕

-紅：三星 W1235 S6TNMR1X01 顯示驅動

-橙：SM4031 DA1232 SMCP043

-黃：416R 8227

-藍：HDU 2YC 34

第十一步

幸好電池不是被焊接在后面板上的

一張塑料卡就可以吧電池分離出來

電池連接器型號 821-1564-04 C 3312

第十二步

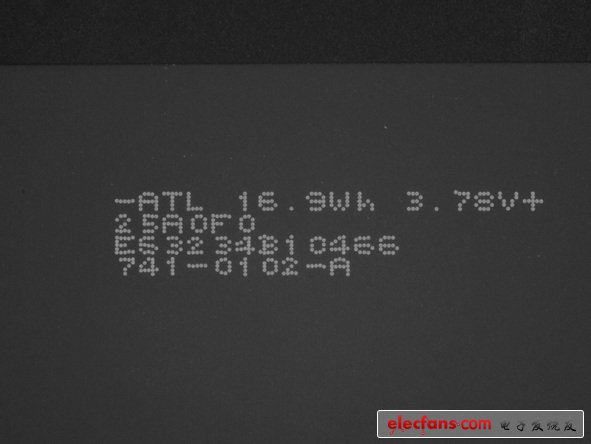

電池容量

表示這幾張圖真讓人不解，到底哪張顯示的才是電池的容量，問蘋果吧。

第十三步

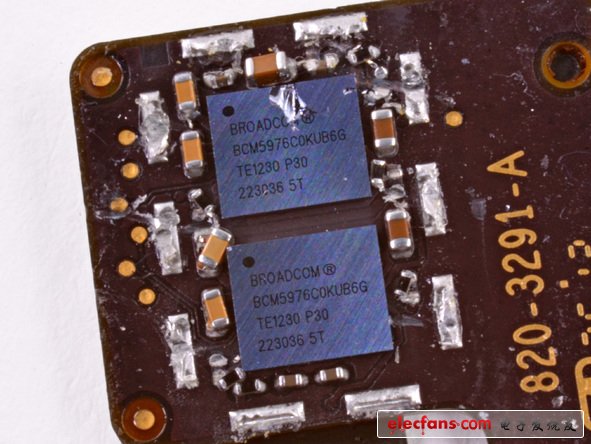

數字轉換器

-連接器上碼著的是 Broadcom 觸控集成電路 BCM5976C0KUB6G

-這個芯片在 MacBook Air 拆解中出現過

第十四步

兩個揚聲器上都有天線，應該分別是 Wi-Fi 和藍牙的。

蘋果真的將“mini”這個概念貫徹到產品的每一個角落，使用的螺絲釘都這么迷你，我們還從沒見這么小的螺絲釘。

第十五步

亞馬遜的人民們，不用懷疑了！Mini確實使用立體聲揚聲器。在這方面，mini 終于要優于 Retina iPad 了。

連接器尺寸變小了，多出來的空間擠擠就可以放個揚聲器了。

第十六步

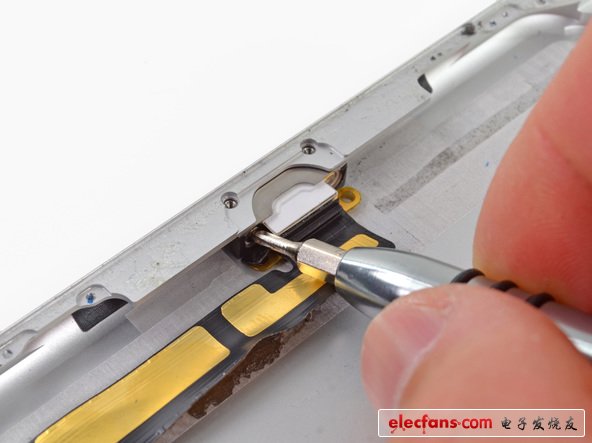

-兩根螺絲釘將 Lightning 連接器固定到后殼上

-Lightning 接口就好像燎原之火一般已經在蘋果的整個 iOS 產品線上蔓延開來，iPad2、iPhone 4/4S 以及 iPod Shuffle 除外

-Lightning 接口纜線帶好像被焊接到邏輯板上了，暫時取不下來。

第十七步

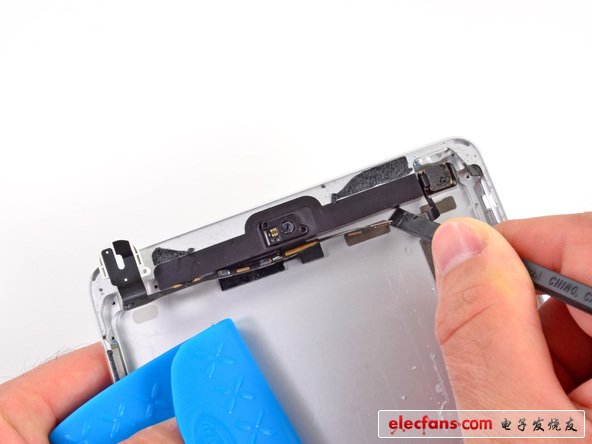

轉移陣地，看看設備上半部分，先把外圍的各種線清理一下

音量/電源鍵的纜線帶都使用螺絲釘固定到后殼上

第十八步

又要和粘合劑糾結一番才能把邏輯板從后殼上取下

第十九步

沒什么看頭

與 iPad 3 的底座連接器不同，mini 的 Lightning 接口被牢牢地焊接在邏輯板上。要修理的話應該會很貴吧。

第二十步

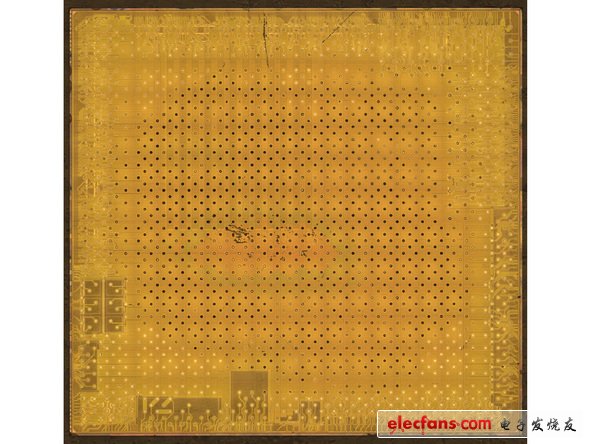

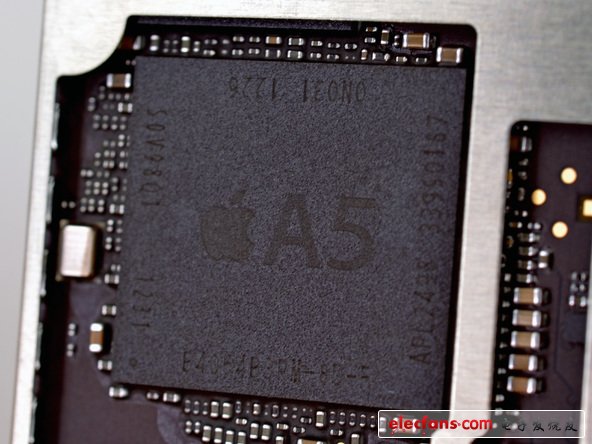

A5 處理器 RAM 為 512 MB，與 iPod touch5 上的一樣。

A5 芯片上顯示的 E4064P3PM-8D-5 說明它使用 32nm 制造工藝，內部是2 Gb LPDDR2 RAM。

第二十一步

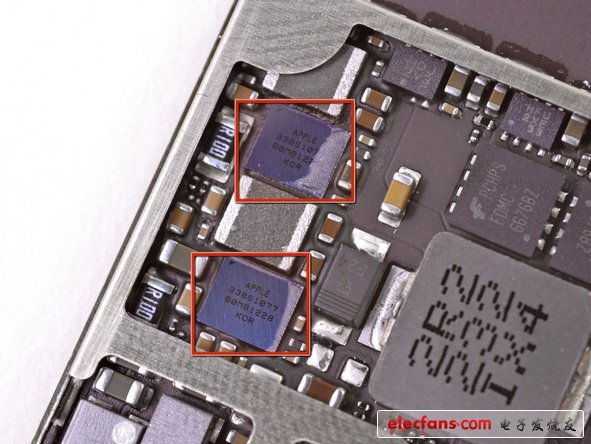

邏輯板上

橙：海力士 H2JTDG8UD2MBR 16 GB 快閃記憶體

黃：蘋果 343S0593-A5

綠：蘋果 338S1116 是什么東西目前還不得而知，iPod touch5 上也有這東西，iPhone 5 上也一個類似的338S1117

藍：飛兆 PCHPS FDMC 6676BZ

紫：飛兆BC7BE F0MC 6683

紅：蘋果 338S1077 B0MB 1228。

第二十二步

軟化粘合劑，把耳機接口和前置攝像頭取下

第二十三步

-iFixit 認為其可維修性為2，而10是最容易維修的意思。

-LCD 和玻璃沒有熔凝在一起，可以獨立更換

-電池沒有焊接到邏輯板或者其他部件上

-使用大量粘合劑來固定部件，整個拆解的操作便的更復雜

-Lightning 連機器焊接到邏輯板上
