某單位應急指揮中心，包括指揮大廳40m(寬)×10m(高)、辦公區(單層、矩形、寬40m、縱深20m)、會議區(單層、矩形、寬40m、縱深20m)。三個功能區建成后，用戶作為7*24小時辦公場所，需實現辦公、監看、展示、分析、研判等功能。

項目包括的子系統：

屏幕綜合顯示系統、坐席協作矩陣系統、音頻擴聲系統、智能控制系統、指揮調度通訊系統、視頻會議系統、會議室辦公系統、安防監控系統。

系統圖紙：

1、應急指揮大廳音視頻及指揮調度系統拓?fù)鋱D

2、辦公區音視頻系統拓?fù)鋱D

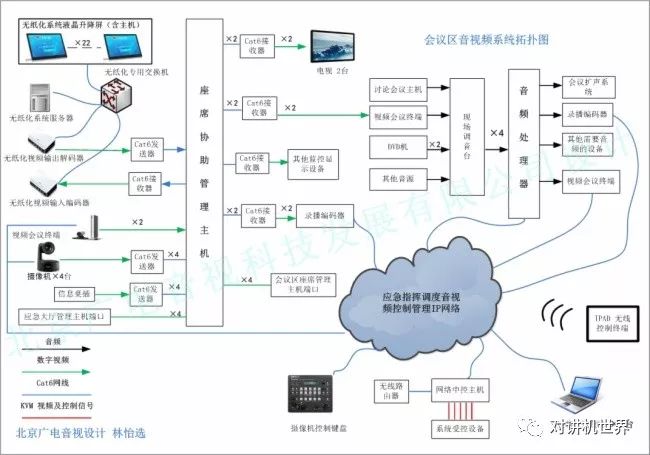

3、會議區音視頻系統拓?fù)鋱D

4、應急指揮音視頻互聯系統圖

屏幕綜合顯示系統

指揮大廳選用DLP拼接屏作為主屏幕，在指揮大廳主屏幕右兩側分別2臺100寸以上LCD顯示屏，作為主顯示設備的補充。會議室選用LED屏作為會議室主屏幕。辦公區放置2臺以上80寸流動電視。

坐席矩陣系統

在應急指揮大廳中，坐席管理系統的作用是高清視頻信號切換、傳輸、KVM坐席遠程管理控制。輸入及輸出端分別采用Cat6發送器以及接收器來實現高清視頻信號和KVM信號的遠程傳輸。三個功能區的視頻互聯通過主機與主機之間4根網線環形鏈接來實現。

音頻擴聲系統

系統包括音箱、話筒、信息插座、音視頻播放器、音頻處理系統等設備。音頻擴聲場景包括主席臺講話、新聞發布會、視頻會議、本地會議、日常辦公、電影播放、聯歡晚會。會議區和辦公區的擴聲只考慮一般的視頻會議擴聲和本地會議擴聲。

三個功能區的音頻互聯互通是通過網絡音頻DANTY協議來實現!

智能控制系統

系統具備對音視頻系統的設備開關、信號調取、信號控制功能，具備對窗簾、燈光、空調等設備的集中控制能力。軟件控制界面簡潔、美觀，可根據客戶需要進行個性化設置。

指揮調度通訊系統

系統包括調度服務器、錄音服務器、視頻轉發服務器、錄像服務器、交換機、調度臺、網關、話機等設備。系統支持多方電話會議、強插、強接、錄音、轉接、一鍵組呼等功能，支持連接有線電話機、手機、衛星電話等通訊設備。系統需同時支持視頻監控、視頻會商、單兵、預案、GIS等系統接口協議，可實現與第三方業務平臺的聯動，實現對通信調度、視頻調度、GIS調度、錄音錄像和應急廣播等功能模塊的綜合接入、統一操作管理;服務器支持N+1熱備，保障系統運行的可靠性。系統需滿足指揮調度、視頻圖像調用、監控點音視頻聯動、基于GIS平臺應用、應急音視頻混合會商以及信息發布等應用場景。

會議辦公系統

系統包括電子桌牌、升降屏、話筒、投影機等設備的安裝和調試。系統具備視頻信號播放、無紙化辦公、投票表決等功能，可與其他區域會議室召開視頻會議，可與指揮大廳實現音視頻交互操作。

視頻會議系統

系統包括高清攝像機、視頻會議終端、電視墻服務器以及相關安全控制設備。

安防監控系統

系統包括視頻監控、門禁準入系統、防闖入系統。

三個功能區效果圖片：

會議區

辦公區

應急大廳
