一．行業痛點與解決方案

在工業自動化控制領域，西門子S7-200系列PLC憑借其穩定性和易用性，長期占據著中小型控制系統市場的主導地位。然而，隨著工業4.0和智能制造的推進，企業對設備聯網、遠程監控和數據采集的需求日益迫切。老舊的S7-200PLC因缺乏原生以太網接口，無法直接接入企業局域網或上位機系統，導致數據孤島現象嚴重，運維效率低下。某汽車零部件制造企業便面臨這一困境：其生產線上的12臺S7-200PLC需通過人工巡檢方式讀取數據，故障響應時間長達2小時，且無法實現生產數據的實時分析。

為突破這一瓶頸，該企業引入捷米特ETH-S7300-JM01直插型以太網模塊，通過模塊化設計實現PLC的以太網化改造。該方案不僅保留了原有PLC的控制功能，還賦予其高速網絡通信能力，為設備聯網和智能化升級提供了經濟高效的解決方案。

二．硬件配置與系統架構

核心設備選型

1. PLC主機：西門子S7-200CPU224XP（6ES7214-2BD23-0XB8），具備24點輸入/16點輸出，支持PPI協議通信。

2. 以太網模塊：捷米特ETH-S7300-JM01直插型模塊，采用工業級設計，支持10/100Mbps自適應以太網，兼容西門子S7-200/300/400系列PLC。

3. 觸摸屏：昆侖通態TPC7062Ti（7英寸電阻屏），支持ModbusTCP協議，用于本地監控。

4. 上位機系統：研華工控機（配置Inteli5-12400處理器、8GB內存），運行KingSCADA組態軟件。

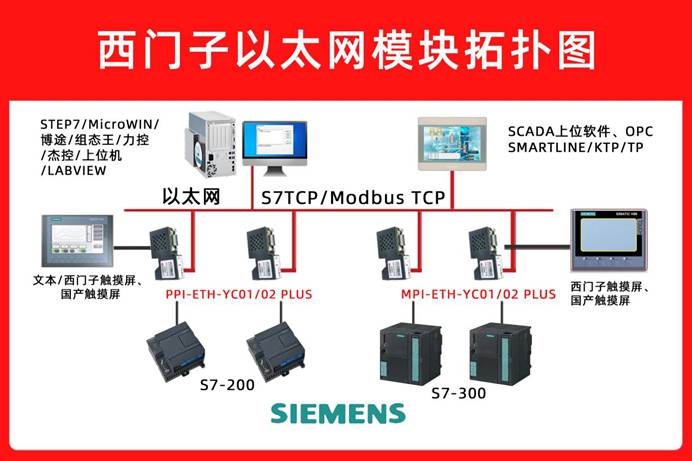

系統拓撲結構

模塊通過直插式設計直接連接PLC的PPI接口，另一端以太網口接入車間交換機，實現與上位機和觸摸屏的并行通信。

三．實施過程與關鍵步驟

1.硬件安裝與電氣連接

模塊安裝：將ETH-S7300-JM01模塊的DB9公頭插入S7-200的PPI端口，擰緊固定螺絲確保接觸可靠。

網絡配置：使用網線連接模塊以太網口與交換機，為模塊分配靜態IP地址（192.168.1.100/24），與上位機（192.168.1.10）處于同一子網。

觸摸屏連接：通過RS485總線將觸摸屏與PLC擴展口相連，設置波特率為187.5kbps，與PPI協議保持一致。

2.模塊參數配置

使用捷米特提供的NetDevice配置工具完成以下設置：

1. 通信協議選擇：啟用S7TCP協議，兼容西門子STEP7編程軟件。

2. 數據映射區定義：

o 本地站（PLC）：DB1.DBW0-DB1.DBW100（對應V區0-100）

o 遠程站（上位機）：映射至KingSCADA的實時數據庫標簽

3. 超時參數優化：將連接超時時間設為5秒，重試次數調整為3次，提升網絡波動時的通信穩定性。

3.上位機組態開發

在KingSCADA中完成以下功能實現：

設備驅動配置：選擇“西門子S7-300以太網驅動”，輸入模塊IP地址和端口號（默認102）。

實時數據庫構建：創建200個I/O點，對應PLC的V區變量，采樣周期設置為500ms。

監控界面設計：

生產線狀態總覽畫面（設備運行/故障狀態指示）

實時數據曲線（溫度、壓力等工藝參數）

歷史數據查詢（支持Excel導出）

報警管理（聲光提示+短信推送）

4.觸摸屏程序開發

使用昆侖通態MCGS嵌入版組態軟件：

通信配置：選擇“ModbusTCP主站”，設置模塊IP地址為192.168.1.100。

監控畫面設計：

手動控制界面（設備啟停按鈕）

參數設置界面（工藝參數修改權限控制）

報警記錄界面（存儲最近100條報警信息）

四．應用效果與性能評估

1.通信穩定性測試

連續運行測試：系統72小時不間斷運行，數據丟包率低于0.02%，通信成功率達99.98%。

抗干擾能力：在電磁干擾環境下（距離變頻器0.5米），模塊仍能保持穩定通信，誤碼率為0。

2.效率提升數據

運維效率：故障響應時間從2小時縮短至15分鐘，設備綜合效率（OEE）提升18%。

數據利用率：實現生產數據采集后，工藝優化周期從每周一次縮短至每日分析，產品合格率提高2.3%。

3.成本效益分析

硬件成本：相比西門子原裝CP243-1模塊，捷米特方案節省65%的采購成本。

實施周期：從方案確定到系統上線僅需3個工作日，較傳統方案縮短70%部署時間。

五．技術優勢總結

1. 即插即用設計：模塊化安裝無需改動PLC程序，降低升級風險。

2. 協議兼容性強：同時支持S7TCP和ModbusTCP協議，可無縫對接各類上位機軟件。

3. 擴展性優越：單模塊支持32個TCP連接，滿足未來MES系統接入需求。

4. 維護便捷性：提供LED狀態指示和Web診斷界面，故障定位時間縮短至5分鐘內。

六．行業推廣價值

該案例為老舊PLC設備的網絡化改造提供了標準化解決方案，已成功復制應用于：

建材行業：某水泥廠立磨控制系統升級

能源行業：LNG加氣站遠程監控系統

物流行業：智能倉儲設備聯網管理

通過捷米特ETH-S7300-JM01網關模塊的部署，企業平均降低設備改造成本40%，提升生產透明度60%，為工業互聯落地提供了可借鑒的實踐路徑。隨著智能制造的深入推進，此類模塊化通信解決方案將成為傳統設備數字化轉型。

更多詳細內容或具體配置過程可咨詢羽工。
