一、升級背景

隨著芯片工藝邁入納米級，器件柵氧層厚度降低，其對電過應力（EOS）的耐受能力顯著下降。瞬態電壓抑制二極管（TVS）作為電路保護核心器件，其性能直接決定整個電子系統的運行可靠性。與此同時，快充標準持續升級，通用PD快充最高電壓已提升至48V，原有20V規格TVS無法滿足適配需求，適配更高電壓的傳統TVS在浪涌測試中易發生損壞。

二、核心痛點

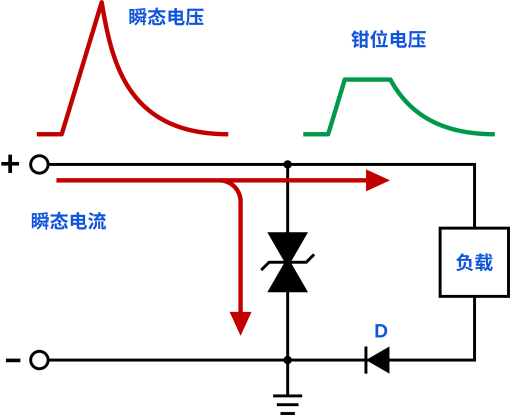

TVS瞬時功率計算公式為PPP=IPP×VC（其中IPP為通流量，VC為鉗位電壓）。當不動作電壓VRWM提升時，鉗位電壓VC同步升高，在相同功率條件下，通流量IPP會隨之減小，導致浪涌測試無法通過。傳統TVS的功率與封裝嚴格綁定，若需提升功率，必須更換更大規格封裝，進而需對PCB進行修改，不僅增加時間成本，部分小型PCB因空間限制，無法適配更大封裝的TVS。

而MDD的TVS除了傳統功率的TVS，還有在同樣封裝下，功率更高的TVS，可以提高EOS防護能力。

三、升級方案：封裝不變，功率提升

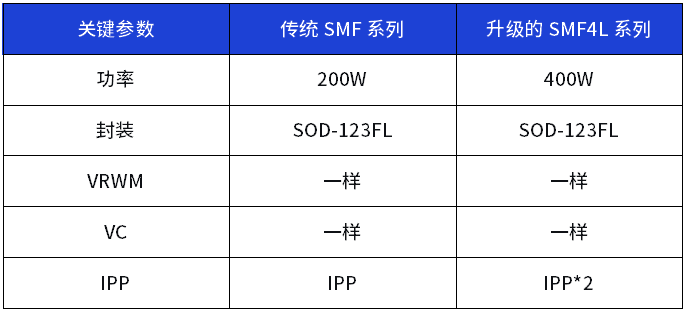

SOD-123FL封裝TVS升級后，參數對比：

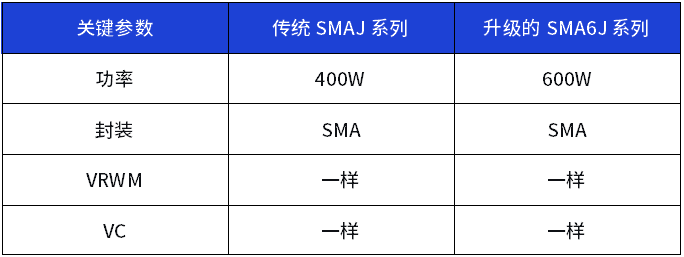

SMA封裝TVS升級后，參數對比：

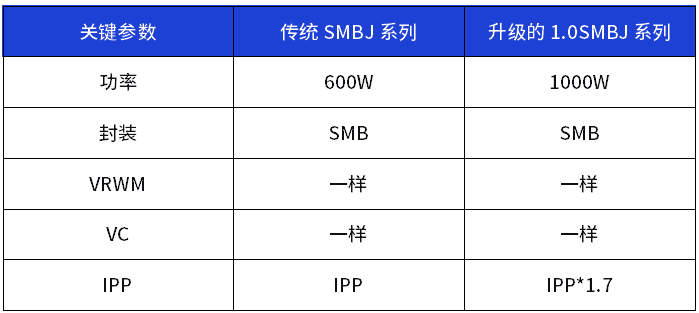

SMB封裝TVS升級后，參數對比：

四、核心工藝優勢

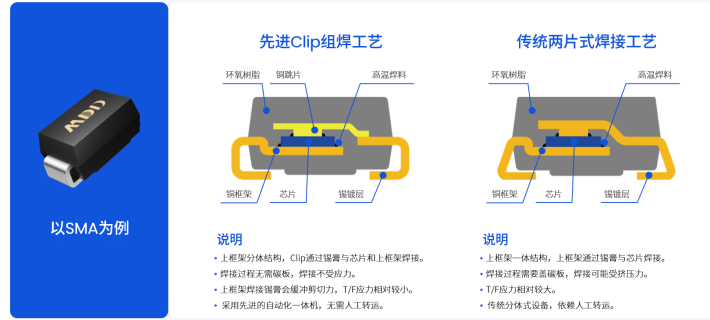

MDD的功率TVS，不管是傳統功率的，還是升級版本的，生產工藝均是采用了Clip組焊工藝，比傳統的兩片式焊接工藝更先進。該工藝減少了焊接時錫膏的空洞率，提高IPP及可靠性。

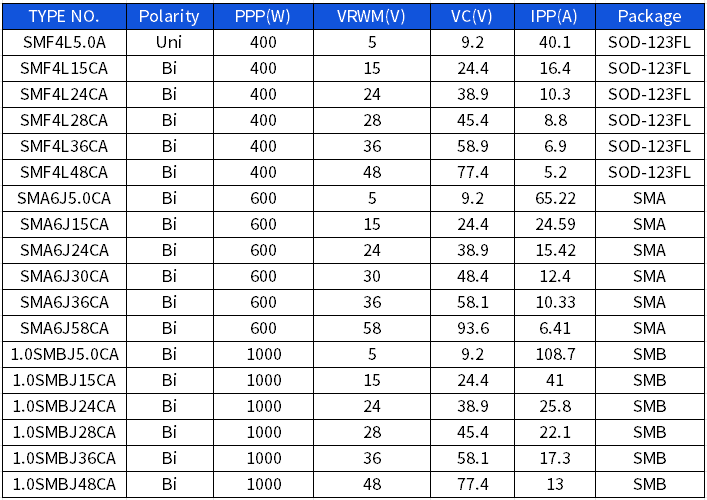

五、推薦型號

在不改變封裝的前提下，MDD通過技術升級，推出新一代大功率TVS，防護能力大幅提高，有樣品需求可聯系MDD原廠。
