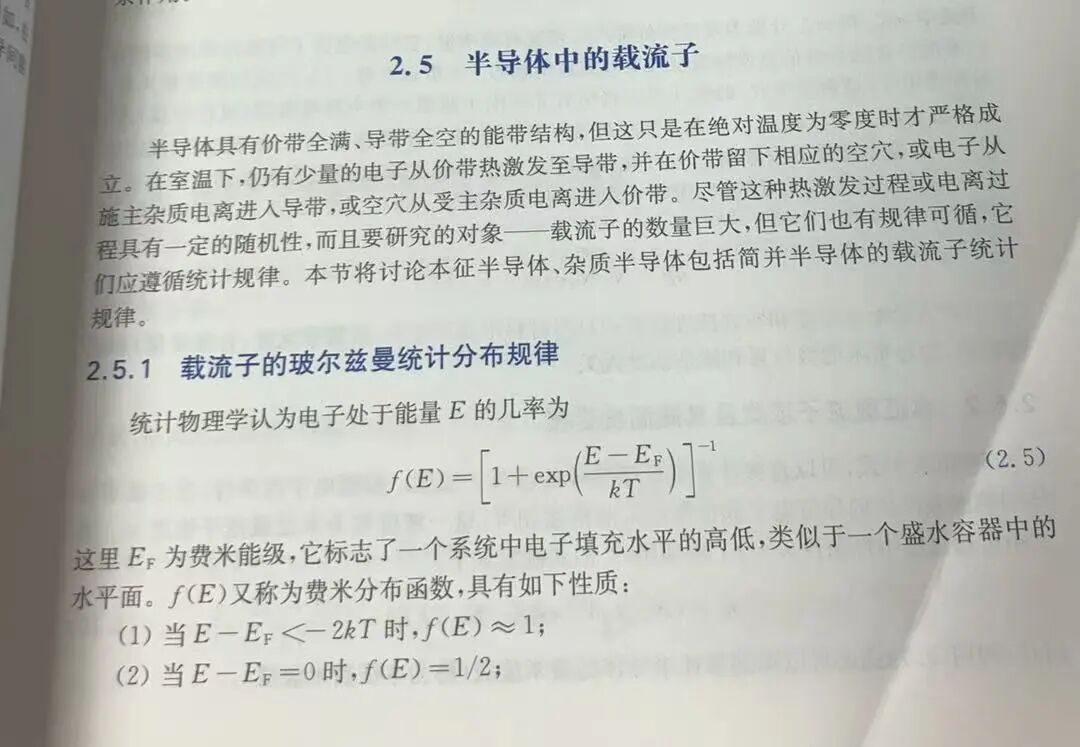

半導體具有價帶全滿、導帶全空的能帶結構,但這只是在絕對溫度為零度時才嚴格成立。在室溫下，仍有少量的電子從價帶熱激發至導帶,并在價帶留下相應的空穴，或電子從施主雜質電離進人導帶,或空穴從受主雜質電離進人價帶。盡管這種熱激發過程或電離過程具有一定的隨機性，而且要研究的對象載流子的數量巨大，但它們也有規律可循，它們應遵循統計規律。本節將討論本征半導體、雜質半導體包括簡并半導體的載流子統計規律。

2.5.1 載流子的玻爾茲曼統計分布規律

統計物理學認為電子處于能量E的幾率為

這里E為費米能級,它標志了一個系統中電子填充水平的高低，類似于一個盛水容器中的水平面。f(E)又稱為費米分布函數,具有如下性質:

這種分布函數又稱玻爾茲曼分布函數。

就像計算盛水容器中的水量除了需要知道水平面外，還要知道這個容器各層橫截面的布函數。面積那樣,要計算半導體中載流子濃度,除了需要知道費米能級外,還要知道導帶或價帶的態密度。對于具有拋物線型色散關系的能帶結構,其導帶和價帶的態密度分別為：

通過對導帶和價帶中不同能量位置載流子濃度的積分,可以得到導帶電子濃度和價帶空穴濃度與費米能級存在如下關系:

這里Nc和Nv分別為導帶和價帶的有效狀態密度,分別由下式?jīng)Q定:

上式中,m。和m品分別為導帶和價帶的態密度有效質量,它們是包含了可能出現的多能谷以及能谷各向異性信息或輕重空穴有效質量信息的一個折合質量。(2.7)式的物理意義是，對導帶電子(或價帶空穴)的統計可以將所有導帶電子假想為集中到導帶底(或價帶頂)，同時其態密度為Ne(或N)。費米能級越接近于導帶，電子濃度越高，空穴濃度越低;反之亦然。一旦費米能級的位置確定，電子濃度和空穴濃度也隨之確定(假定溫度是確定的);反過來，一旦電子或空穴濃度確定，則費米能級的位置也確定。將(2.7a)和(2.7b)兩式相乘,還可得到

(2.9)式表示電子濃度和空穴濃度的乘積只與材料本身的性質(即禁帶寬度、有效質量)和溫度有關，而與費米能級位置和摻雜濃度無關。

2.5.2 本征載流子濃度及其隨溫度變化

利用(2.9)式,可以直接計算本征半導體的載流子濃度。根據電中性條件，在本征半導體中熱激發產生的導帶電子和價帶空穴的濃度相等，這一濃度稱為本征載流子濃度n1。其大小可通過電中性條件n=p，再利用(2.9)式確定如下:

同時，利用(2.7)式還可以得到本征半導體的費米能級(稱為本征費米能級)，

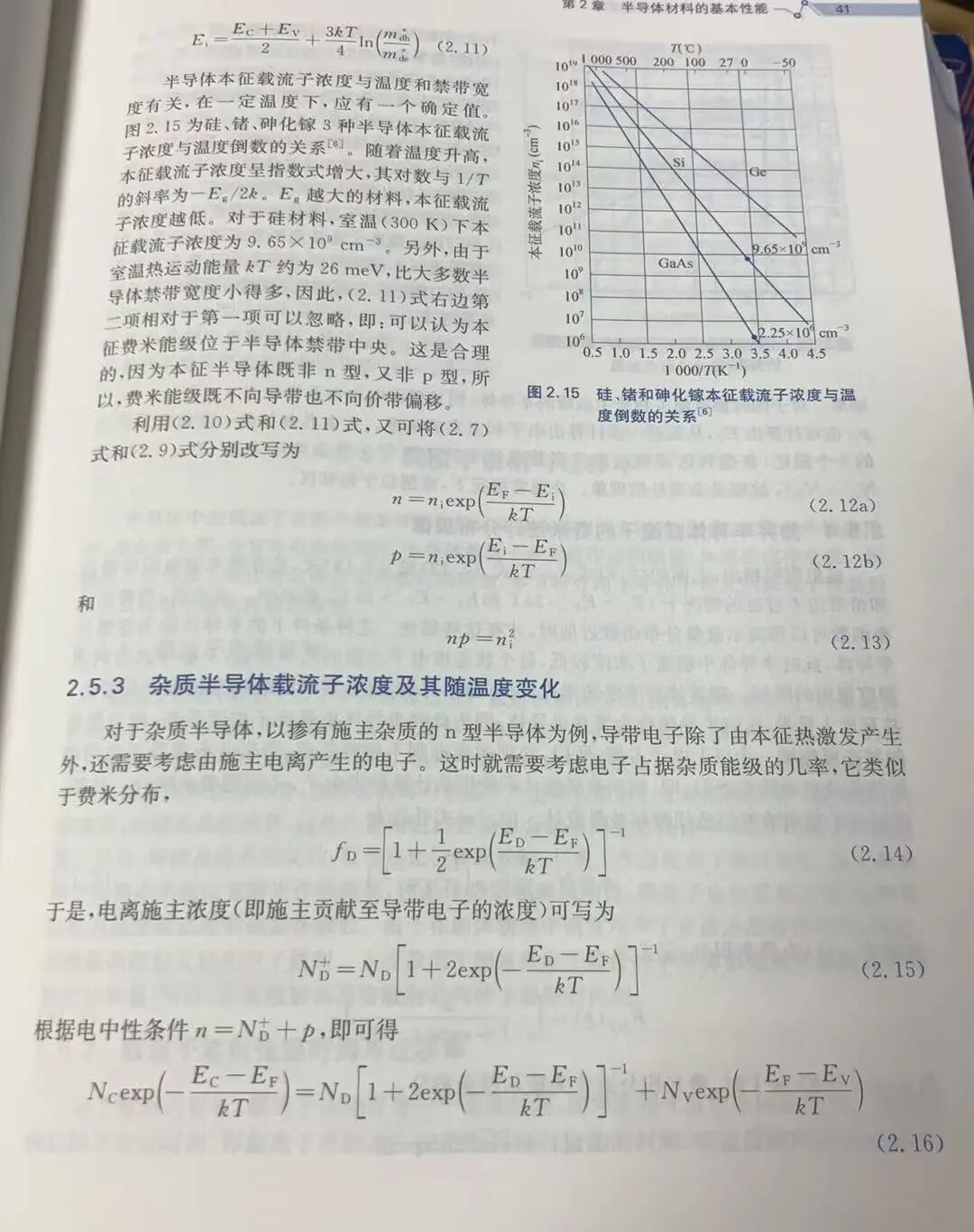

半導體本征載流子濃度與溫度和禁帶寬度有關，在一定溫度下，應有一個確定值。圖2.15為硅、鍺、砷化鎵3種半導體本征載流子濃度與溫度倒數的關系[e。隨著溫度升高，本征載流子濃度呈指數式增大,其對數與1/T的斜率為一Eg/2k。E。越大的材料,本征載流子濃度越低。對于硅材料,室溫(300 K)下本征載流子濃度為9.6510cm~3。另外,由于室溫?zé)徇\(yùn)動能量kT約為26 meV,比大多數半導體禁帶寬度小得多,因此，(2.11)式右邊第一項相對于第一項可以忽略,即:可以認為本征費米能級位于半導體禁帶中央。這是合理的,因?yàn)楸菊靼雽?dǎo)體既非n型,又非p型,所以,費米能級既不向?qū)б膊幌騼r(jià)帶偏移。

利用(2.10)式和(2.11)式,又可將(2.7)式和(2.9)式分別改寫為

2.5.3 雜質半導體載流子濃度及其隨溫度變化

對于雜質半導體，以摻有施主雜質的n型半導體為例,導帶電子除了由本征熱激發產生外.還需要考慮由施主電離產生的電子。這時就需要考慮電子占據雜質能級的幾率,它類似于費米分布，

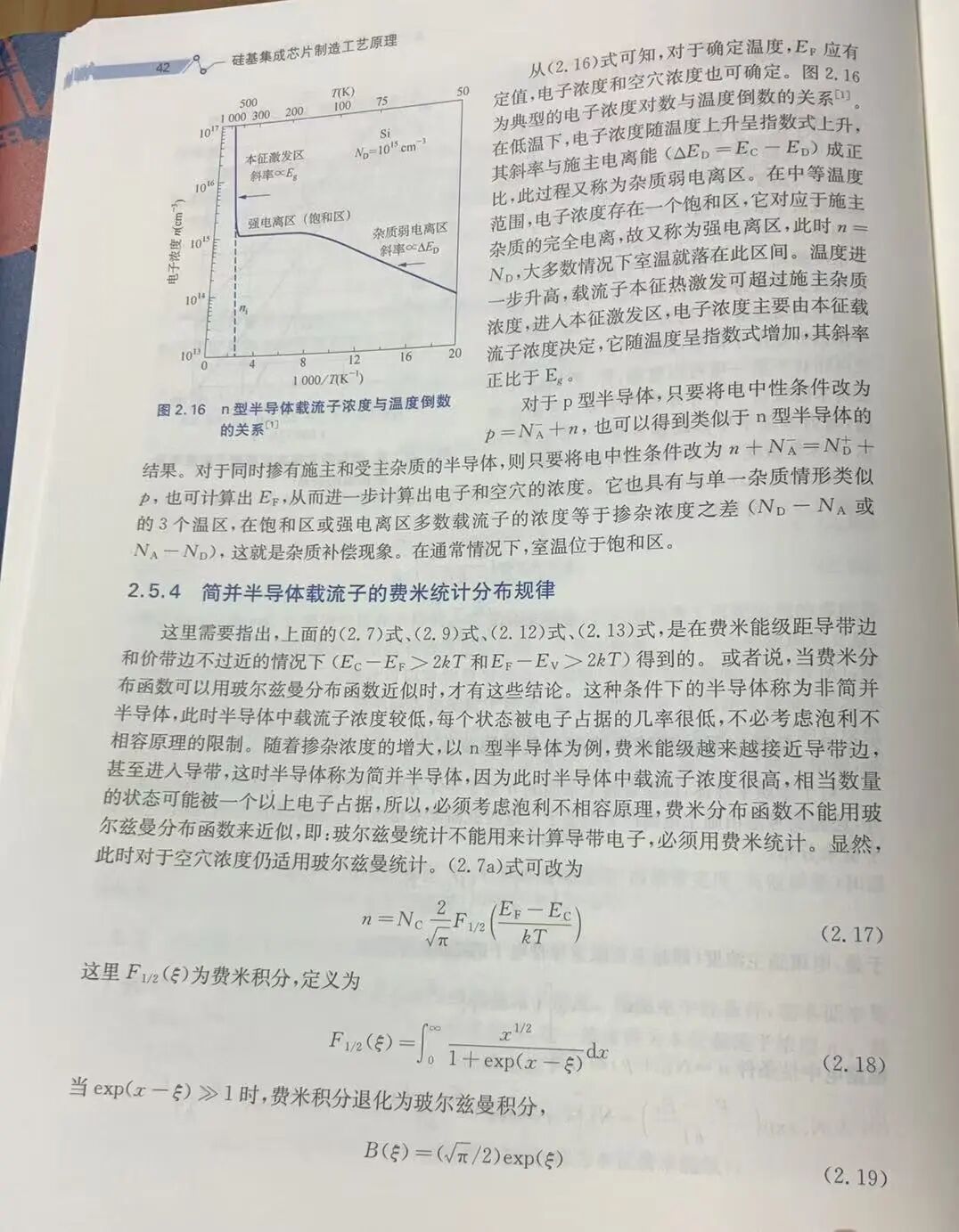

從(2.16)式可知,對于確定溫度,E應有定值,電子濃度和空穴濃度也可確定。圖2.16為典型的電子濃度對數與溫度倒數的關系1在低溫下,電子濃度隨溫度上升呈指數式上升其斜率與施主電離能(ED=Ec一ED)成正比,此過程又稱為雜質弱電離區。在中等溫度范圍,電子濃度存在一個飽和區,它對應于施主雜質的完全電離,故又稱為強電離區,此時"=Nn，大多數情況下室溫就落在此區間。溫度進一步升高，載流子本征熱激發可超過施主雜質濃度,進入本征激發區,電子濃度主要由本征載流子濃度決定,它隨溫度呈指數式增加,其斜率正比于Eg。

對于p型半導體,只要將電中性條件改為p=NA+n，也可以得到類似于n型半導體的結果。對于同時摻有施主和受主雜質的半導體,則只要將電中性條件改為n十N=N十p，也可計算出Ee，從而進一步計算出電子和空穴的濃度。它也具有與單一雜質情形類似的3個溫區，在飽和區或強電離區多數載流子的濃度等于摻雜濃度之差(ND一NA或V、一N)，這就是雜質補償現象。在通常情況下,室溫位于飽和區。

2.5.4 簡并半導體載流子的費米統計分布規律

這里需要指出,上面的(2.7)式、(2.9)式、(2.12)式、(2.13)式，是在費米能級距導帶邊和價帶邊不過近的情況下(Ec一EF>2kT和EE一Ev>2kT)得到的。或者說，當費米分布函數可以用玻爾茲曼分布函數近似時,才有這些結論。這種條件下的半導體稱為非簡并半導體，此時半導體中載流子濃度較低，每個狀態被電子占據的幾率很低，不必考慮泡利不相容原理的限制。隨著摻雜濃度的增大，以n型半導體為例，費米能級越來越接近導帶邊，甚至進入導帶,這時半導體稱為簡并半導體，因?yàn)榇藭r半導體中載流子濃度很高，相當數量的狀態可能被一個以上電子占據,所以，必須考慮泡利不相容原理，費米分布函數不能用玻爾茲曼分布函數來近似,即:玻爾茲曼統計不能用來計算導帶電子，必須用費米統計。顯然，此時對于空穴濃度仍適用玻爾茲曼統計。(2.7a)式可改為

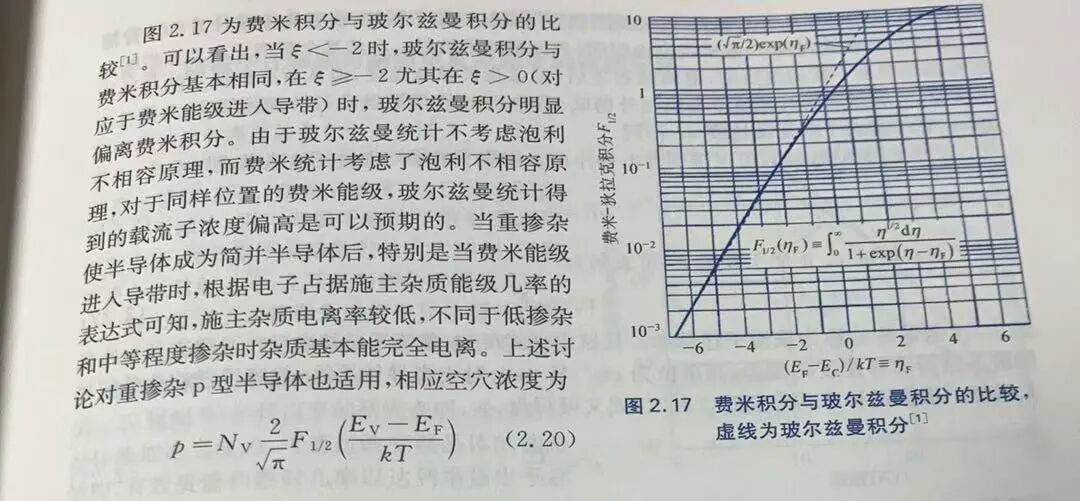

圖2.17為費米積分與玻爾茲曼積分的比較?？梢钥闯?，當<一2時,玻爾茲曼積分與費米積分基本相同,在大于2尤其在>0(對應于費米能級進人導帶)時，玻爾茲曼積分明顯偏離費米積分。由于玻爾茲曼統計不考慮泡利不相容原理,而費米統計考慮了泡利不相容原理，對于同樣位置的費米能級,玻爾茲曼統計得到的載流子濃度偏高是可以預期的。當重?fù)诫s使半導體成為簡并半導體后，特別是當費米能級進入導帶時,根據電子占據施主雜質能級幾率的表達式可知,施主雜質電離率較低，不同于低摻雜和中等程度摻雜時雜質基本能完全電離。上述討論對重?fù)诫sp型半導體也適用，相應空穴濃度為
