前言

在工業自動化和高性能運動控制領域，EtherCAT協議憑借其高速、高同步性的優勢，已經成為國內機器人、半導體、鋰電等行業的首選通訊協議。但在實際開發過程中，主站（Master）的選型和開發往往是難點。

深耕工業通訊多年，我們總結了國內工程師在私信和技術交流中最常問的三個核心問題。今天就通過這篇QA，帶大家徹底摸清EtherCAT主站開發的門道。

一、EtherCAT主站到底有什么用？什么時候我才需要自己開發主站？

很多初學者會把EtherCAT主站簡單理解為一個“發指令的網口”。但實際上，EtherCAT主站是整個自動化系統的“大腦”。

1.1、它解決了什么問題？

• 高同步性：

傳統的脈沖控制或普通以太網通訊無法做到微秒級的同步。EtherCAT的分布式時鐘（DC）可以讓數百個軸在同一時刻動作，誤差小于1μs。

• 大數據量：

相比串口或CAN總線，EtherCAT能在毫秒級周期內處理成千上萬個I/O點位。

1.2、什么時候必須用到主站開發？

• 非標設備定制：

當通用的PLC（如倍福、匯川）無法滿足你特殊的算法需求、或者體積受限時。

• 國產化替代/自研控制器：

比如你需要在一臺運行Linux或Windows的工業PC上直接集成運動控制算法，這時就需要通過軟件實現EtherCAT主站功能。

• 成本控制：

在大規模量產的機器人或醫療設備中，通過軟件協議棧自研主站，可以省去昂貴的硬件PLC授權費用。

二、如何開發一個高性能的主站？市面上有哪些主流方案？

這是工程師糾結最多的地方。目前主流方案主要分為“開源路線”和“商業協議棧路線”。

2.1、開源方案（適合學習與前期調研）

• SOEM (Simple Open EtherCAT Master)：

輕量級，適合嵌入式系統，易于移植。但其對DC同步的支持和配置文件的處理相對繁瑣，商用穩定性需要大量人力調優。

• IgH EtherCAT Master：

經典的Linux方案，性能穩定，但在Windows或其他RTOS上的兼容性較差，且缺乏圖形化配置工具。

2.2、硬件方案

部分工程師會選用專用硬件插卡。這種方案雖然減輕了CPU負擔，但成本高、擴展性差，且逐漸被純軟件方案取代。

2.3、商業軟件協議棧方案（工業商用首選）

如果你追求項目的穩定性、上市周期和技術支持，商業協議棧是唯一選擇：

• Beckhoff (倍福)

行業標桿，功能最全。但它通常與自家硬件和TwinCAT系統深度綁定，靈活性受限。

• 虹科

國內常見的代理方案之一，提供多種協議棧選擇。

• 盟通科技

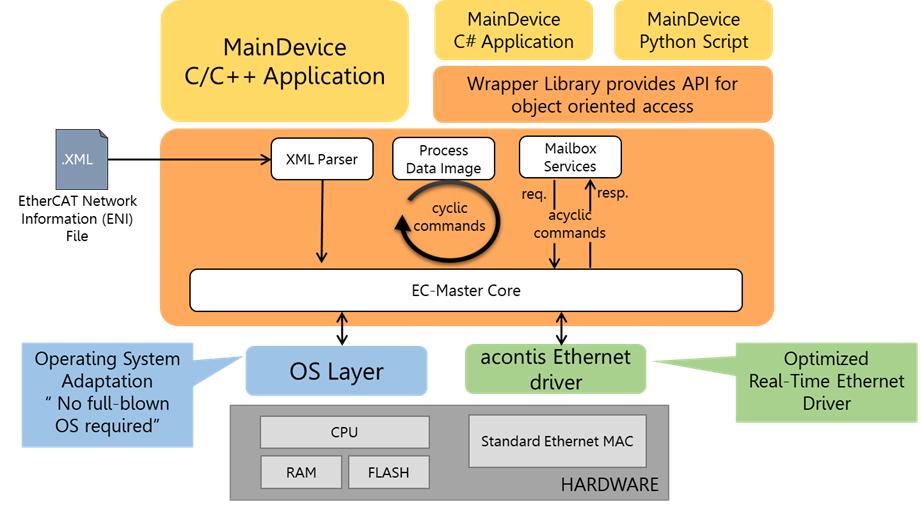

這是目前全球公認最頂尖的解決方案。盟通科技的合作伙伴acontis所研發的EC-Master協議棧以其出色的跨平臺性著稱，無論研發團隊是用Windows(搭配RTX/InTime)、Linux(搭配Preempt-RT)、還是VxWorks、QNX，它都能無縫切換。

三、主站開發需要哪些配套工具？為什么非得強調“實時環境”？

很多工程師在Windows下寫完主站代碼發現跑不起來，或者抖動極大，原因就在于沒有實時環境 (Real-Time Environment)。

3.1、實時性的重要性

EtherCAT是確定性通訊，如果你的周期是1ms，但操作系統因?yàn)楹笈_更新突然卡0.1ms，通訊就會掉線。普通的Windows和Linux都不是實時系統，必須安裝實時插件（如acontis的Windows實時擴展或Linux的Preempt-RT補?。?。

3.2、必備工具鏈

• 配置工具（Configurator）：EtherCAT網絡需要將各從站的XML文件映射成一個網絡描述文件（ENI）。
• 倍福TwinCAT：免費但相對龐大。
• acontis EC-Engineer：專為主站開發設計，支持離線配置、拓?fù)鋻呙?，能直接生成協議棧需要的二進制文件，是目前效率最高的配置工具。
• 分析工具：Wireshark（配合插件看數據幀）以及主站自帶的診斷接口。

四、關于盟通科技 (Motrotech)

在EtherCAT技術的本土落地過程中，盟通科技 (Motrotech) 扮演著技術橋梁的角色。

作為德國acontis公司在中國區的官方合作伙伴，盟通科技長期致力于為國內工程師提供專業的工業通訊方案支持：

核心業務：

盟通科技負責acontis全系列EtherCAT軟件協議棧、配置工具及Windows/Linux實時擴展在中國的授權與技術服務。

技術支持：

提供從底層驅動適配、實時系統環境搭建到應用層代碼調試的全流程本土化支持。

行業定位：

盟通科技通過引入國際前沿的工業通訊協議技術，結合本土化的服務響應，協助國內企業在機器人、數控系統、新能源等領域構建具備國際競爭力的高性能控制器產品。

五、【技術前瞻】EC-Master V3.2新特性概覽

為了緊跟AI與國產化浪潮，acontis最近發布的EC-Master V3.2版本帶來了多項重量級更新，進一步拓展了主站的應用邊界：

• 全面支持NVIDIA Jetson Orin

為Orin系列AI計算機提供開箱即用的高性能實時驅動（Link Layer）。在Orin Nano上測試顯示，其卓越的實時性可穩定支持250μs (4 kHz) 的超短通訊周期，適配“視覺+運動控制”的一體化場景。

• Linux高性能網絡支持 (XDP&DPDK)

XDP (eXpress Data Path)：利用Linux內核最新的高速路徑，提供比傳統RAW socket更低的延遲。

DPDK： 繞過內核協議棧直接控制硬件，為超大規模拓?fù)浜透咄掏铝啃枨筇峁O致性能。

• 國產化與主流SoC適配

新增對瑞芯微系列CPU及TI TDA4 (Jacinto 7) 的實時驅動支持，助力國產控制器研發。

• EtherCAT Open Mode (EOM)

允許EtherCAT報文在共享的IT網絡環境（通過標準交換機）中傳輸，提升組網靈活性。

• 新系統與設備支持

適配Blackberry QNX 8.0實時操作系統，并原生支持倍福CU2508端口擴展器。
