一、改造背景

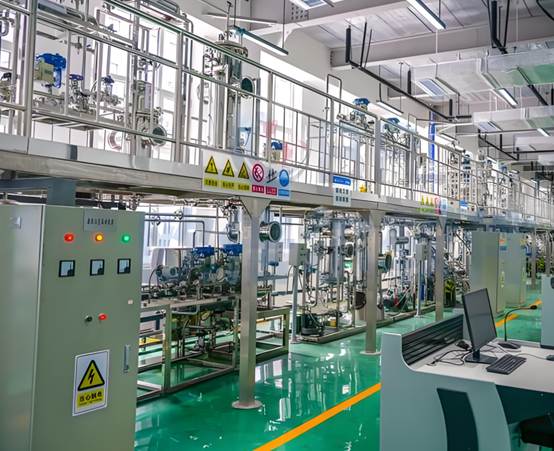

某精細化工車間采用臺達DVP?48ES00T2 PLC作為反應釜、配料罐、輸送泵、液位聯鎖的控制核心，原系統通過RS?485串口連接老式文本屏，僅支持溫度、液位基礎顯示。隨著化工安全生產與環保監管升級，需要實時監控溫度、壓力、流量、pH值、閥門開度、防爆聯鎖狀態，并接入廠區DCS集散控制系統。臺達DVP無原生以太網口，無法滿足數據遠傳與安全監管要求，整體更換成本高、認證周期長。最終采用捷米特JM?ETH?DVP以太網通訊模塊，實現安全合規以太網升級，對接MCGS觸摸屏與廠區DCS平臺。

二、方案設計

1.硬件拓?fù)?/p>

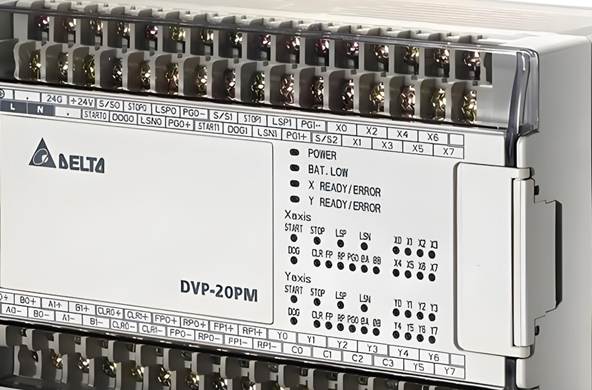

主控PLC：臺達DVP?48ES00T2，RS?485接口

觸摸屏：MCGS觸摸屏，用于化工工藝監控、參數設定、安全報警、緊急停機

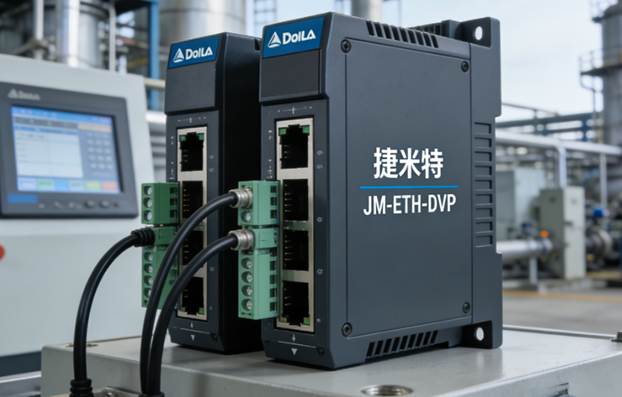

以太網模塊：捷米特JM?ETH?DVP工業級以太網通訊處理器

網絡設備：防爆工業交換機，化工生產安全網段192.168.60.0/24

上位機：廠區DCS控制計算機，用于集中監控、歷史趨勢、安全聯鎖、報表歸檔

2.接口連接

JM?ETH?DVP的RS?485端子接入化工控制總線，站號設為5，波特率19200bps

模塊RJ45口接入防爆交換機，IP：192.168.60.38，掩碼 255.255.255.0

MCGS觸摸屏同網段配置IP，通過以太網讀取工藝參數

DCS系統通過ModbusTCP采集溫度、壓力、流量、pH、閥門狀態等安全關鍵數據

三、JM?ETH?DVP通訊處理器參數配置

設置RS?485站號5，數據刷新周期8ms，掃描D、M、Y、X數據區

配置EtherNet/IP實例，映射反應釜溫度、罐體液位、泵運行狀態到CIP地址段

配置ModbusTCP映射，模擬量映射到40001開始寄存器，開關量映射到00001開始線圈

下載配置，RUN燈常亮、COMM燈穩定閃爍表示通訊正常

四、MCGS觸摸屏畫面組態

打開MCGS組態軟件，新建化工生產監控項目

添加以太網驅動，指向JM?ETH?DVP模塊IP：192.168.60.38

建立標簽：反應釜溫度、罐體壓力、進料流量、pH值、閥門開度、防爆聯鎖、緊急停機

組態工藝流程畫面、實時趨勢、報警彈窗、權限管理、緊急操作面板

下載工程至觸摸屏，數據刷新<120ms，滿足化工安全監控實時性要求

五、DCS集中平臺對接驗證

DCS通過ModbusTCP（端口502）實時采集化工生產全參數，支持歷史曲線查詢

遠程下發溫度上限、壓力閾值、配比參數到PLC，實現集中調控

通訊響應平均<8ms，連續96小時穩定無丟包，滿足化工連續生產安全要求

異常聯鎖自動記錄，支持安監報表導出與事件溯源

六、PLC程序修改

JM?ETH?DVP模塊對原化工控制程序完全透明，僅增加安全狀態上傳指令，不改動原有聯鎖與控制邏輯，停機改造時間短，生產風險極低。

七、經驗總結

JM?ETH?DVP雙協議同時運行，適配MCGS本地監控與DCS遠程采集

直連RS?485總線，免槽位、免改線，適合化工防爆現場改造

工業級抗干擾設計，支持Web遠程診斷，滿足化工高安全、高可靠要求

低成本快速完成老舊臺達DVP PLC以太網升級，符合化工安全生產與數字化監管標準
