在工業系統中，電流檢測的精度、帶寬和可靠性直接關乎系統能效與安全。川土微電子在CA-IS23101WH 基礎上，正式推出CA-IS23102WH高精度霍爾電流傳感器。新器件繼承前代產品卓越的噪聲性能、400 kHz 帶寬及 5000V隔離能力，同時通過引腳布局的優化，為設計工程師提供更靈活的 PCB 布線選擇，輕松應對不同布局約束下的高精度電流采樣需求。

01產品概述

CA-IS2310XWH 電流傳感器是一款適用于工業應用的高性價比隔離式電流檢測解決方案。該器件集成了精密、低失調的線性霍爾傳感器電路，并在芯片表面附近設有銅導流通路。被測電流流經該銅導流通路時產生磁場，由集成霍爾 IC 感測并轉換為比例電壓輸出。電流檢測采用差分方式以抑制共模磁場干擾，從而提升在磁場噪聲環境中的測量精度。CA-IS2310XWH 適用于 100 A量程及布板空間受限的應用場合。該器件采用10引腳寬體SOW10 封裝，額定工作環境溫度范圍為 -40°C 至 +125°C。

02特性

差分霍爾檢測可抑制共模磁場干擾，且磁滯近乎為零

優異的噪聲性能，帶寬大幅提升，適用于快速控制環路或高速電流監測場合：帶寬 400 kHz，響應時間 1.2 μs

供電電壓： 5 V

原邊導體電阻：0.27 mΩ

大電流檢測能力：±100A Peak

支持雙向與單向電流模式

支持自檢及多種診斷功能：過壓保護 (OVP)、過溫保護 (OTP)、過流檢測 (OCD)、斷線檢測等

高精度

靈敏度誤差：-40°C 至 125°C 范圍內為±2.5%

非線性度：最大值 ±1%

對稱性：最大值 ±1%

快速過流故障輸出，典型響應時間 1μs

封裝形式：SOW10

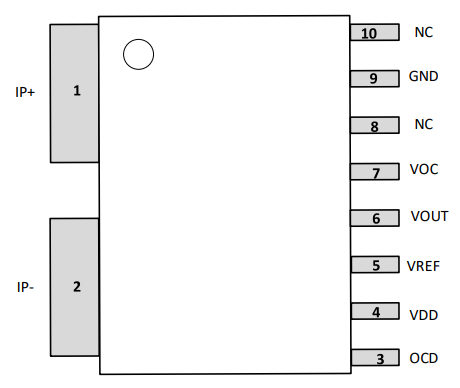

CA-IS23102WH引腳圖

03 典型應用場景

光伏逆變器直流側與交流側電流監測

工業變頻器與伺服驅動器相電流采樣

車載充電機(OBC)、DC/DC 變換器及 PTC 加熱器電流檢測

通信電源與服務器電源的負載電流監控

CA-IS23102WH 的推出，為高精度隔離電流檢測提供了更為靈活的引腳配置選項。保持與前代產品一致的性能與可靠性基礎上，其引腳排列優化可有效適配不同 PCB 布局需求，助力設計人員在緊湊空間內實現更優的信號走線。

樣品申請：

川土微電子已開放免費樣品申請與技術方案支持，助力您的產品快速落地。

申請通道：

訪問官網www.chipanalog.com提交需求，或聯系經銷商申請。

-
