歐姆定律是電路的基本原理，用“電流=電壓÷電阻”的公式來表述電流、電壓與電阻三者之間的關系。電壓越高電流越大，而電阻越大則電流越小。例如，在將干電池與燈泡串聯連接的電路中，電池的電壓和燈泡的電阻共同決定了流過燈泡的電流量。本文將從基礎內容出發，利用計算工具和公式等，介紹歐姆定律在簡單電路設計中的實際應用方法。

01歐姆定律的基本原理(直流)

歐姆定律在現代物理學和電子工程學領域發揮著核心作用，被廣泛應用于電路分析和設計等眾多場景。其主要涉及電壓V、電流I和電阻R三個變量。本節會先介紹在實際測量電流或分析電路時實用的“計算工具”，然后探討電壓、電流、電阻各要素之間的相互作用機制，其后介紹相關方程式及單位的定義。最后會提到“VRI三角形”和“VRIP輪盤”等可視化工具，通過這些直觀的圖表清晰地展示電阻電路的基本關系。

歐姆定律的基本公式和單位

歐姆定律的常見表達式如下：

V=IR

根據歐姆定律可知：“當電阻恒定時，電壓與電流成正比”，“當電流恒定時，電壓與電阻成正比”。

V(伏特)：用來推動電荷載流子的電位差(驅動電壓)

電壓通常以伏特(V)為單位進行測量，為電流流動提供所需的勢能。電壓由電池或電源提供，為電子提供動力，產生流經電路的電流。

I(安培)：流經電阻的電流量

電流通常以安培(A)為單位進行測量，表示電子在導體中流動的速度和方向。電流通常由電壓驅動，可測量電路中移動的電子量。

R(歐姆)：電流流動的阻力強度(電阻值)

電阻以歐姆(Ω)為單位進行測量，當電流通過電阻時會消耗能量。電阻會使電流減少，并限制電子的流動。

該公式也可以變形如下：

例如，給10Ω的電阻器施加10V電壓時，電流為1A?；谶@一明確的比例關系，可輕松完成LED用電阻器的選型及電流的精確測量等工作。

電壓是電能的“推動力”，電流表示單位時間內通過某一點的電荷量，而電阻則是衡量這種流動受阻程度的數值。這些變量能夠通過數學公式明確定義，對于工程師和學生處理電路的幫助很大。

VRI三角形和VRIP輪盤

對很多人來說，利用直觀記憶法理解電壓(V)、電阻(R)、電流(I)之間的關系時，通過“VRI三角形”(歐姆定律三角形，Ohm’s Law triangle)和包含功率的“VRIP輪盤”(歐姆定律輪盤)來理解會更簡單。在三角形版本中，將V置于頂點，I和R分別置于底邊兩端，當隱藏所求變量時，剩余兩個變量之間的乘除關系便能一目了然。

VRIP輪盤(圓盤)則是將包括功率P在內的4個變量布排在一個圓盤上。要計算電路元器件消耗的功率或電池的輸出功率時，可結合歐姆定律使用公式“P = VI”進行求解。

將這類圖解張貼于隨時可查看之處作為學習輔助材料使用，相比死記硬背能更快更準確地進行計算。例如，可以輕松進行諸如“P = I2 R”和“P = V2 / R”等公式轉換，從而大幅減少電路設計和故障排查中經常發生的計算錯誤。

02串聯電路和并聯電路中的歐姆定律

串聯電路是指電子元器件以串聯方式連接的電路，電流流經同一路徑。而并聯電路則是電子元器件并聯連接、電流分流通過各并聯支路的電路。串聯電路的特性之一是電阻相加后的總電阻較高。并聯電路通過計算各電阻的倒數之和即可求出總電阻。

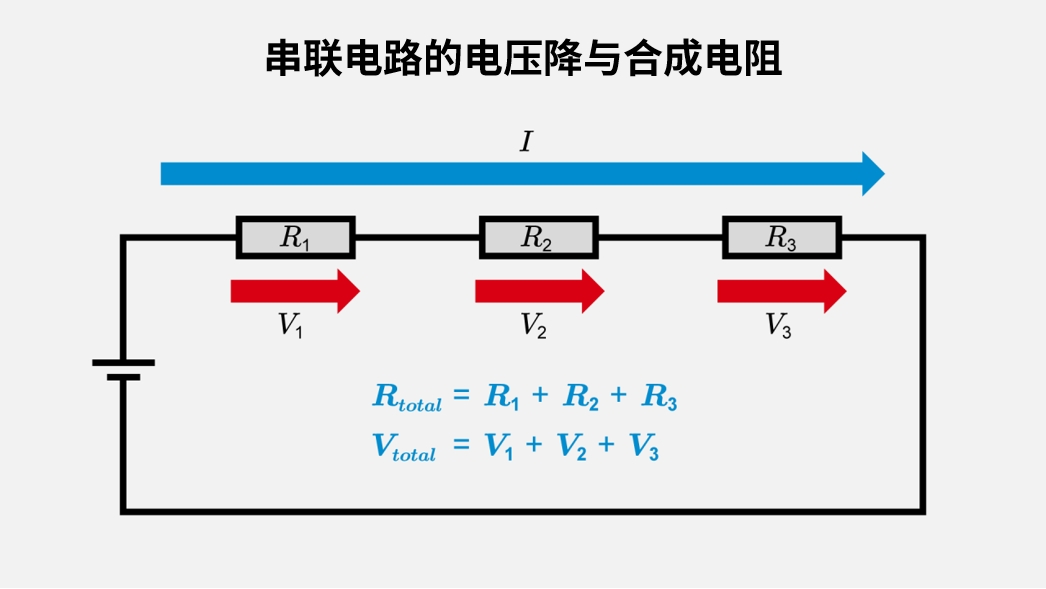

串聯電路

在串聯電路中，電阻等元器件按順序連接，共享同一通路。其特點如下：

?電流：串聯電路中所有元器件流過的電流相同。

?分壓：電壓被分配給各元器件。根據歐姆定律，在串聯電路中，由于所有元器件流過相同電流，因此各元器件的電壓降遵循=關系式，與電阻值成正比。高電阻元器件需要分配較高電壓。

?總電阻計算：串聯電路中各元器件的電阻值相加即為總電阻。也就是說，合成電阻只是各元器件電阻值相加得到的總和。

并聯電路

在并聯電路中，元器件并聯連接，具有多條電流路徑。并聯電路的特點如下：

?分流：在并聯電路中，電流會分支并流入各元器件。各元器件單獨接收電流。

?電壓：所有元器件共享相同的電壓。這意味著施加給并聯電路中每個元器件兩端的電壓相同。

?倒數電阻：將各元器件電阻的倒數(1/阻值)相加，即可求得整個并聯電路的合成電阻。該合成電阻是通過將倒數相加并取其倒數計算得出的。

示例：將4Ω和12Ω并聯連接 → Rtotal=3Ω。

電路計算工具的應用

在學習電路行為時，初學階段可使用“歐姆定律計算工具”進行數值驗證。例如，只需輸入驅動電壓、電阻R，或目標電流和電阻值，計算工具便會自動計算出電壓降、電流等未知量。通過這種方法，可以有效減少在處理時變電路和直流電路時方程式設定中的錯誤，從而提升工作效率。

通過嘗試輸入不同數值可以發現正比和反比關系：當電壓V升高時電流I隨之增大，而當電阻R增大時電路電流就會減小。這種直接關聯性對于設計電路和排查電路故障而言至關重要。最后通過將這些計算工具得出的結果與實測數據(如使用測試儀測得的電流值)進行比對，即可驗證理論推演與實際狀況是否準確吻合。

電流、電壓、電阻之間的關系

該定律的前提是物理條件恒定，尤其是溫度保持恒定。實際的電路元器件，存在因溫升等因素導致阻值隨時間變化的情況，此時嚴密的數值可能會出現偏差。雖然如此，但如果溫度穩定，且電路僅含純電阻元件，運用歐姆定律來把握電壓、電流與電阻三者的關系，不僅非常簡單易懂，且非常實用。

例如，設想一個在直流(DC)電池上連接1個電阻器的簡單電路。若電壓恒定，則電流大小由電阻值決定。這種簡便性，正是“歐姆定律”在電氣電子領域基礎學習中被頻繁使用的原因之一。

03歐姆定律在電路中的作用

歐姆定律絕非單純的理論，通過將電路分解為線性和穩態區間，便可借助歐姆定律對電壓降和損耗等參數進行概算。通過明確電壓、電流及電阻之間的相互關系，能夠正確操作電路元器件，準確地掌握流過的電流和電壓降等情況。本節將通過由電阻器和導線構成的電路實例，講解如何求解相關參數。

電阻器和導體實例

電子設備中存在各種元器件，其中僅含電阻分量的電阻器可以說是最簡單易懂的實例。電阻器上標有10Ω、1kΩ、100kΩ等色環標示值或印刷的標稱值，這些電阻器在直流電路等應用場景中能通過多少電流，可通過公式“V=IR”立即計算得出。

在電源電壓恒定且電阻保持定值R的理想條件下，電流I也將保持恒定。然而，由于導線及其他元器件本身也存在非常微小的電阻，在高精度應用和大功率應用場景，需要考慮到這些“殘余電阻”。例如，在驅動遠端設備的長距離布線電路中，導線自身的電阻往往會成為不可忽視的電流損耗源。

歐姆定律的具體計算

接下來講解如何運用歐姆定律進行實際計算。會介紹運用電路中的正比和反比求解未知量的方法，以及掌握電路中各元器件電壓降的步驟。這一過程對于元器件選型及驗證設計是否符合要求的工作而言至關重要。

正比與反比的關系

歐姆定律的基本公式V = IR表明，當驅動電壓V恒定時，增大電阻R會使電流I減小，而減小電阻則會使電流增大。例如，將6Ω電阻器與12V電池連接時，流過2A的電流;若將電阻更換為12Ω的，則電流變?yōu)?A。另外，如果電阻保持不變，將電壓提升至2倍時，電流也會隨之增至2倍。

實際電路中的電壓降情況

只要知道電路中流經的電流大小，就可以進一步計算各元器件的電壓降。例如，在12V電源上串聯連接電阻R1 = 3Ω和R2 = 5Ω時，合成電阻為8Ω。所以，

I = 12V / 8Ω = 1.5A

由此，R1的電壓降為

V1 = 1.5A × 3Ω = 4.5V

R2的電壓降為

V2 = 1.5A × 5Ω = 7.5V

因此，總電壓為4.5V + 7.5V = 12V，與電源電壓一致。通過如上計算，可以很容易掌握整個電路中能耗的分布情況。R2的阻值越大，該處的電壓降也越大，功耗也隨之增加。

歐姆定律的應用范圍

歐姆定律并非僅適用于由1節電池和1個電阻構成的簡單電路。在實際電子設備中，很多電路元器件通過串聯、并聯或兩者相結合的方式連接。本節將介紹多電阻情況下的合成電阻計算方法，并基于此探討功率分析的思路。這對于安全性和節能而言非常重要。

串聯和并聯連接時的合成電阻

當存在2個以上電阻時，基本步驟是先求出合成電阻，再應用歐姆定律。串聯電路中電阻值相加求和：

Rtotal = R1 + R2 + …

并聯電路則是將電阻值的倒數相加后再取其倒數：

1 / Rtotal = 1 / R1 + 1 / R2 + …

例如，當4Ω和12Ω的電阻并聯連接時，合成電阻Rtotal為3Ω。這是由于在并聯電路中，各電阻的電位差相同，而電流是分流的，因而以倒數求和。將電路分解為簡單的元件并求解最終電流和電壓降，是分析含多個電阻的電路時不可或缺的方法。

功率(P)的計算

在電路設計和評估過程中，準確掌握電力消耗與供給情況非常重要。在電壓V、電流I和電阻R三者之外，還需考量功率P這一要素。使用基本公式P = VI，并結合歐姆定律(V = IR)，可推導出P = I2R和P = V2 / R等公式。例如，當給R=10Ω的電阻施加5V電壓時，

I = 5V / 10Ω = 0.5A

P = 5V × 0.5A = 2.5W

如果該電阻器的容許功率最高為2W，則存在過熱或燒毀的風險。因此，需要將歐姆定律和功率計算結合起來校驗元器件的額定參數，從而實現可降低損壞風險的設計方案。

歐姆定律在交流電路和復數阻抗中的擴展應用

在交流電路中應用歐姆定律時，需要考慮到阻抗(Z)這一因素。阻抗是電阻和電抗的組合值，表示交流電路中電壓和電流之間的關系。

阻抗Z

X為實數電抗，電感XL=ωL(>0)，電容XC=?1/(ωC)(<0)

相位角θ在0°時為純電阻，在±90°時為純電抗

交流電路的有效功率為P = VrmsIrmscosθ(θ：電壓和電流的相位差，cosθ：功率因數)。詳情請參閱“交流電(AC)基礎”。

不適用歐姆定律的情況

歐姆定律在以低頻和直流為主的純電阻電路中可以很簡潔地應用，但在實際電路中，某些條件下這種簡單的比例關系可能會失效。本節將介紹無法直接應用歐姆定律的場景，包括溫度變化導致的電阻值漂移、含非線性元件及高頻分量等情況。

溫度變化對電阻的影響

很多金屬導體具有溫度升高時電阻R隨之增大的特性。例如，在燈泡剛點亮?xí)r，燈絲溫度較低狀態下電阻較小，此時會通過較大電流;但隨著加熱過程持續，電阻逐漸增大，最終電流減小并趨于穩定。這種溫度依賴現象僅靠歐姆定律無法涵蓋，正是需要實際測量并考慮到溫度特性的案例。

非線性元件和高頻范圍

二極管、晶體管以及IC等非線性元件，其V與I并非始終保持線性比例關系。對于二極管而言，當正向電壓超過特定閾值時，電流會急劇增加，因此不能簡單地作為普通“電阻值”處理。晶體管是通過基極和柵極輸入信號來控制電流的工作機制，與歐姆定律所假設的純電阻存在本質上的差異。

另外，在高頻范圍，電感和電容引起的相位偏移及電抗會產生很大影響，必須考慮到視在功率和無功功率等因素，這已超出了V = I × R的單純框架。然而，在很多情況下，工程師會將電路分解為若干小部分，僅對電阻元件應用歐姆定律，而針對非線性及高頻元件則采用其他分析方法進行處理。

此外，以下條件可能不適用歐姆定律，或者會使誤差增大：

歐姆定律在電路設計中的應用實例

理解歐姆定律后，在實際構建電路時就會有明確的指針，對于故障排查和提升安全性都有大有裨益。只要掌握了電壓、電流及電阻的關系，便可應用于熔斷器和斷路器的選型、線路設計等場景，無論是簡單的LED電路還是大型直流配電系統都適用該原理。

故障排查和安全對策

在現場處理電子電路時，會通過萬用表實測值與歐姆定律理論值的比對，來簡易判斷電路運行狀態是否符合預期。例如，若預期應為12V、2A的電流，實測卻達到3A，則可能存在短路現象，表明線路連接可能存在錯誤。如果能及早發現問題，就可以避免過熱或線路損壞等重大故障的發生。

此外，在電氣安全方面，預先估算電路所能承載的最大電流非常重要。根據歐姆定律計算時一旦發現可能有大電流，若不選用相應規格的熔斷器、斷路器及線徑，就有引發火災或?qū)е轮卮笤O(shè)備故障的風險。因此，需要結合各元器件的額定參數和歐姆定律進行設計，以確保安全裕度。

從小型LED電路到大型電力系統

歐姆定律具有普遍適用性，無論是點亮單個LED的小型電路，還是工業級規模的電力系統，皆可應用。在LED電路中，為保護LED，需通過公式RS = (VS – VF) / I準確計算串聯電阻值，以確保通過LED的電流處于安全范圍。在LED電路中，首先計算電阻兩端的電壓VR = VS ? VF，然后根據歐姆定律RS = VR / I來確定串聯電阻值。實際上，LED的正向電壓VF會隨溫度變化產生數十至數百mV的波動，因此安全設計的要點是：在額定電流基礎上預留適當余量，并將計算所得的電阻值圓整為E24系列(±5%)等市售值。

在估算低電壓直流線路的銅損(I2R)或電壓降的場景中，即使考慮到建筑物和工廠布線及變壓器容量，也可采用將特定區域假定為直流負載，并運用歐姆定律進行功耗和電流量簡易計算的方法。雖然還需考慮高頻元件、溫度變化及負載波動等額外因素，但首先僅通過電阻求得簡明的理論值，正是推進復雜設計的第一步。

歐姆定律總結

歐姆定律是嚴密揭示電壓(V)、電流(I)與電阻(R)三者關系的重要基礎理論。利用V = I × R這一公式及其衍生形式，可計算未知量、追蹤電壓降情況，并進行所需電阻及電路元器件選型。

雖然存在因溫度變化或非線性元件導致無法簡單套用的情況，但該理論仍作為不可或缺的基礎理論，在物理學和日常電子工程領域持續發揮著重要作用。從最基礎的LED電路到大型直流電機控制，乃至電路分析，理解施加于電阻元件的電壓和電流，是構建安全高效電氣電路時不可或缺的環節。
