經顱低強度聚焦超聲(LIFU)是一種新興的非侵入性神經調控技術,具有毫米級空間分辨率和深部靶點可達性,有望用于治療抑郁癥等精神疾病。然而,現有tFUS系統要么依賴全程MRI引導、體積龐大(如ExAblate Neuro),要么采用單陣元機械掃描、無法電子轉向,且缺乏穿戴性,限制了重復治療的應用。因此,設計一套可穿戴、可電子轉向、無需醫院基礎設施的LIFU系統成為迫切需求。
本系統設計的三個關鍵理念為:
頭戴式輕量化結構:將換能器集成于3D打印頭架,總重僅2.5磅,確保長時間佩戴的舒適性與穩定性。
電子波束成形:采用128陣元二維矩陣陣列,通過控制各陣元發射延時,實現焦點在三維空間內快速、無聲移動,避免機械掃描的笨重與緩慢。
分層定位策略:結合光學神經導航(粗定位)與電子轉向(精定位),既降低了對操作者精度的要求,又保證了個體化靶點的可達性。
HUIYING
可穿戴系統設計詳解
頭架與換能器集成
系統采用定制3D打印頭架,可牢固貼合于參與者前額及顱頂。頭架正面留有開口,用于放置超聲換能器陣列。如圖1所示(圖1左為換能器與外殼,右為頭架安裝在假人頭上),頭架下緣設有中央定位支撐,正好位于眉間上方,確保每次佩戴的可重復性。

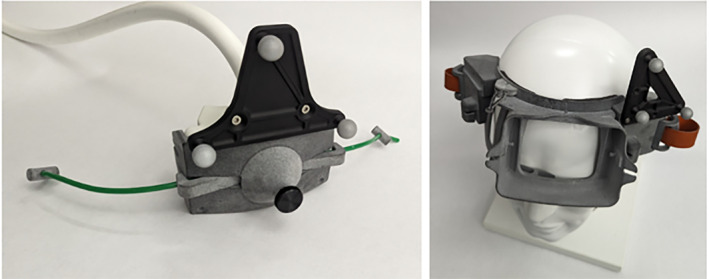

圖1 – 換能器外殼與頭戴裝置
圖1左顯示了安裝在3D打印外殼中的換能器陣列,外殼上固定有三個反光球(用于光學導航追蹤)。圖1右圖展示了頭戴裝置固定在假人頭部上的照片,頭架正面留有開口用于放置換能器,并可見另一組反光球用于頭架本身的配準。
換能器陣列通過水平滑動機構與頭架連接,可在不拆卸頭架的情況下橫向移動±2 cm,便于根據個體解剖調整入射位置。換能器自身帶有曲率設計,與額頭自然曲線匹配,配合楔形耦合墊(如圖2右)使換能器向下傾斜10°,從而將超聲能量導向深部前額葉靶點(如amPFC)。

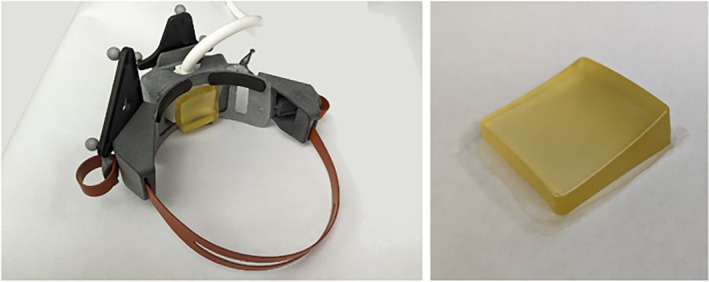

圖2 – 佩戴狀態與楔形耦合墊
圖2左為換能器通過水平滑動機構安裝在頭架上的完整佩戴狀態。右圖為特制的楔形聚合物耦合墊,其10°楔角使換能器自然向下傾斜,以適配前額解剖曲線并將超聲束導向深部前額葉靶點(如amPFC)。
聲耦合與溫度監測
換能器與皮膚之間使用定制聚合物凝膠墊及一層薄超聲凝膠,保證聲能高效透入,同時避免空氣間隙造成的反射損失。凝膠墊采用平面?凸面模具制成,使其在貼合換能器曲率的同時,又能適配典型額頭形狀。
在換能器表面四個角落嵌有兩個熱敏電阻,實時監測溫度。一旦溫度異常,操作者可通過軟件在1秒內中止超聲發射,或直接摘除頭架實現硬件級緊急停止。
佩戴舒適性與可接受性
在20名健康志愿者的研究中,所有參與者均完成了10分鐘連續佩戴與超聲遞送。主觀感受問卷顯示,多數不良反應(如刺痛、振動)的中位數評分為0–2(10分制),且無一人因不適提前中止。部分參與者甚至報告“感覺放松”。這表明該頭戴裝置具有良好的耐受性。
HUIYING
可轉向系統設計詳解
電子轉向原理與范圍
系統使用128陣元二維矩陣陣列(如圖3),每個陣元可獨立控制發射延時。通過調整各陣元的相對延時,可使超聲束在空間內聚焦并移動,這一過程無需機械運動,因此稱為“電子轉向”。

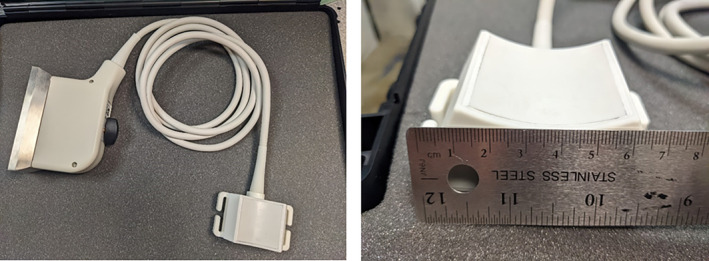

圖3 – 定制曲面矩陣超聲換能器
圖3中展示了本系統核心的定制400 kHz二維矩陣換能器,具有11行×12列陣元(四角未連接),陣元間距4.1 mm,水平方向曲率半徑50 mm。換能器后部連接2米長屏蔽線纜及260針ZIF連接器,表面可見用于溫度監測的熱敏電阻位置。
經水槽實驗標定(與仿真結果誤差<5%),該陣列的名義轉向范圍為:側向±12.5 mm,仰角?20~+10 mm,軸向40~60 mm(坐標原點位于陣列幾何中心前方50 mm處)。但考慮到熱安全(顱骨熱指數TIC<3)及柵瓣抑制(次級波瓣壓力不超過主瓣50%),實際安全轉向體積縮小為:側向1.8 cm、仰角2.5 cm、軸向2 cm,中心位于皮膚下5 cm處。
雙模式定位:機械滑動 + 電子轉向
僅靠電子轉向無法覆蓋整個前額葉區域,因此系統設計了機械滑動 + 電子轉向的雙模式定位:
機械滑動:換能器可在頭架上橫向移動±2 cm,將整個電子轉向體積平移至不同橫向區間。
電子轉向:在每個機械位置上,電子轉向在1.8 cm×2.5 cm×2 cm范圍內精細調整焦點。
二者疊加后,系統可覆蓋側向約6.5 cm、深度40–60 mm的連續區域,足以抵達大部分前額葉皮層靶點(如背外側、腹內側、前扣帶回等)。圖4顯示了20名參與者的個體化靶點在安全轉向體積內的分布,全部位于TIC<2.5的安全區域。

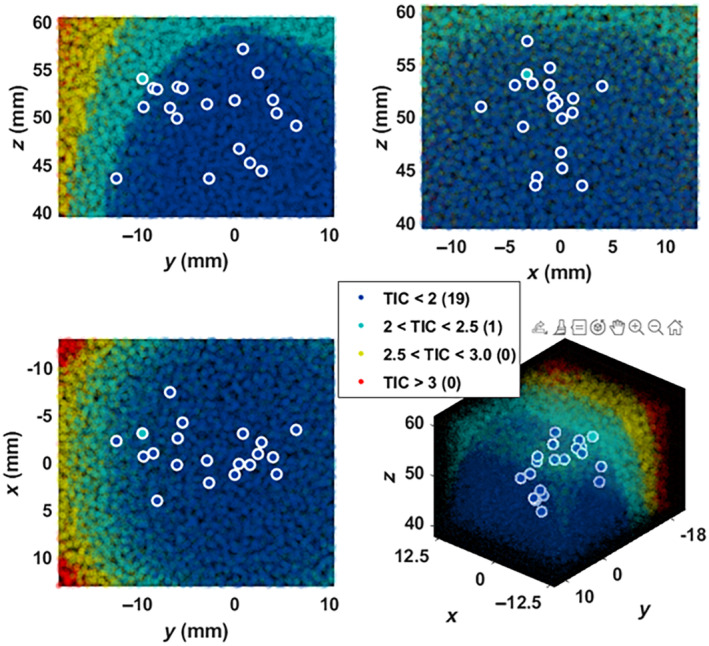

圖4 – 基于TIC的安全轉向體積
圖4背景色階圖顯示了在階段1.3最激進參數(PNP=820 kPa)下,不同轉向位置對應的顱骨熱指數(TIC)。白色圓圈標記了20名參與者實際靶點在轉向體積內的分布。所有靶點均位于TIC<2.5的區域(遠低于安全限值3.0),表明系統能在足夠大的范圍內安全轉向。
虛擬配準:個體化避開鼻竇
在研究中發現,部分參與者的額竇或篩竇會遮擋超聲路徑。為此,團隊事后開發了“虛擬配準”算法:利用MRI數據,對121個候選換能器放置位置逐一模擬從每個陣元到靶點的聲線,檢測是否經過竇腔(空氣會完全阻擋超聲)。然后選出既能滿足轉向范圍要求、又使被遮擋陣元數最少的優化位置。如圖5所示,綠色點為無遮擋的入射點,紅色點為被竇腔阻擋的點,黃色半透明為分割出的竇腔。
圖5中黃色半透明區域為分割出的鼻竇腔,青色圓點為靶點,綠色點為無阻塞的陣元入射點,紅色點為被竇腔阻擋的入射點。通過該可視化,操作者可選擇最優換能器放置位置(盡可能多綠色點)。圖5展示了虛擬配準算法的輸出,用于前瞻性指導探頭擺放。
應用該虛擬配準后,19名可分析參與者中,僅1人因竇腔過大導致>30%陣元無法避免遮擋,其余均可通過優化放置實現無遮擋或<20%遮擋。該技術將集成到未來研究中,進一步提高遞送效率。
HUIYING
經顱低強度聚焦超聲系統硬件詳解
系統總體框架
整套系統包含四大硬件/軟件組件(如圖6框圖):

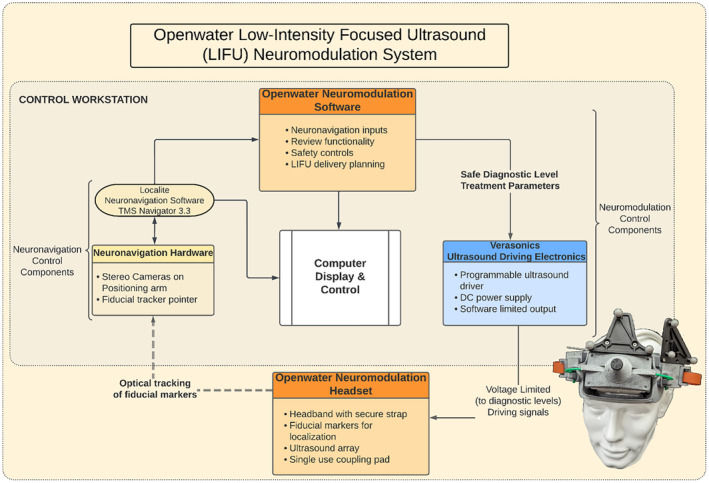

圖6 – 系統組件框圖
圖6展示了Openwater低強度聚焦超聲神經調控系統的四大核心組件:可穿戴頭戴設備(含超聲矩陣陣列)、光學神經導航系統(用于配準MRI與換能器)、神經調控規劃軟件(用于波束成形與仿真)以及超聲驅動電子設備(Verasonics平臺)。圖6中清晰標明了各組件之間的數據與控制流向,為理解系統整體架構提供了頂層視圖。
可穿戴頭戴裝置(含換能器、頭架、耦合墊)
光學神經導航系統(Localite,含立體相機及反光球)
超聲驅動電子系統(Verasonics Vantage平臺)
控制與規劃軟件(MATLAB開發)
圖7展示了實際設備照片:移動推車上放置了計算機、驅動電子機箱、直流電源、換能器連接器,以及用于神經導航的立體相機(安裝在可升降立柱上)。

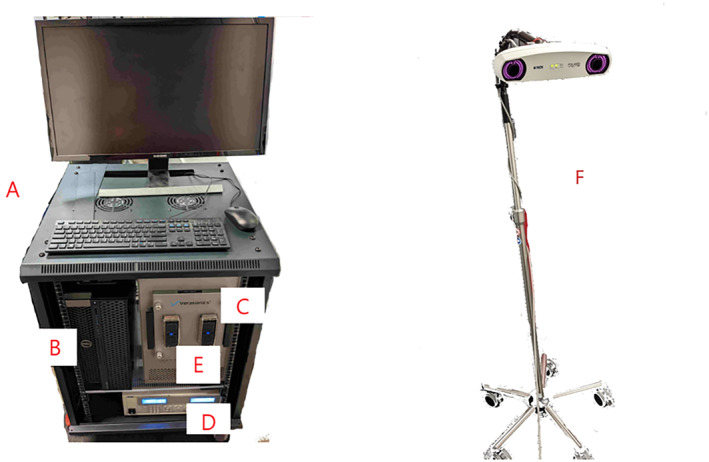

圖7 – 系統硬件實物照片
圖7顯示了安裝在移動推車上的完整系統硬件,包括顯示器、計算機主機、Verasonics驅動電子機箱、直流電源、換能器連接接口以及用于神經導航的立體相機(安裝在可升降立柱上)。圖2 直觀呈現了系統的實際物理布局,展示了其便攜性與集成度。
超聲換能器陣列
類型:二維矩陣陣列,11行×12列,但四個角上的陣元未連接,實際使用128個有效陣元。
中心頻率:400 kHz。
幾何聚焦:水平方向具有50 mm曲率半徑的圓柱面聚焦,垂直方向無幾何聚焦(依賴電子轉向)。
陣元尺寸:方形,邊長4.1 mm(間距),總面積約21.5 cm2。
匹配網絡:在換能器PCB上為每個陣元串聯電感,以抵消400 kHz時的容性阻抗,提高功率傳輸效率。
連接:通過2米長屏蔽線纜及260針Cannon ZIF連接器接至驅動電子系統。
驅動電子系統:Verasonics Vantage平臺
Verasonics Vantage 128 HIFU版是系統的發射與控制核心,其關鍵特性如下:
| 特性 | 規格 |
| 通道數 | 128 發射/接收 |
| 輸出電壓 | 2~190 Vpp(峰峰值) |
| 延時精度 | 4納秒(250 MHz時鐘) |
| 波形 | 三電平雙極性方波 |
| 外部電源 | 1200 W DC電源(兩路并聯) |
| 軟件接口 | MATLAB + C/C++ MEX |
發射路徑:每通道獨立可編程脈沖發生器,支持延時(4 ns步長)、脈沖寬度、極性、切趾等參數。HIFU選項允許毫秒級長脈沖(脈沖長度50–100 ms),且通過外置大功率電源實現高達820 kPa的峰值負壓。
接收與監測:雖然本研究主要使用發射功能,但Vantage也支持14位、62.5 MHz采樣率的回波采集,為未來像差校正或溫度監測提供可能。換能器上的熱敏電阻通過輔助通道接入,實時反饋溫度。
軟件控制:MATLAB腳本負責波束成形計算(基于k?wave仿真,如圖8。軟件界面主要分為左右兩大區域:左側區域:顯示參與者的MRI解剖圖像,并在此基礎上疊加換能器模型、靶點標記、模擬聲場(壓力或強度等值線)。該區域用于可視化驗證換能器與靶點的空間關系,以及超聲束的預期分布。右側區域:是一個多標簽或可滾動的控制面板(Plan Panel),包含治療協議的參數設置、當前解決方案的統計分析(如峰值負壓、機械指數、熱指數、束寬等),以及啟動/中止超聲遞送的控件)、安全參數校驗(MI、TIC、ISPTA)、電壓縮放及時序配置。計算出的延時和電壓通過PCIe總線下載至硬件定序器,然后獨立運行,保證實時性。

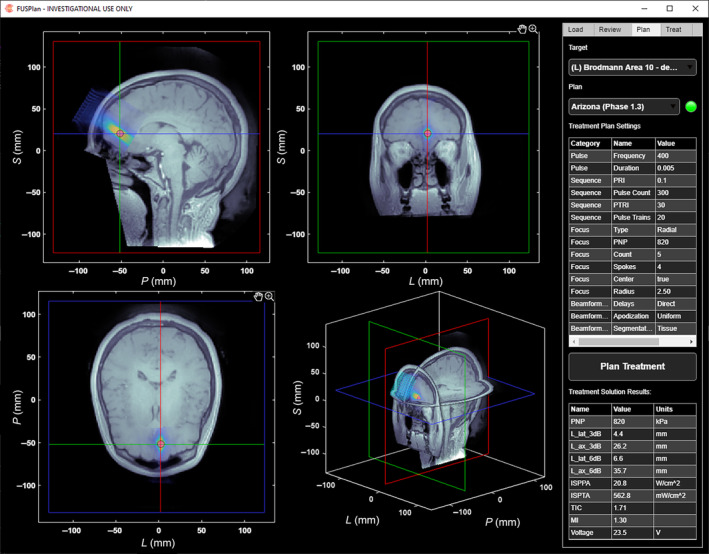

圖8 規劃軟件截圖
圖8所展示的規劃軟件界面分為左右兩區:左側顯示參與者的MRI三視圖,并疊加換能器模型、靶點標記以及模擬聲場的等值線(-3 dB、-6 dB等);右側為控制面板,包含治療參數設置(頻率、脈沖長度、目標壓力等)、波束成形選項、仿真結果(PNP、MI、TIC、束寬)以及啟動/中止控件。該界面是操作者進行個體化規劃與監控的中樞。
神經導航與配準
Localite光學導航系統通過立體相機追蹤頭架和換能器上的反光球(換能器上有三個已知幾何關系的反光球,頭架上另有一組)。相機精度為0.35 mm RMS。操作流程如下:
獲取參與者的T1及PETRA MRI(用于分割顱骨和竇腔)。
在Localite軟件中將MRI與參與者頭部解剖標志(鼻尖、耳屏等)配準。
將換能器注冊到導航系統中(通過專用校準工具)。
操作者將換能器大致放置在額頭,軟件實時計算當前轉向需求及被遮擋陣元數。
這一流程使得粗定位只需“大致瞄準”,因為后續電子轉向可補償數毫米的偏差。
HUIYING
臨床研究
研究方法
參與者:20名健康右利手成年人(16女,4男),平均年齡23.6歲。入組標準包括有一定程度的重復性負性思維(PTQ評分高于25百分位),但排除任何精神或神經疾病史、頭部金屬植入物、MRI禁忌癥等。
靶點:左側前內側前額葉皮層(amPFC,MNI坐標約?5,45,?35 mm),該區域是默認模式網絡的核心節點,與自我參照思維及抑郁癥的過度連接有關。
超聲參數:采用階梯式遞增方案以確保安全:
階段1.1(9人):單焦點,PNP=510 kPa,ISPTA=201 mW/cm2,MI=0.8。
階段1.2(6人):多焦點(徑向五點交疊脈沖,如圖9C、9D),PNP=650 kPa,ISPTA=327 mW/cm2,MI=1.03。

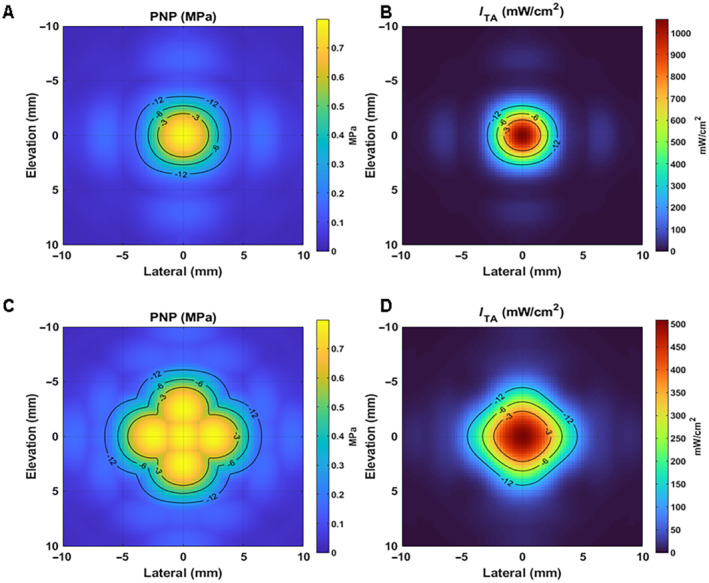

圖9 – 單焦點與多焦點聲場模式
圖9A、圖9B為單焦點模式在側向-仰角平面上的壓力場(A)和強度場(B)等值線圖(-12、-6、-3 dB),顯示典型“雪茄形”焦斑。圖9C、D為階段1.2和1.3中使用的徑向五點交疊多焦點模式,五個焦點呈十字形分布,間距5 mm,用以擴大有效調控區域而不增加單點ISPTA。
階段1.3(5人):同上多焦點,PNP=820 kPa,ISPTA=508 mW/cm2,MI=1.3。
所有階段均采用脈沖串:脈沖寬度50 ms,脈沖重復間隔100 ms(階段1.1)或根據多焦點輪換調整(圖10)。總超聲暴露時間10分鐘。

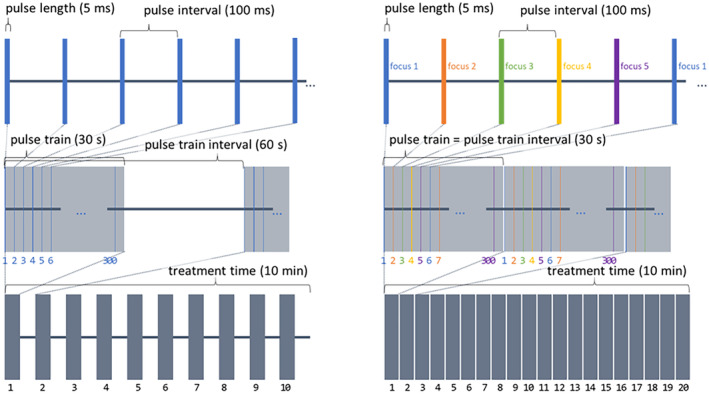

圖10 – 脈沖序列對比
圖10左為階段1.1的單焦點脈沖序列:每個脈沖串持續30秒,隨后30秒關閉,循環交替。圖10右為階段1.2/1.3的多焦點交疊脈沖序列:五個焦點按順序循環發射,每個焦點脈沖長度50 ms,脈沖重復間隔延長,從而在無強制關斷的情況下連續遞送10分鐘,實現空間平均能量分布。
安全評估:
主觀:遞送前后詢問不適感,并采用0–10分問卷評估刺痛、發熱、振動、疼痛等感覺。
影像學:遞送后約30分鐘行磁敏感加權成像(SWI),由兩名神經放射科醫生盲法讀片,檢測有無微出血。
生理:換能器表面溫度監測。
研究結果
可穿戴性與可轉向性:
所有20名參與者的amPFC均位于系統安全轉向體積內(圖4),側向位置平均?0.9±2.6 mm,仰角?3.5±5.8 mm,軸向50.5±3.7 mm。
操作者報告頭架佩戴簡單,界面引導有效;虛擬配準事后分析顯示,通過優化放置可避免大部分竇腔遮擋。
安全性:
無嚴重不良事件。無參與者提前退出。
SWI影像:所有20例掃描均判讀為正常,未見任何微出血征象。
主觀感覺:如下表所示,各項感覺的中位數均為0(無感覺),最大評分分別為:發熱5分(1人)、振動/脈沖8分(但僅1人)、聲音9分(但可能源于系統噪聲而非不適)。疼痛最高僅2分,且歸因于頭架壓力而非超聲本身。
| 感覺 | 最大評分 | 中位數 | 均值 |
| 瘙癢 | 4 | 0 | 0.4 |
| 發熱/灼燒 | 5 | 0 | 0.6 |
| 刺痛 | 8 | 0 | 2.6 |
| 振動/脈沖 | 8 | 0 | 2.1 |
| 聲音 | 9 | 0 | 2.15 |
| 緊張 | 8 | 0 | 1.6 |
| 疼痛 | 2 | 0 | 0.25 |
熱安全:換能器表面在10分鐘運行時溫度僅35–36°C(靜止空氣測試中20分鐘才達42°C);仿真顯示皮膚溫升<4.2°C,顱骨表面溫升<3°C(圖11、12)。

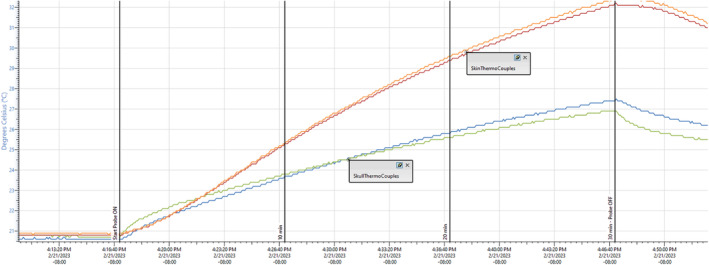

圖11 – 模擬使用熱測試結果
圖11中藍色和綠色曲線為仿生顱骨表面的溫度變化,橙色和紅色為皮膚表面的溫度變化。在10分鐘超聲暴露結束時,皮膚表面溫升約4.2°C(達25.2°C),骨表面溫升低于3°C(低于24°C),均遠低于組織損傷閾值,驗證了系統在真實耦合條件下的熱安全性。

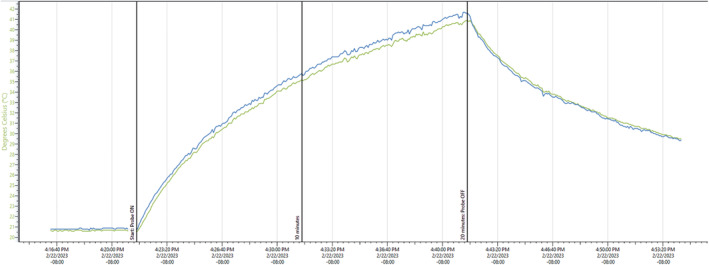

圖12 – 靜態空氣熱測試結果
圖12藍色和綠色曲線為換能器表面不同測點的溫度變化。在持續20分鐘發射(無耦合,無間斷)后,表面溫度才達到42°C;而本研究的單次最大暴露時間為10分鐘,此時溫度僅35–36°C。該測試證明即使誤在空氣中運行,也不會造成危險高溫。
遞送效率事后分析:
通過分割MRI并重新仿真(如圖13、14),發現由于顱骨的衰減和像差,實際到達靶點的峰值負壓僅為設定值的58±19%(圖15)。

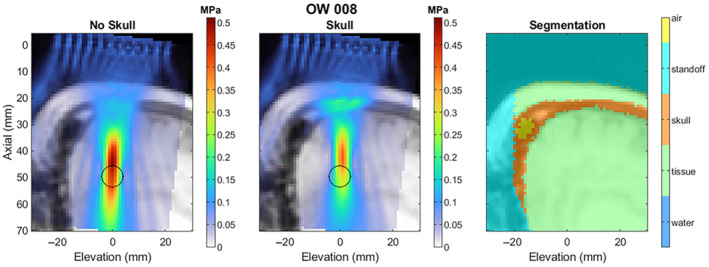

圖13 – 有利顱骨幾何的再仿真示例
圖13中展示了某位參與者的MRI分割結果(皮膚、顱骨、腦組織)以及基于實際發射參數(含顱骨)的再仿真聲場。左側為側向-仰角平面,右側為軸向-側向平面。該參與者的顱骨較薄且鼻竇較小,聲束經顱后仍保持良好聚焦,焦點偏移較小。

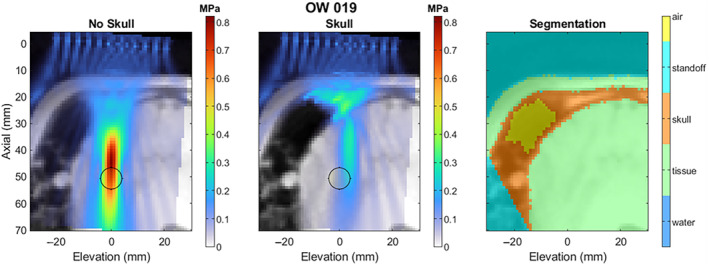

圖14 – 不利顱骨幾何的再仿真示例
圖14參與者的額竇較大且位置居中,導致聲束路徑被部分遮擋。再仿真顯示焦點嚴重畸變、峰值壓力顯著降低,且焦點向換能器方向偏移約10 mm。圖14揭示了顱骨和竇腔個體差異對遞送效率的顯著影響。

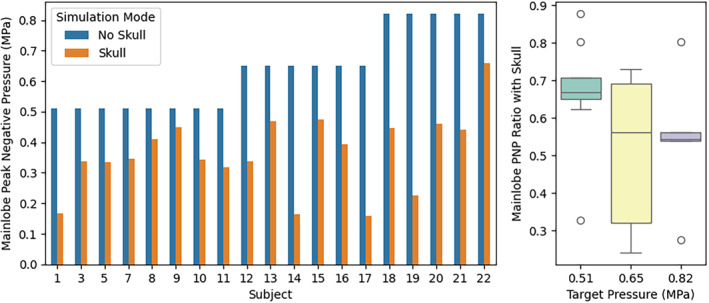

圖15 – 有/無顱骨時峰值負壓對比
圖15比較了全部20名參與者在忽略顱骨(目標壓力)與實際考慮顱骨(經顱衰減后)兩種情況下模擬得到的焦點峰值負壓。有顱骨時實際壓力平均僅為目標值的58±19%,且個體差異大(最低僅17%)。該結果量化了顱骨衰減導致的能量損失,并強調了像差校正的必要性。
焦點位置平均向換能器方向偏移8.1±2.3 mm(軸向),但側向偏移僅1.3±0.9 mm,仍遠小于焦斑尺寸(側向束寬約4–8 mm,軸向束寬約23–25 mm)。因此,盡管能量有損失,但靶區覆蓋仍可接受。
HUIYING
總結
本研究成功設計、構建并臨床驗證了一套可穿戴、可電子轉向的經顱低強度聚焦超聲系統。其核心創新與結論如下:
可穿戴設計:3D打印頭架+128陣元矩陣換能器,總重2.5磅,配合楔形耦合墊,實現了前額舒適、穩定的佩戴,10分鐘遞送耐受性良好。
可轉向能力:通過128通道獨立延時控制,實現焦點在1.8 cm×2.5 cm×2 cm體積內電子移動;結合機械滑動(±2 cm),總側向覆蓋約6.5 cm,深度40–60 mm,足以覆蓋前額葉主要皮層靶點。
硬件集成:Verasonics Vantage HIFU平臺提供190 Vpp、4 ns延時精度的128通道驅動,MATLAB軟件實現個體化波束成形與安全校驗;光學神經導航實現亞毫米級配準。
臨床安全:20名健康志愿者中無不良事件,SWI無微出血,主觀不適輕微,熱指標遠低于安全限值。階梯式遞增方案驗證了最高820 kPa(PNP)的安全性。
局限與改進方向:顱骨衰減導致實際遞送壓力僅為目標的58%,且焦點向探頭方向偏移約8 mm;部分參與者存在竇腔遮擋。未來需開發像差校正算法(通過調整各陣元延時和幅度補償顱骨影響),并將“虛擬配準”前瞻性地用于指導探頭放置,以提高遞送效率和靶點精度。
綜上,該系統為前額葉靶點的神經調控研究提供了安全、可穿戴、靈活轉向的可靠工具,為后續在抑郁癥等臨床人群中的應用奠定了堅實基礎。
-
