應用背景

電鏈鋸控制器專為直流無刷電機驅動的鏈鋸類電動工具設計。用戶僅需控制把手開關，即可開始切割工作，使用場景主要集中在林業采伐、木材加工處理、家庭與園藝DIY等場景。本方案支持上位機調試，借助上位機的參數實時顯示功能，可高效輔助開發者完成產品開發，大幅提升方案開發效率。

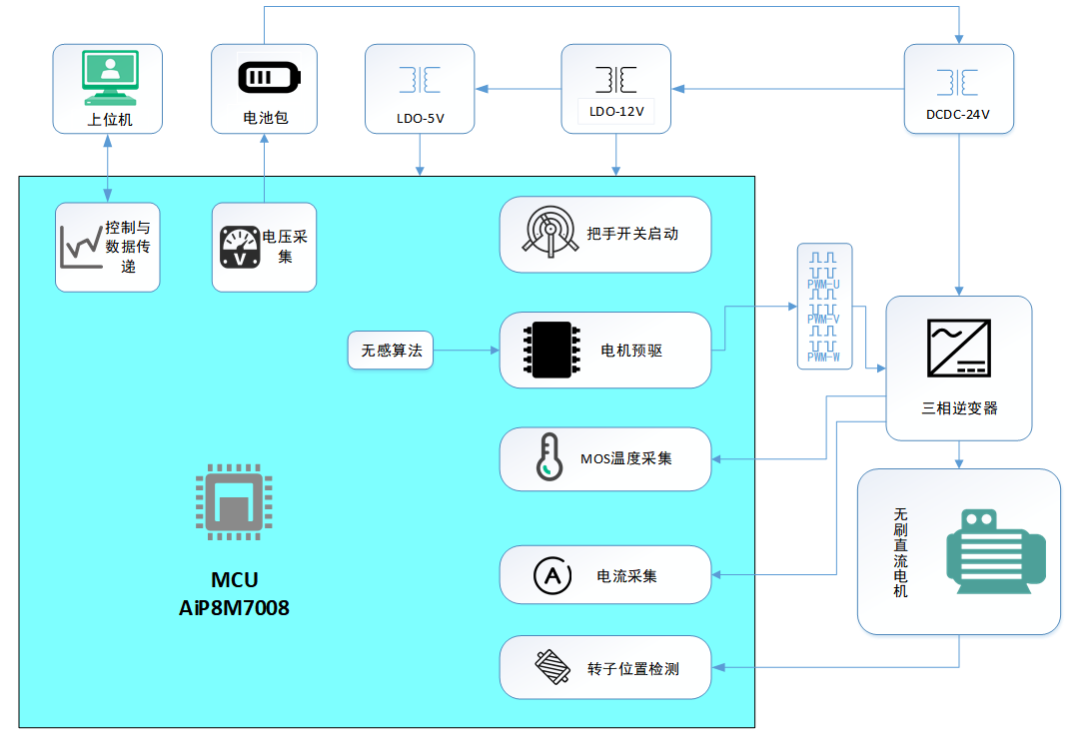

解決方案

該方案采用中微愛芯AiP8M7008芯片，AiP8M7008是一款電機專用8051內核MCU，內置256B的XRAM，256B的IRAM，8K的MTP ROM，并且內部集成了多種電機專用外設：多功能定時器模塊，1路運算放大器，2路比較器，15通道12-bit高速ADC，支持UART通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

該款電鏈鋸控制器搭載自研電機控制算法，能根據切割工況，實時匹配最佳工作邏輯，使切割效率達到最佳，讓用戶在日常使用中游刃有余。此外，該款控制器支持上位機調試，用戶可對電機的啟動狀態進行調整，查看每次啟動的參數信息；控制器調試運行過程中，還能實時監控運行參數變化，便于快速問題定位和優化。

方案特點

工作電壓：DC14-24V

最大允許電流：40A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：把手開關啟動、上位機調試

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~50000eRPM/min

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護

本款電鏈鋸控制器方案，具備工況自適應匹配算法，可根據實際工況自動調節轉速和扭矩，使電鏈鋸始終保持最佳切割狀態。并且控制器具備多種保護功能，讓每一次切割都穩定可靠，使用無憂。對比常見220V電鏈鋸，其優勢主要體現在其強大的扭矩、便攜性以及工況時的穩定性能。

方案實物

整機面貌

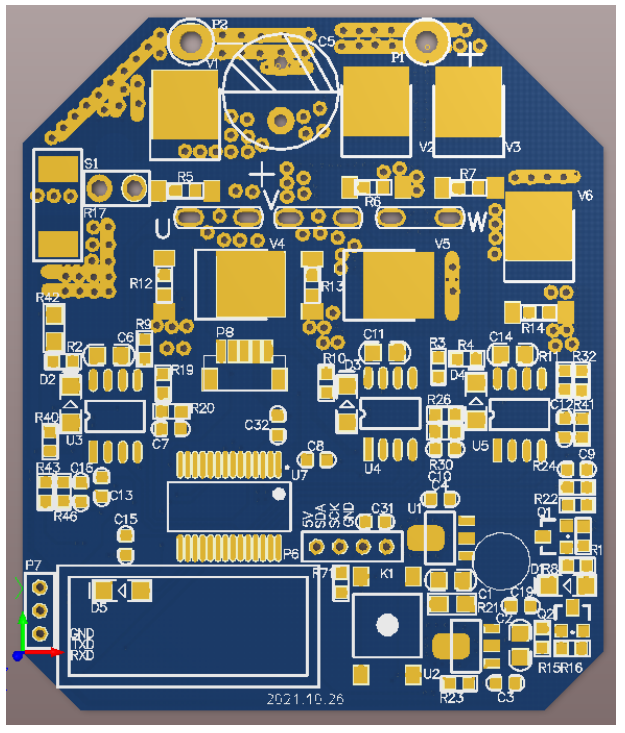

電鏈鋸PCB正面

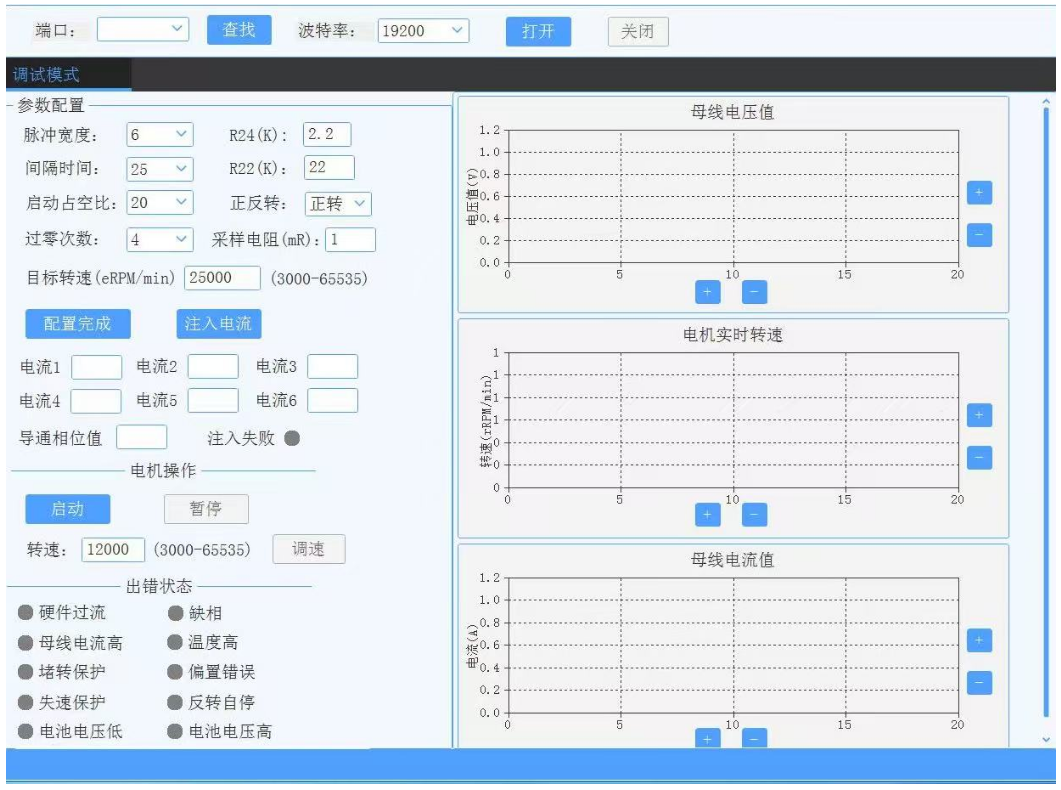

上位機調試界面

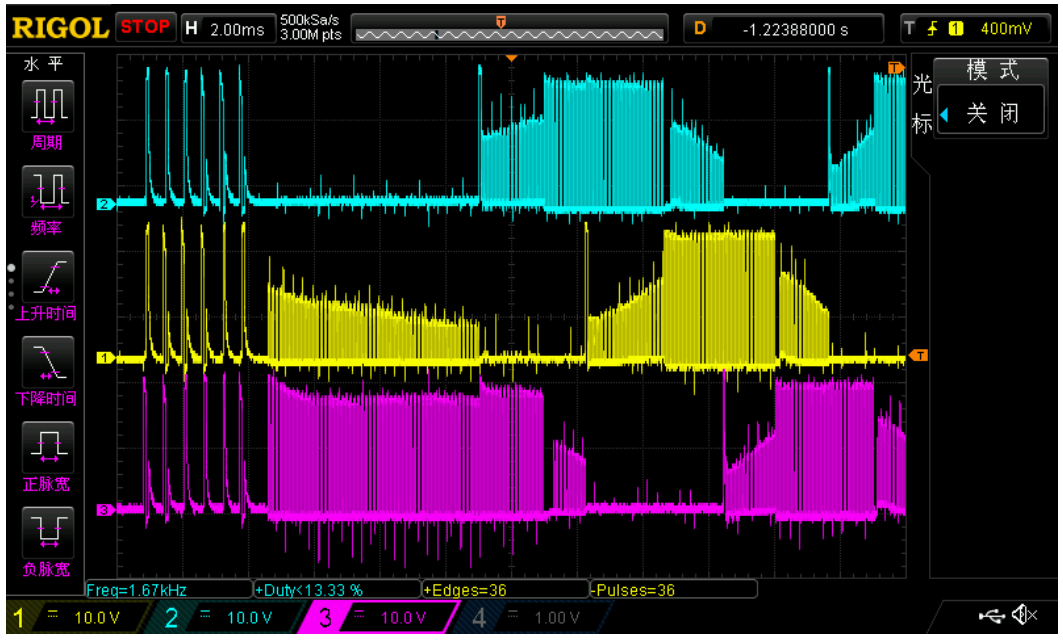

電機啟動波形圖

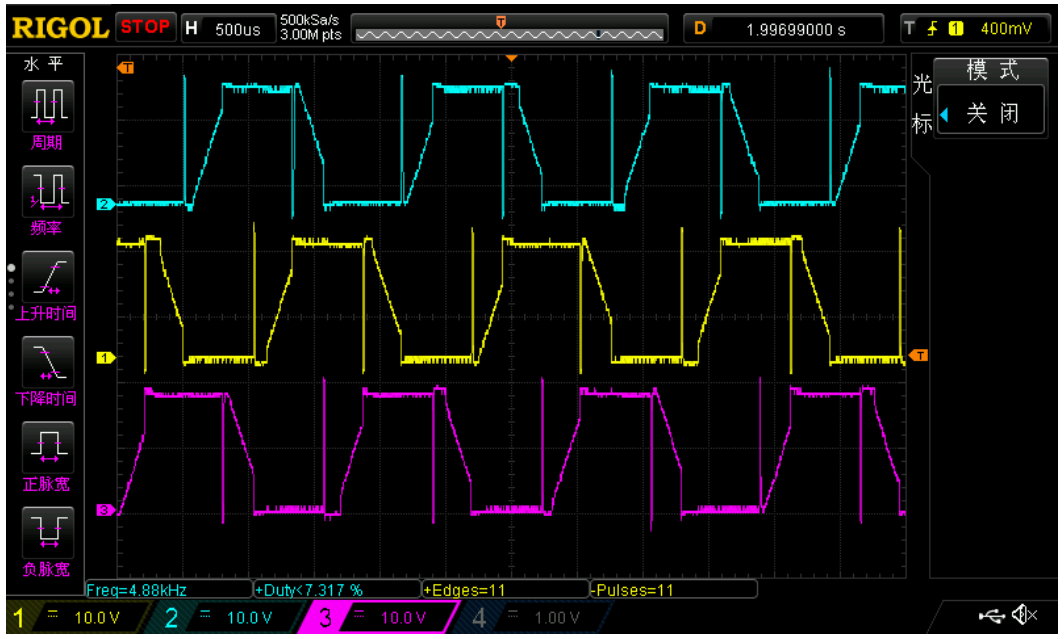

電機全占空比（100%）時波形圖

芯片資源Chip resources

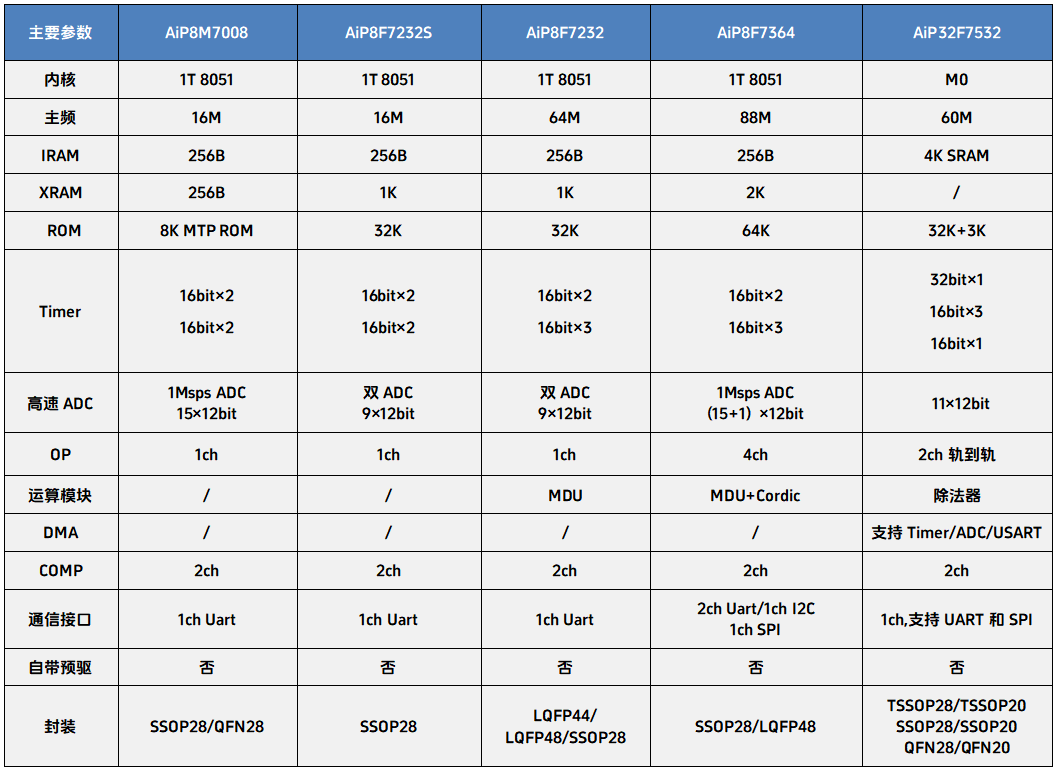

適用電鏈鋸的高性價比MCU：

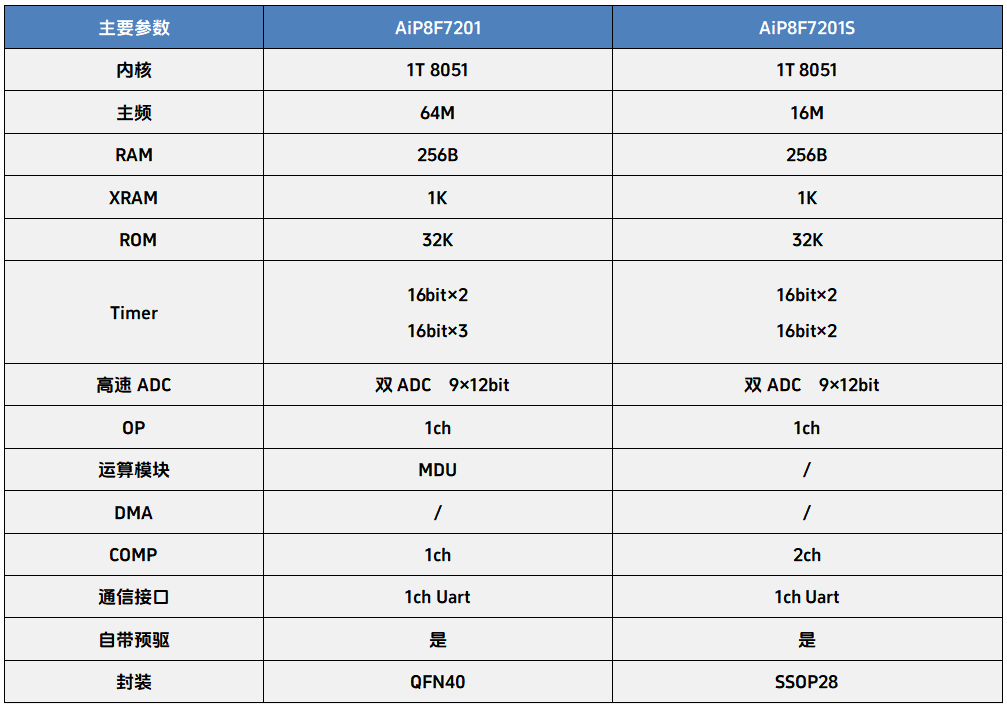

適用電鏈鋸的高集成帶預驅MCU：

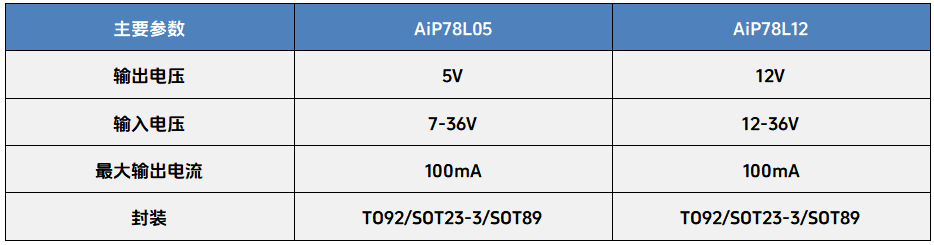

LDO：

MOS預驅：

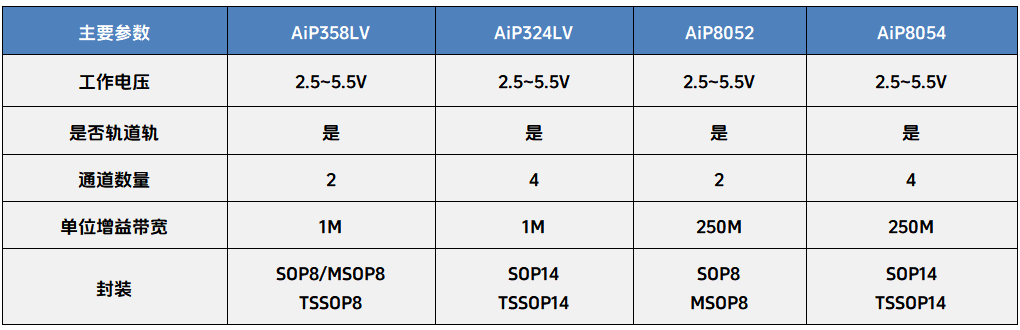

電機可選用外置運放：

結語

中微愛芯電鏈鋸控制器解決方案，以其高性能的MCU為核心，借助上位機平臺的有效輔助開發，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的電鏈鋸控制方案。該方案在可靠性、工況穩定性以及切割平穩性上優勢突出，是無刷電鏈鋸方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
