ARM Cortex-M3是一款專為嵌入式系統優化的32位RISC（精簡指令集）處理器內核，基于 ?ARMv7-M架構?，廣泛應用于STM32、GD32等微控制器中。Cortex-M3通過?哈佛流水線、雙堆棧、NVIC中斷、Thumb-2指令集?等機制，在?實時性、低功耗、代碼密度?之間取得平衡，成為32位微控制器領域的主流架構。

Cortex-M3加入了類似于8位處理器的內核低功耗模式，支持3種功耗管理模式：通過一條指令立即睡眠；異常/中斷退出時睡眠；深度睡眠。使整個芯片的功耗控制更為有效。

內核架構與總線結構：

哈佛架構?：Cortex-M3采用改進型哈佛結構，擁有?獨立的指令總線（I-Code）和數據總線（D-Code）?，允許取指與數據訪問并行進行，提升吞吐率。

統一地址空間?：盡管總線分離，但指令和數據共享?同一4GB線性地址空間?，并非獨立編址。

三級流水線?：包括?取指（Fetch）、譯碼（Decode）、執行（Execute）?，結合?靜態分支預測?，減少分支指令導致的流水線斷流。

指紋識別芯片-P1032BF1

指紋芯片 - P1032BF1是一款基于ARM Cortex-M3的單片機，專為Wi-Fi /藍牙通信控制而設計；能夠?qū)崿F(xiàn)指紋的圖像采集、特征提取、特征比對，可應用于智能鎖；支持大型程序代碼和擁有大型嵌入式SRAM，也可用于一般的MCU應用。

P1032BF1是一個CMOS設備。輸入信號上的浮動電平導致設備運行不穩定，電流消耗異常。上拉或下拉電阻應適當用于輸入或雙向引腳。ARMCortex-M3內核的預取部件具有分支預測功能，可以預取分支目標地址的指令，使分支延遲減少到一個時鐘周期。

P1032BF1為濕敏感元器件；濕氣敏感等級為3級，支持3.3V至5V電源；采用QFN32-5x5mm封裝；嵌入式POR、LVD、WDG,32.768KHz振蕩器用于系統鎖相環和RTC,1到30MHz時鐘輸入系統鎖相環,內部48MHz工廠裁剪RC。

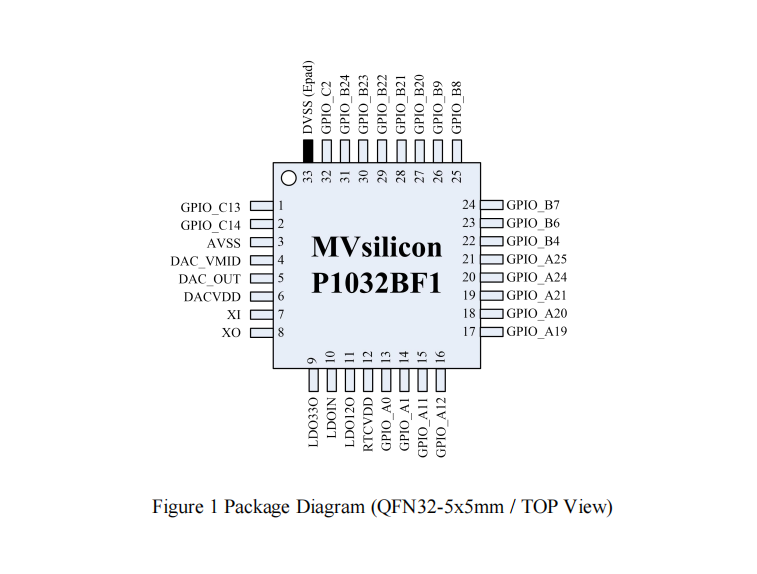

包裝示意圖（QFN32-5×5毫米）:

包裝示意圖（QFN32-5×5毫米）

指紋識別芯片 - P1032BF1特點：

核心：ARM Cortex-M3，較大頻率為96MHz

存儲:嵌入式8M位閃存，用于程序代碼和數據存儲、128K字節SRAM

時鐘、復位和電源管理:

-嵌入式LDO，支持從3.3V到5V的電源

-嵌入式POR、LVD、WDG

-用于系統鎖相環和RTC的32.768KHz振蕩器

-1至30MHz時鐘輸入系統鎖相環

-內部48MHz工廠修整RC

低功耗:睡眠、深度睡眠模式、為RTC和176Byte備份寄存器提供獨立電源

帶音量控制的音頻DAC

5通道12位SAR ADC

調試模式:Serial Wire Debug(SWD)

具備中斷能力的22個I/O端口

連接：2 UARTs、1個SPI主接口，1個SPI從接口、SDIO接口:

-OTG 2.0全速OTG PHY控制器

-IR (NEC)解碼器

固件保護和升級:

-48位唯一ID

-flash代碼加密機制

-固件可以通過SD盤或u盤進行更新

計時器：3定時器、7 pwm, 1 PWC
