MEMS（微機電系統）傳感器憑借微型化、低功耗、高靈敏度的核心優勢，已廣泛應用于消費電子、車載電子、工業控制、醫療健康等多個領域，其內部微米級微結構（如振膜、懸臂梁）的完整性直接決定感知精度與運行可靠性。在MEMS傳感器量產過程中，SMT貼片環節的回流焊工藝（常規溫度260℃±5℃）成為防護技術的核心考驗——傳統防護材料易在高溫下失效，導致傳感器內部微結構受損、污染物侵入，嚴重影響量產良率與長期穩定性。微爾斯聲學透氣膜以材料創新為核心，針對性破解MEMS傳感器耐高溫回流焊防護難題，構建“高溫適配+環境防護+性能無損”的一體化解決方案，適配規?；a(chǎn)需求，助力MEMS傳感器產業升級。

一、MEMS傳感器耐高溫回流焊防護核心痛點

MEMS傳感器的熱敏感性與微型化特性，使其在回流焊高溫制程中面臨多重不可規避的防護痛點，直接制約量產效率與產品可靠性，核心痛點集中在三個維度：

1. 高溫制程適配性不足：MEMS傳感器內部微結構（如MEMS麥克風振膜厚度常＜1μm）對溫度極度敏感，回流焊260℃高溫環境下，傳統防護膜（如普通PTFE膜、無紡布）易軟化、變形、碳化，失去防護功能；同時，高溫會導致傳感器腔體內外產生劇烈氣壓差，易壓損內部微結構，引發性能漂移或直接失效。此外，MEMS傳感器多采用QFN、LGA、CSP等窄間距封裝（焊盤間距常低于0.4mm），高溫下的熱應力不均易加劇封裝翹曲，進一步損傷內部結構。

2. 生產與防護的矛盾突出：回流焊過程中，錫膏熔化產生的霧化熔滴、金屬碎屑、助焊劑殘留等污染物，易通過傳感器出聲孔、壓力孔等通道侵入內部，造成電路短路、微結構堵塞；但傳統防護方案若要提升防護等級，往往會阻礙聲波、壓力等物理量傳導，導致傳感器性能衰減，無法兼顧“量產工藝適配”與“核心性能保留”。同時，傳統防護材料難以適配自動化貼片流程，需額外增加人工操作，降低生產效率。

3. 后續環境防護銜接不暢：即使傳感器通過回流焊制程，后續應用中仍需面對粉塵、液態水、溫濕度變化等復雜環境，傳統防護材料經高溫后防護性能大幅衰減，無法形成長期穩定的防護屏障，導致傳感器在使用過程中故障率偏高，縮短使用壽命。此外，部分防護材料不具備耐化學腐蝕性，無法適配車載、工業等嚴苛場景的長期使用需求。

二、微爾斯聲學透氣膜耐高溫回流焊解決方案核心設計

微爾斯針對MEMS傳感器回流焊防護痛點，依托改性ePTFE膨體氟材料創新技術，推出WERS MEMS聲學透氣膜解決方案，以“耐高溫、高防護、高兼容、高透聲”為核心，實現回流焊制程防護與全生命周期環境防護的無縫銜接，無需改變傳感器原有結構設計，適配SMT自動化量產流程，從材料、結構、工藝三個維度構建全方位防護體系。

（一）核心材料：改性ePTFE膜，筑牢高溫防護基礎

解決方案的核心在于微爾斯聲學透氣膜的材料創新，其采用經過特殊高溫改性處理的ePTFE（膨體聚四氟乙烯）材料，區別于傳統PTFE膜，具備三大核心特性，完美適配回流焊高溫需求：

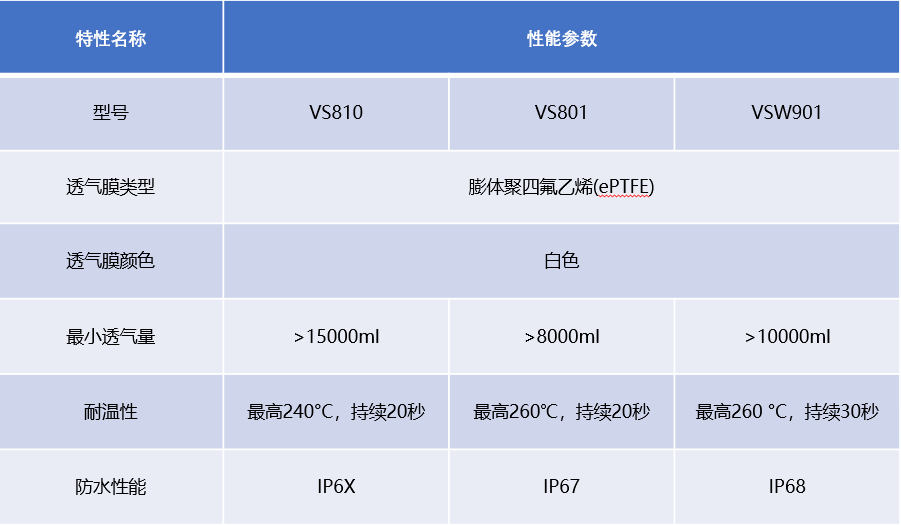

1. 極致耐高溫性能：膜材可穩定耐受-40℃至260℃，完全匹配回流焊260℃±5℃的高溫制程，在高溫環境下不軟化、不變形、不碳化，能持續保持結構完整性，有效阻擋焊接過程中的污染物侵入，同時避免高溫氣壓差對傳感器內部微結構的壓損，從源頭保障傳感器量產良率。作為ePTFE膨體膜材料創新者之一，微爾斯通過精準的材料改性工藝，讓膜材在高溫下仍能維持穩定的物理性能，突破傳統材料的耐高溫瓶頸。

2. 納米級微孔結構優勢：膜材擁有0.1-10μm的納米級微孔結構，遠小于水滴（100μm以上）與粉塵粒徑（50μm以上），可實現IP67/IP68級防水防塵防護，能高效阻隔焊接過程中的霧化錫膏、金屬碎屑、助焊劑殘留，同時微孔結構可快速平衡傳感器腔體內外氣壓差，緩解高溫與溫濕度變化引發的氣壓積聚，防止微結構損傷與凝露產生，兼顧防護與壓力平衡雙重需求。

3. 輕薄易集成與化學惰性：膜材厚度可低至0.01mm（僅為人類頭發絲直徑的六分之一），重量輕、柔韌性好，可精準貼合MEMS傳感器的出聲孔、壓力孔等關鍵位置，不會引入封裝應力，適配微型化MEMS傳感器的集成需求，無需改變傳感器原有結構設計。同時，材料具備優異的化學惰性，耐油污、抗腐蝕，可銜接后續復雜環境防護，延長傳感器使用壽命，適配車載、工業等嚴苛場景。

（二）結構設計：精準適配，兼顧防護與性能無損

微爾斯聲學透氣膜采用“定制化貼裝結構”，根據MEMS傳感器的封裝類型（如QFN、LGA、CSP）、出聲孔位置，設計專屬貼裝方案，核心結構設計亮點如下：

1. 雙重防護結構：采用“聲學透氣膜+專用壓敏膠”的復合結構，壓敏膠同樣經過高溫改性處理，可耐受260℃回流焊高溫，不脫膠、不溢膠，避免膠層高溫失效導致膜材脫落；膜材直接覆蓋傳感器關鍵開孔，形成第一道防護屏障，壓敏膠則確保膜材與傳感器表面緊密貼合，杜絕污染物從貼合縫隙侵入，實現雙重防護。

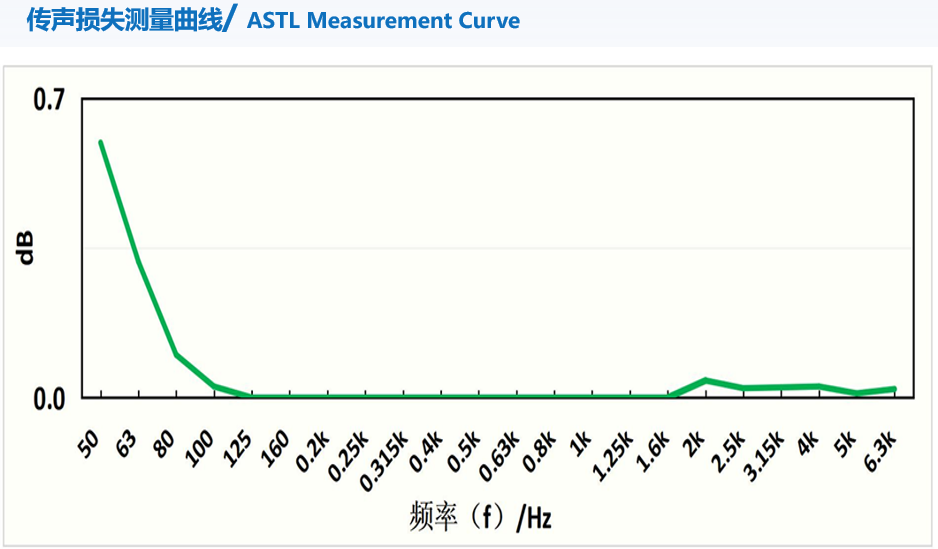

2. 聲學無損傳導設計：針對MEMS麥克風等聲學類傳感器，膜材經過聲學優化處理，聲學損耗＜1dB、信噪比損失＜2dB，可實現近無損透聲，完美保留傳感器的拾音靈敏度與原音還原度，解決了傳統防護方案“防護與聲學性能不可兼得”的痛點。對于壓力傳感器、超聲波傳感器，膜材的透氣特性不影響壓力傳導與聲波傳輸，確保感知精度不受影響。

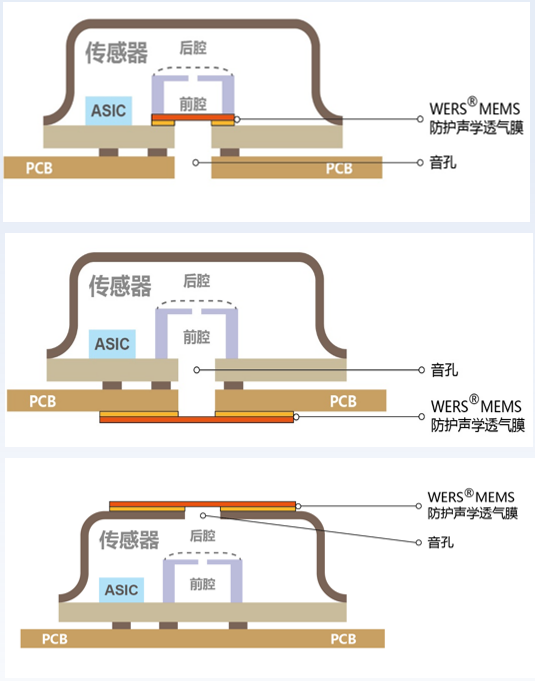

3. 精準定位設計：膜材可通過激光切割實現±0.05mm精度定位，適配MEMS傳感器的微型化開孔，貼裝后不遮擋關鍵結構，不影響傳感器與PCB板的焊接精度，同時適配SMT自動化貼片設備，可實現自動拾取、精準貼裝，無需額外調整生產流程，提升量產效率。根據傳感器出聲孔位置不同，可選擇頂部貼裝（直接覆蓋出聲孔）或背部貼裝（借助電路板預留通孔實現聲學連通）兩種方式，靈活適配不同封裝設計。

（三）工藝適配：無縫銜接SMT回流焊，降低量產成本

解決方案無需改變MEMS傳感器原有SMT生產流程，可無縫銜接回流焊工藝，具體實施流程簡單高效，分為三個步驟：

1. 預處理：根據MEMS傳感器的型號與開孔尺寸，定制切割微爾斯聲學透氣膜，確保膜材尺寸與開孔精準匹配；對傳感器貼裝區域進行清潔，去除油污、灰塵，確保貼合緊密。同時，根據傳感器封裝類型（如窄間距CSP），優化膜材切割精度，避免影響焊接間距。

2. 貼裝：通過SMT自動化貼裝設備，將定制化微爾斯聲學透氣膜精準貼裝于傳感器關鍵開孔位置，壓敏膠快速貼合，確保無氣泡、無縫隙；貼裝后可直接進入回流焊工序，無需額外固化處理，簡化生產流程。膜材的輕薄特性的可避免貼裝過程中產生封裝應力，保護傳感器內部微結構。

3. 檢測與優化：回流焊完成后，通過聲學測試、防護等級測試（IP6X~IP68）、高溫循環測試，驗證防護效果與傳感器性能；針對不同應用場景，可模擬極端環境（如高低溫循環、濕熱測試），優化貼裝工藝，確保長期可靠性。同時，膜材的透氣性允許制程中進行聲學性能在線檢測，提前攔截不良品，進一步提升量產良率。

三、解決方案核心優勢

相較于傳統MEMS傳感器回流焊防護方案，微爾斯聲學透氣膜解決方案具備四大核心優勢，全方位解決行業痛點：

1. 高溫適配性強：260℃耐高溫回流焊，寬溫域穩定工作，可直接適配SMT自動化量產流程，無需調整生產工藝，將傳感器量產良率從傳統方案的95%以下提升至99.5%以上，大幅降低生產成本。同時，膜材可耐受多次回流焊，適配復雜生產流程需求。

2. 防護與性能兼顧：IP67/IP68級防水防塵，有效阻隔焊接污染物與后續環境侵蝕，同時實現聲學、壓力信號無損傳導，不影響傳感器感知精度，解決傳統方案“防護與性能二選一”的難題。材料的化學惰性與抗老化特性，可延長傳感器使用壽命30%以上。

3. 集成便捷：膜材輕薄、精度高，可定制化適配不同型號、不同封裝的MEMS傳感器，無需改變傳感器原有結構設計，適配微型化、高集成度的發展趨勢，尤其適合窄間距封裝的MEMS傳感器應用需求。

4. 全生命周期防護：不僅解決回流焊高溫防護難題，還能為傳感器后續使用過程提供長期穩定的環境防護，適配消費電子、車載、工業、醫療等多領域復雜應用場景，降低終端產品售后故障率。例如在消費電子領域，可使MEMS麥克風進水返修率下降62%；在工業領域，可使傳感器故障率降低58%以上。

四、應用案例驗證

微爾斯聲學透氣膜耐高溫回流焊解決方案已在多領域MEMS傳感器中實現規模化應用，經過頭部企業量產驗證，防護效果與量產適配性均達到行業領先水平，以下為兩大典型案例：

案例一：消費電子領域——高端智能手機MEMS麥克風回流焊防護

某頭部手機廠商推出的IP68級三防旗艦機型，其內置的MEMS麥克風需滿足兩大核心需求：一是耐受260℃回流焊高溫，適配SMT自動化量產；二是實現IP68級防水防塵，同時保障通話清晰度。此前采用傳統PTFE防護膜，存在高溫脫膠、聲學損耗過大等問題，麥克風售后返修率高達5%，量產良率僅94%。

引入微爾斯聲學透氣膜解決方案后，定制化膜材精準貼裝于MEMS麥克風出聲孔，實現三大突破：一是膜材與壓敏膠均耐受260℃回流焊，適配自動化貼片流程，量產良率提升至99.6%；二是IP68級防護有效阻隔焊接過程中的錫膏熔滴與后續使用中的雨水、汗液，麥克風進水返修率下降62%；三是聲學損耗＜1dB，完美保留通話清晰度與錄音保真度，用戶體驗大幅提升。目前，該方案已成為該廠商旗艦機型MEMS麥克風的標準防護配置，實現規模化量產。

案例二：車載電子領域——車載MEMS麥克風回流焊防護

某新能源汽車企業的車載語音交互系統，其內置的MEMS麥克風需適應車內極端溫差（-40℃至85℃），同時需耐受回流焊高溫，確保語音識別精準度。傳統防護方案無法兼顧高溫適配與溫差穩定性，導致麥克風在回流焊后易出現性能漂移，語音識別準確率不足95%。

采用微爾斯聲學透氣膜解決方案后，膜材的寬溫域特性完美適配回流焊高溫與車載極端溫差，同時實現IP68級防護，阻隔車內粉塵、水汽侵蝕；近無損透聲特性確保語音信號清晰傳輸，車載語音識別準確率提升至99%以上。該方案適配新能源汽車SMT量產流程，無需調整原有工藝，已應用于該企業全系車型，顯著提升了車載語音交互系統的可靠性。此外，膜材的抗腐蝕特性可有效抵御車內融雪劑、油污等侵蝕，延長麥克風使用壽命。

五、解決方案總結與展望

微爾斯聲學透氣膜的耐高溫回流焊解決方案，精準破解了MEMS傳感器量產過程中“高溫防護、性能保留、量產適配”的核心矛盾，以改性ePTFE材料為核心，通過定制化結構設計與工藝適配，實現了“回流焊高溫防護+全生命周期環境防護+性能無損”的三重目標，適配SMT自動化量產，大幅提升生產效率與產品可靠性，降低生產成本。

目前，該解決方案已廣泛應用于消費電子、車載電子、工業控制、醫療設備等領域的MEMS傳感器（如MEMS麥克風、壓力傳感器、超聲波傳感器），獲得行業頭部企業的廣泛認可。未來，隨著MEMS傳感器向更小尺寸、更高精度、更嚴苛場景（如極端高溫、強腐蝕環境）升級，微爾斯將持續優化聲學透氣膜的耐高溫性能與防護等級，推出更具針對性的定制化解決方案，同時推動膜材向超薄化、多功能集成方向發展，融入防油、抗紫外等多重功能，助力MEMS傳感器產業高質量發展，拓展其應用邊界。

六、關于微爾斯科技

微爾斯新材料事業部（VONM）專注于高分子微孔多材料的研發與應用，依托掌握的膜改性技術、復合技術及功能性技術（疏水疏油透氣、防水透聲通音、微孔精密過濾等）。現已開發了eptfe防水透氣膜、防水透聲通音膜、多孔過濾膜、eptfe管狀膜等。并且可以根據要求定制產品及解決方案，以滿足各領域的不同應用需求。
