ZTMI致遠儀器PA600六通道高精度功率計重磅上市！高精度、多通道、高性價比，覆蓋光儲、新能源汽車、電機變頻器、電源等場景測試需求，為多通道電參數測試提供全能的解決方案。

隨著光儲、新能源汽車、工業變頻等產品架構日趨復雜，逆變器多路MPPT、儲能PCS雙向多路變換、六相電機等多節點同步電參數測量已成工程測試剛需，且要求各通道數據保持一致性。

傳統單通道或三通道功率計在面對這類多通道同步測試需求時存在明顯局限：多臺設備級聯時，通道間采集數據一致性難保障；多臺級聯的采購與維護成本，通常也高于同等精度規格的單臺六通道設備。

基于此，ZTMI致遠儀器針對性推出PA600六通道高精度功率計。以單臺設備的靈活配置，為多節點電參數測試提供更高效、更高性價比的解決方案。

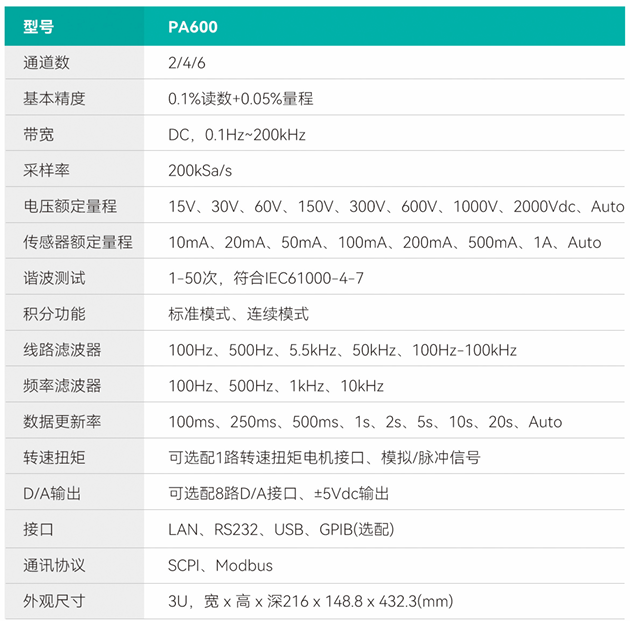

圖2 PA600參數詳情

四項關鍵設計

一、六通道同步采集，電壓等級提升至2000Vdc

PA600支持六通道功率同步采集，采用單張板卡兩組通道的方式，整機3U半寬尺寸。電壓等級提升至2000Vdc，電流輸入端采用DB9接口，內置±15V傳感器供電功能，相比傳統5A/50A測量板卡匹配高精度傳感器的方案，DB9板卡的使用更加便捷。

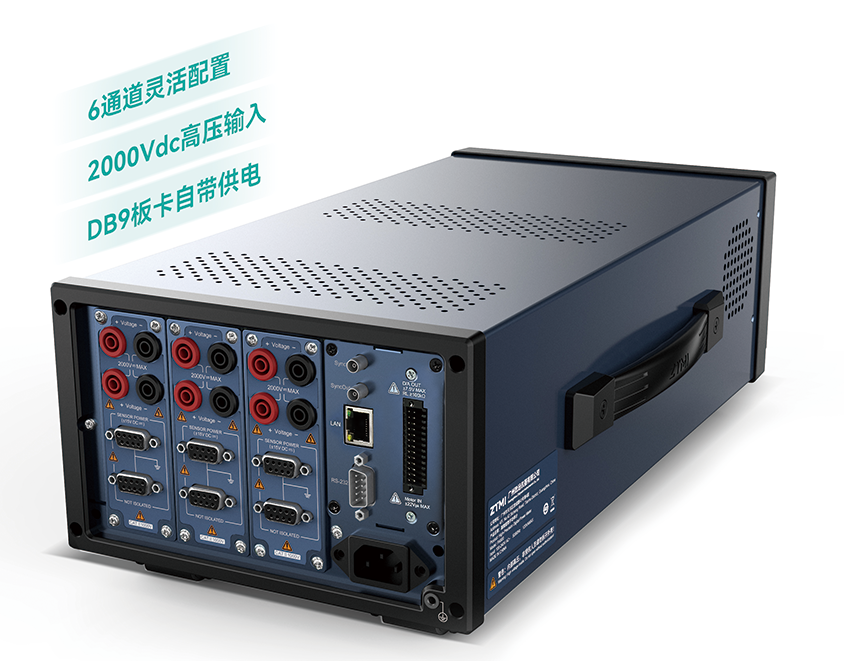

圖3 PA600板卡視圖

二、觸屏操作，集中呈現，快速上手

對比傳統功率計，PA600采用高清LCD屏幕進行觸屏操作，更方便進行人機交互，功率、積分、諧波等所有數據同步分析處理，以更直觀的方式呈現測試結果。

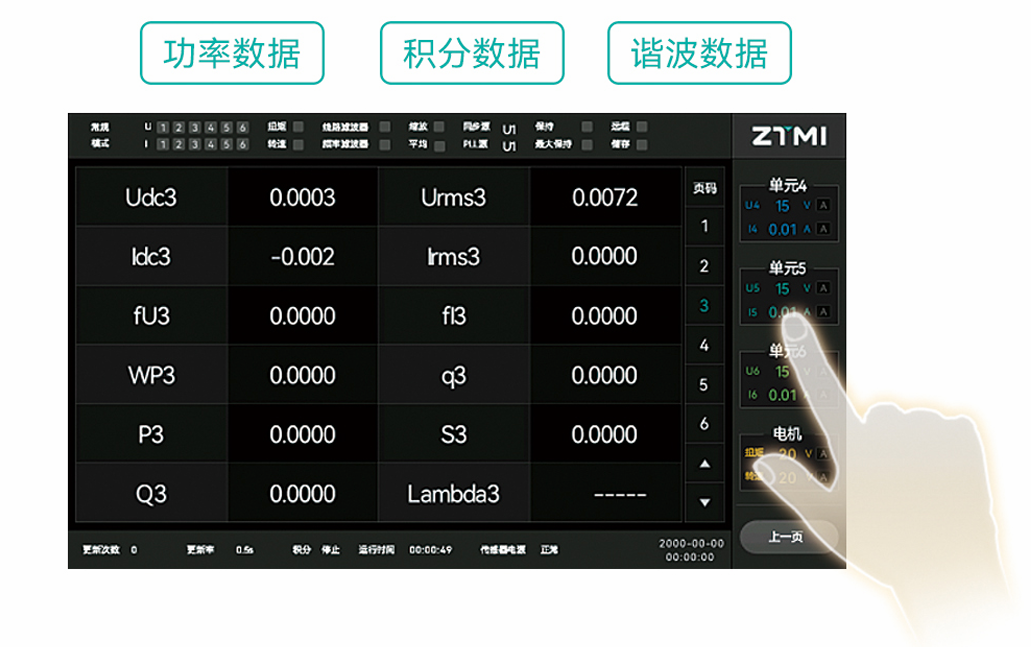

圖4 PA600觸屏式操作

三、支持IEC61000-4-7，輕松應對諧波合規性測試

PA600標配支持IEC61000-4-7諧波測量規范，滿足全新標準下5Hz的頻譜分辨率及200ms的無間隙測試時間窗要求，可精確分析THD、基波成分、1-50次諧波含量及各次相位差。

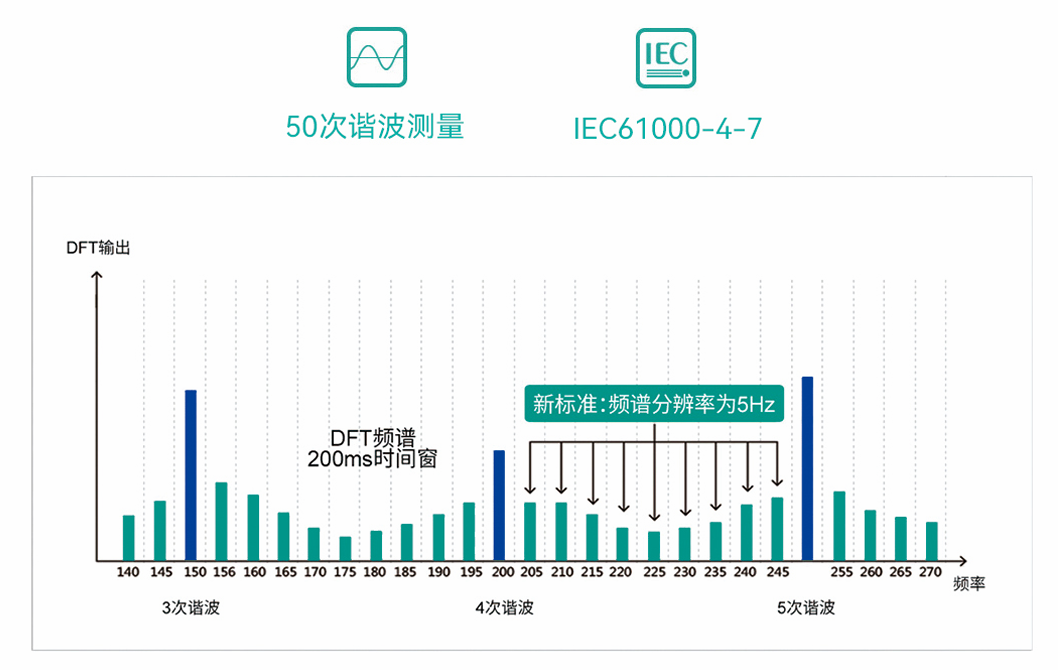

圖5 IEC61000-4-7國際諧波測試標準

四、新增D/A輸出選件和電機測量選件

通過D/A選件，可將電壓、電流、功率等測量數據輸出到數據記錄儀進行記錄(±5Vdc輸出)，最多可以設置8個項目。其中電機接口支持一組電機轉速扭矩的測試，支持模擬信號輸入或脈沖信號輸入。

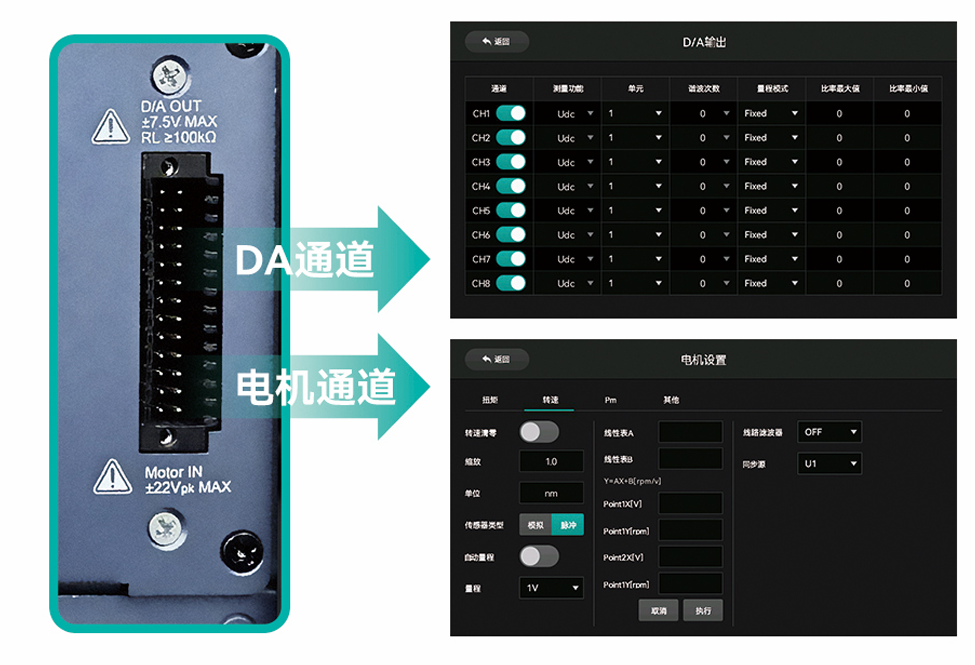

圖6 PA600的D/A和電機選件

典型應用場景

光伏儲能

針對逆變器多路MPPT、儲能雙向PCS、光儲一體機等產品的測試需求，PA600六通道同步采集可一次性覆蓋直流輸入、直流母線、逆變輸出、并網側等全鏈路節點，同步分析各級轉換效率、功率損耗與諧波特性，效率分析與合規測試在同一次測量中完成。

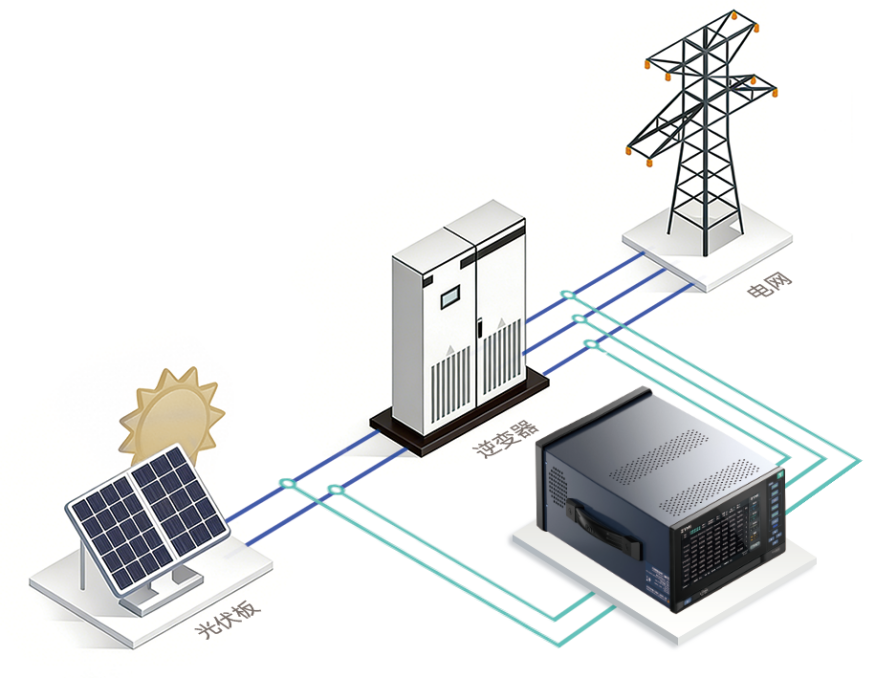

圖7 逆變器測試

新能源汽車

PA600可完成電驅、OBC、DC-DC、充電樁多節點同步測量，完成整車電系統的能效、損耗、諧波等測試，2000V高壓量程適配高壓平臺車型的測試需求。

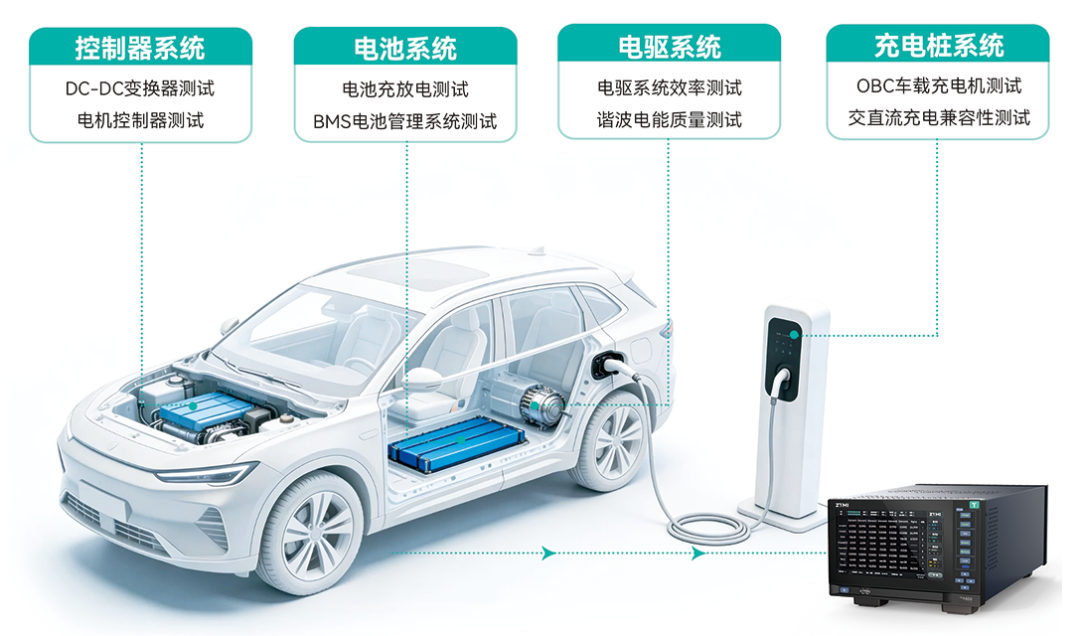

圖8 新能源汽車測試

電機與變頻器

PA600可覆蓋變頻器電網輸入、直流母線、三相輸出等節點，搭配轉速扭矩選件，同步完成電參數與電機參數的測試，精準分析變頻器對電機性能的影響。

電源

針對電源的研發、生產、檢測全流程測試需求，PA600可同時完成多路電源輸出的電參數測試，精準捕捉電源的損耗、功耗、轉換效率等核心參數，搭配諧波分析、積分功能，一站式完成電源的性能驗證。

靈活選型，按需配置

PA600系列可根據測試節點數量、信號接口類型及功能需求靈活選配，精細控制采購成本。

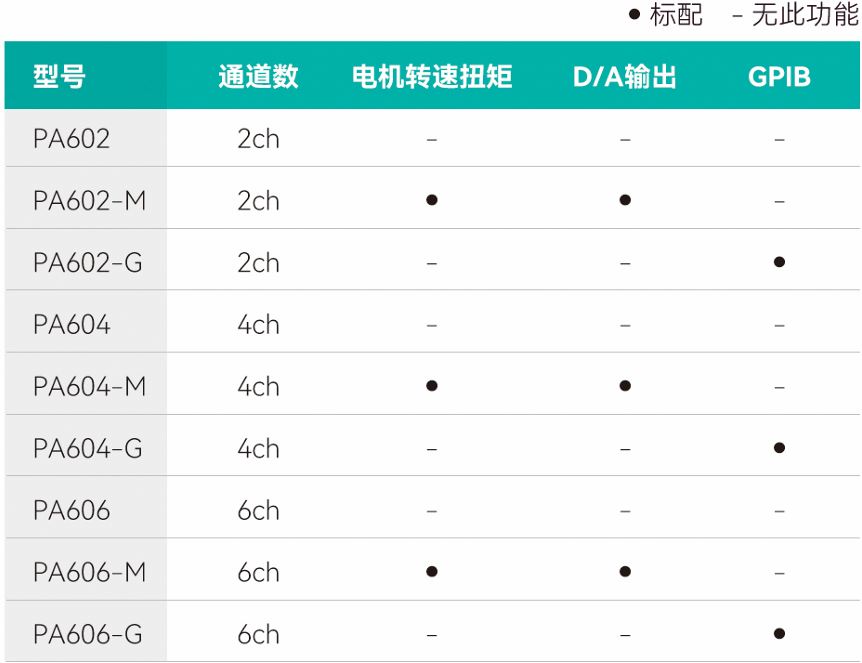

圖11 PA600選型信息

結 語

PA600系列功率計針對多通道同步測試場景而設計，每一項設計都明確指向具體的工程問題。如需了解具體配置方案或申請樣機測試，歡迎聯系致遠儀器銷售團隊。
