ETHERCAT轉MODBUS RTU網關破解PLC與儀表協議異構難題

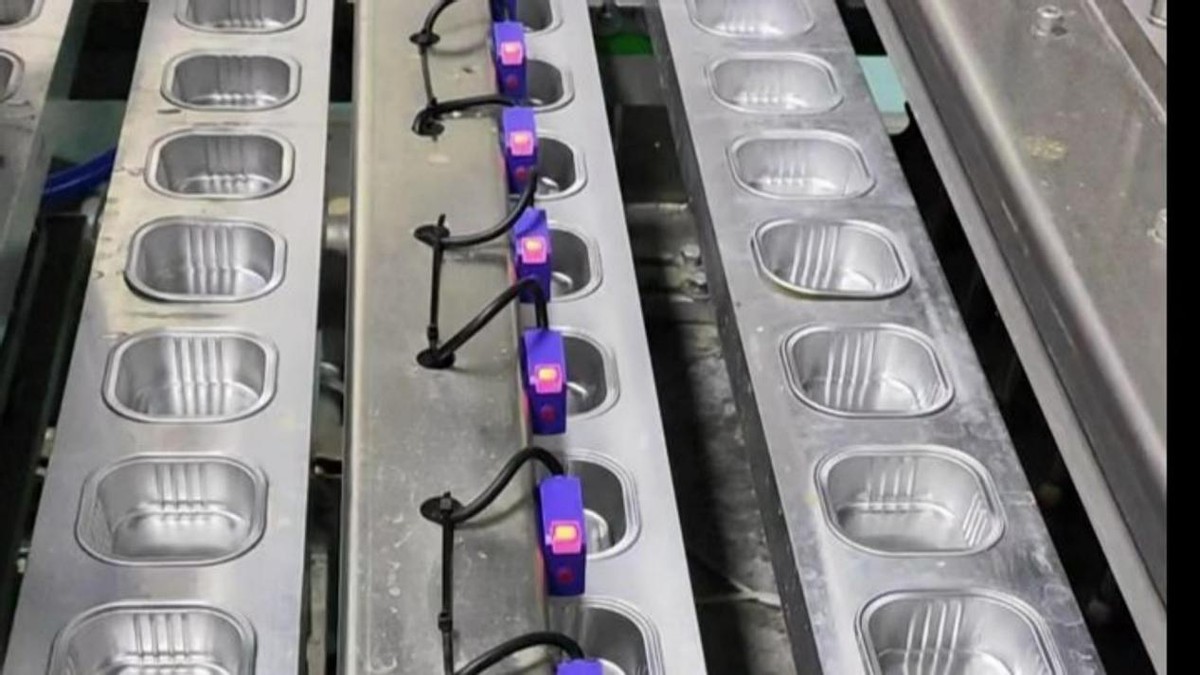

某寵物食品生產廠的灌裝環節近期遇到一個典型問題：倍福CX5130 PLC采用EtherCAT協議，而現場六臺梅特勒-托利多IND331稱重儀表僅支持Modbus RTU。兩種協議“語言不通”，導致PLC無法實時讀取灌裝凈重，生產線被迫手動抄錄數據，效率低下且易出錯。

該IND331儀表的關鍵參數為：激勵電壓10VDC，信號范圍0-20mV，檢定分度值3000e，內部分辨率約200,000，串行通訊接口RS485，Modbus RTU模式，波特率9600，8位數據位，無校驗，1停止位。

要實現協議互通，關鍵在于選用了疆鴻智能JH-ECT002網關。該網關作為EtherCAT從站接入倍福系統，同時以RS485接口連接儀表。配置時，先在網關管理軟件中映射儀表的寄存器地址——重量值存儲在40001寄存器（浮點型，占用2個寄存器），狀態字存儲在40003。隨后在TwinCAT中導入網關的XML設備描述文件，將網關識別為標準EtherCAT從站。

現場調試中，發現儀表數據刷新滯后約200ms。分析后確認是儀表自身的濾波參數過重，將數字濾波系數由8降至4，同時將網關輪詢周期設為50ms，問題解決。目前灌裝凈重穩定進入PLC，每袋誤差控制在±2克內。

總結：JH-ECT002網關解決了EtherCAT與Modbus RTU的物理層與協議層雙重異構問題，避免了更換儀表或改造PLC的高成本。協議轉換不是簡單的電氣轉接，而是數據映射、時序匹配和異常處理的系統性工程——選對網關，等于打通了自動化孤島的“任督二脈”。
