大數據分析與人工智能已成半導體制造核心技術，行業核心挑戰并非數據采集，而是獲取可被大規模使用、分析并快速響應的就緒型數據。普迪飛 Jon Holt 在 2025 年用戶大會提出：“如何應對數據爆發式增長，整合數據孤島信息，以所需規模與性能實現實際價值？”
故障檢測與分類（FDC）是晶圓廠制程控制和良率分析的關鍵數據源，其設備軌跡數據與良率、電性測試結果高度相關，但因高容量、高頻率、高復雜度難以高效管理分析；缺乏分析就緒的 FDC 數據，便無法可靠支撐良率根因分析、自動化控制及 AI 驅動應用。
本文將闡述分析就緒型 FDC 數據對良率根因分析的重要性，揭示其破解在線量測相關難題、賦能生產環境可信 AI 應用的路徑。

注：本文所述 FDC 數據，特指記錄加工期間腔體與設備運行狀態的時序傳感器軌跡數據。

PDF

一、半導體制造中的 FDC 數據是什么？

FDC 設備軌跡（ET）數據，是晶圓加工時從半導體設備采集的時序傳感器信號，涵蓋壓力、溫度、氣體流量等參數，記錄設備執行制程配方的真實狀態。

每次制程運行都會持續生成傳感器數據，結合設備、腔體等上下文信息，可完整還原制程執行過程，而非僅判斷制程成敗。

這種對設備狀態的直觀記錄，使其成為分析制程穩定性、監控參數波動、關聯設備狀態與下游良率及電性性能的核心數據源。

PDF

二、FDC 在芯片制造中為何重要？

半導體制造以制程為核心，器件性能、良率與可靠性，既取決于設計目標，更依賴數百道精密工序中晶圓加工的一致性與精準度。

FDC 設備軌跡數據的核心價值，在于直接呈現制程真實狀態 —— 下游量測反映結果，而設備軌跡記錄壓力穩定性、熱響應等結果產生的物理?xiàng)l件。

多數良率與參數問題并非突發故障，而是源于設備微小漸進式變化，這類變化長期不觸發告警、難被在線量測察覺，卻會累積影響良率與電性性能，FDC 設備軌跡是捕捉此類變化的最早數據源。

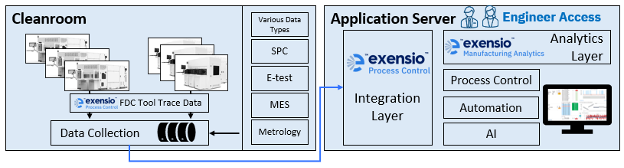

圖 1 FDC 數據采集與應用流程圖

隨著晶圓廠產能與復雜度提升，F(xiàn)DC 提供了統一的數據驅動方法，可對比多設備、多腔體、多供應商的設備狀態，系統性定位波動根源。

PDF

三、傳統 FDC 如何用于設備控制？

傳統 FDC 系統用于設備實時監控，通過預設指標檢測異常。工程師一般不分析每次運行的完整傳感器波形，而是針對配方步驟的特定時間窗口計算統計指標。

這些指標從原始設備軌跡中提取，涵蓋均值、最大值、最小值、標準差、斜率、穩定性等維度，再與設備正常狀態的歷史基線或控制限比對。

生產中，傳統 FDC 主要解決以下問題：

腔體壓力是否在預期范圍？

制程步驟中射頻功率是否穩定？

氣體流量是否符合預期的爬升與穩定規律？

溫度響應是否與認證條件一致？

指標超限時，系統觸發告警，可執行晶圓標記、工程師通知、腔體鎖定等操作。此時 FDC 充當設備保護與制程穩定機制，保障加工全程處于認證運行窗口內。

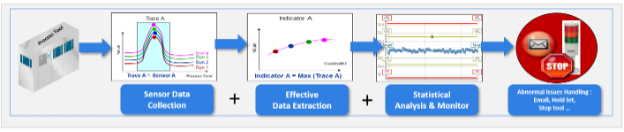

圖 2 FDC 指標生成與管控總覽圖

PDF

四、FDC 如何追溯良率與電性測試波動？

基于告警的 FDC 可有效捕捉明顯異常，但多數良率與電性測試偏移，源于未突破單一控制限的細微制程變化。壓力漂移、射頻不穩等問題隱蔽存在，最終會導致關鍵尺寸偏移、參數漂移或良率損失。

從設備軌跡提取的 FDC 指標，能遠早于下游檢測捕捉此類變化。工程師通過跨設備、腔體、時段及批次的 FDC 數據關聯分析，可識別以下規律：

腔體匹配差異導致系統性電性測試偏移

傳感器或控制漂移引發長期參數漂移

制程穩定性漸進衰減關聯隨機良率損失

區分正常晶圓與異常晶圓的制程特征

FDC 并非良率分析的替代方案，而是有效補充。在常規良率排查中，它提供上游視角，直接關聯設備真實運行狀態與產品最終結果。

PDF

五、Exensio 如何借助分析就緒型 FDC 數據定位良率波動根因？

Exensio 良率感知 FDC 突破傳統 FDC 邊界，既支持設備監控，更可作為良率與參數分析的核心數據源。其生成的指標具備結構化、可追溯、分析就緒特性，能便捷關聯設備狀態與下游電性測試、在線量測、缺陷數據，為深度分析筑牢基礎。

實戰案例：快速揪出 spacer 蝕刻工序的良率元兇

某客戶應用中，工程師通過 FDC 指標與電性測試結果的多參數相關性排序，快速發現 spacer 蝕刻工序反射功率指標與晶體管漏電流高度相關，數小時內即定位至單一設備信號與制程模塊，無需全流程排查。

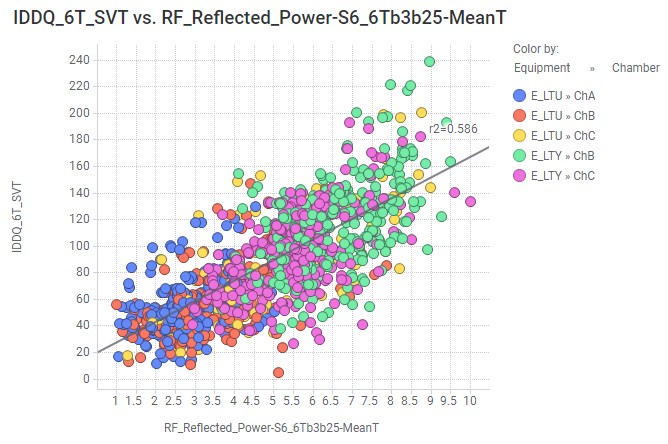

圖 3 隔離層蝕刻反射功率與晶體管漏電流相關性示例

借助 Exensio 集成工作流分析該指標時間趨勢，發現常規預防性維護（PM）后指標顯著上升；鉆取原始 FDC 設備軌跡對比，證實反射功率信號尖峰區與穩態區整體上移，屬于系統性制程變化而非隨機噪聲。結合指標物理意義與制程步驟匹配性，工程師推斷出維護操作導致的腔體或等離子體狀態改變。

數據驅動整改：告別試錯，精準施策

基于分析結論，針對性整改措施落地：收緊相關傳感器統計制程控制（SPC）規范、優化維護流程、增加老化運行、腔體復產前驗證 FDC 信號穩定性。全程以數據為依據，替代傳統試錯模式。

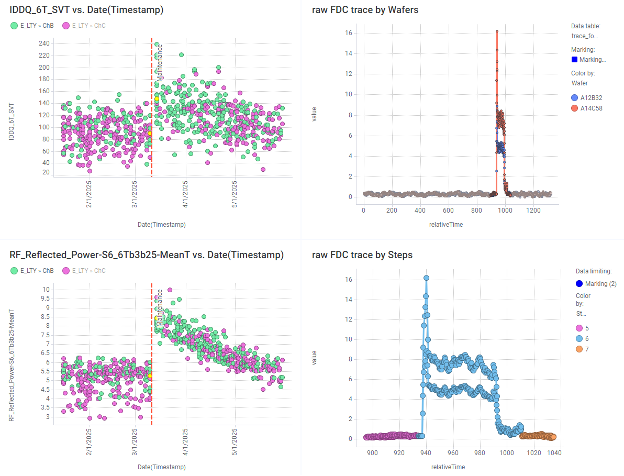

圖 4 Exensio 系統中時序變化及原始傳感器軌跡提取示例

模板化復用：推動 FDC 分析常態化

Exensio 內置基于普迪飛多客戶實踐的分析模板，封裝腔體匹配分析、漂移檢測等成熟方法，工程師無需復雜配置即可直接應用。

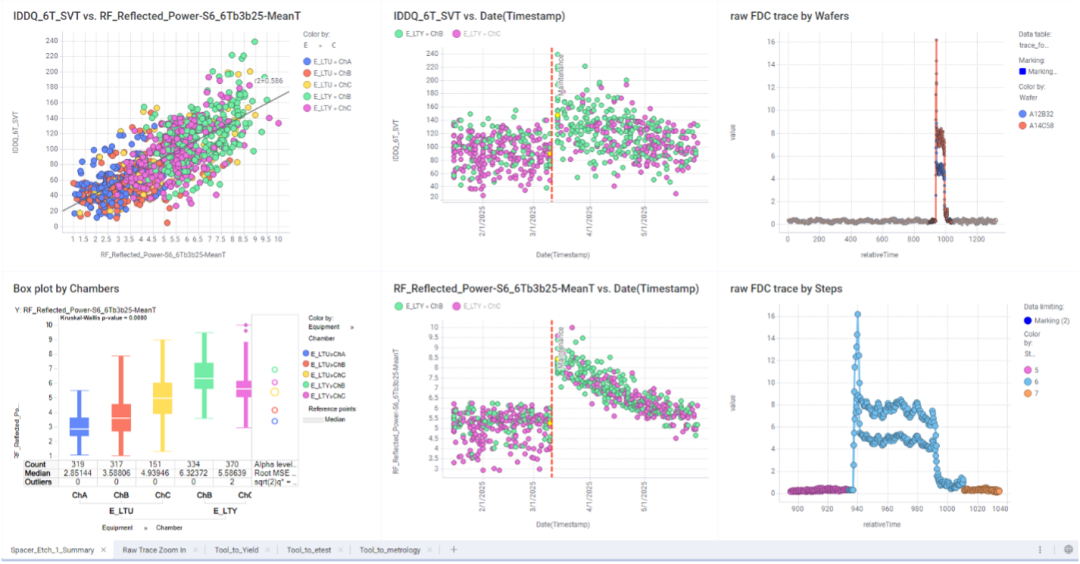

圖 5 Exensio 面向新增數據的可復用模板

新模板可一鍵復用至新數據集，實現設備與模塊狀態持續監控，推動 FDC 分析從一次性專項工作，升級為可復用、規?；娜粘Ａ悸使こ虡?biāo)準流程。

PDF

六、FDC 與在線量測在良率控制中如何互補？

在線量測的核心價值與固有局限

在線量測是半導體制造的核心支柱，光學量測、CD-SEM、套刻量測、膜厚監控等技術，為驗證制程結果是否符合設計目標提供關鍵反饋，是制程開發、認證與生產監控的必備手段。

但在線量測存在固有局限，且隨器件結構微縮、復雜度提升愈發突出。其高度依賴人工定義的量測配方，即便配方經過精細優化，也只能簡化呈現復雜的物理系統。當制程條件變化時，量測結果可能保持穩定，卻無法反映底層制程狀態的真實改變，僅能捕捉配方敏感信息，而非器件或材料層的全部變化。

在先進工藝節點下，這一挑戰更為顯著。埋層界面、GAA 結構有源區等良率關鍵結構難以光學直測，在線量測只能依賴間接代理指標；應力、組分、電阻率、界面質量等影響良率的關鍵材料特性，也無法在產品晶圓上實現高分辨率直接量測。

FDC 設備軌跡數據的互補優勢

FDC 設備軌跡數據恰好彌補上述缺口，可記錄每片晶圓加工時設備內部的真實制程條件。壓力、溫度、氣體輸送、射頻狀態、時序、腔體狀態等信號，能持續呈現器件形成的制程環境，即便關鍵結構無法直接量測。

在線量測雖能反饋制程結果，但未必與良率、電性測試結果強相關。部分限制良率的核心機制，源于標準在線量測無法直接觀測的制程條件。此類場景中，FDC 設備軌跡數據與良率、電性測試的相關性更清晰、更強，可幫助工程師將良率波動追溯至特定設備、腔體、制程步驟與運行狀態，揭示僅靠量測數據無法發現的根因。

PDF

七、為何強大的分析就緒型 FDC 數據平臺是 AI 分析的基礎？

晶圓廠布局 AI 分析時普遍發現，核心挑戰不在于模型選擇，而在于數據就緒度。在制造場景下，AI 應用成功的首要前提，是輸入數據的質量、結構與一致性。

AI 模型無法直接從原始 FDC 設備軌跡中有效學習，需依托定義清晰、具備物理意義、可跨設備 / 腔體 / 時間穩定表征制程狀態的指標。若指標定義粗糙、與制程步驟脫節或跨設備缺乏一致性，即便采用復雜模型，也只能輸出不穩定、不可解釋的結果。

這正是指標質量?jī)?yōu)于模型復雜度的核心原因。生產環境中可信賴的 AI，對指標有著明確要求：

反映真實制程狀態，而非噪聲或偽影

基于清晰的制程感知時間窗口計算

跨設備、腔體、配方版本穩定可比

工程師可解釋，便于驗證與根因推理

Exensio - FDC 以分析為核心目標設計，而非僅滿足告警需求，可提供結構化框架，用于定義、管理、驗證適用于高級分析與 AI 應用的 FDC 指標。其制程感知指標定義、跨設備一致性校準、傳感器優先級劃分等功能，能夠確保指標形成穩定可信的特征空間。

經合理結構化處理后，制造數據中的 FDC 設備軌跡尤其適配 AI 應用，核心優勢如下：

高密度采集，覆蓋每一次制程運行，而非周期性采樣

與制程物理原理直接關聯，具備明確的因果邏輯

包含設備、腔體、配方、步驟等豐富上下文信息

對制程早期變化高度敏感，可早于良率影響顯現

值得注意的是，AI 轉型無需徹底重構現有工作流。對于已基于制程理解定義指標、保持 FDC 數據采集一致性、常態化分析數據趨勢與相關性、并將 FDC 技術用于良率排查的晶圓廠而言，其本身已具備 AI 與高級制程控制的落地基礎。

從這個角度看，AI 并非優秀 FDC 實踐的替代，而是價值延伸。FDC 指標管理的質量與規范性越高，AI 應用所能創造的價值就越大。
