1. GStreamer介紹

GStreamer 是用來構建流媒體應用的開源多媒體框架(framework)。其目標是要簡化音/視頻應用程序的開發。

1.1 基本概念

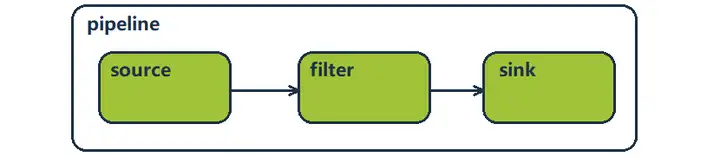

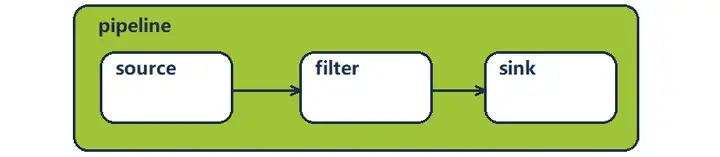

管線(pipeline)：又稱為管道或流水線，是一個完整的GStreamer工作流，即：一個多媒體任務處理的基本單元（必須要以source類【元素】開頭，以sink類【元素】結尾）。

元素(element)：GStreamer工作流中的每一個節點，例如source類元素、filter類元素、sink類元素。元素與元素之間通過【管道】進行數據傳遞（而【管道】又通過【襯墊】與【元素】進行連接）。

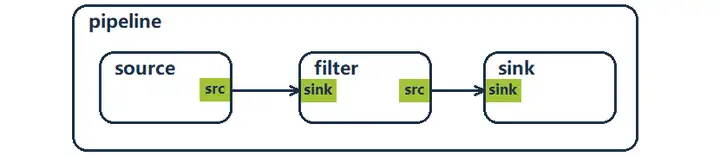

襯墊(Pad)：數據通過襯墊進入或離開這個元素，輸入襯墊叫sinkPads，輸出襯墊叫srcPads，每個元素都會至少一個襯墊，如source類元素和sink類元素。

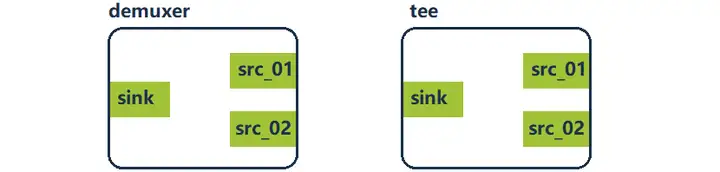

有些元素會有多個襯墊，比如：解復用器（demuxer）和分流器。

1.2 Gstreamer工具

gst-launch-1.0：gst-launch-1.0是Gstreamer中一個常用和強大的工具，用于創建并啟動多媒體管道圖。它可以從標準命令行讀取管道圖的描述，用戶可以在命令行中直接運行該描述。它不需要復雜的編程或腳本，使用戶方便地測試和調試管道圖。

gst-inspect-1.0：gst-inspect-1.0可以打印出可用 GStreamer 插件的信息、特定插件的信息或特定元素的信息。當在沒有PLUGIN或ELEMENT參數的情況下執行時，gst-inspect-1.0將打印所有插件和元素的列表以及sumary。當使用PLUGIN或ELEMENT參數執行時，gst-inspect-1.0將打印有關該插件或元素的信息。

1.3 Gstreamer調試信息

使用GST_DEBUG環境變量，可查看調用Gstreamer時所產生的打印信息。比如在終端輸入以下命令。

export GST_DEBUG=2

如果想看到更詳細的信息，調試等級可設為3。

2. 編碼

下文用到的video節點，可以通過以下幾篇文章查詢：

MIPI-CSI：《外設接口使用說明/攝像頭/MIPI-CSI攝像頭》

USB Camera：《外設接口使用說明/攝像頭/USB攝像頭》

2.1 保存錄像

通過串口調試或ssh調試，進入開發板環境：

經查詢，cam0的設備節點是video23。

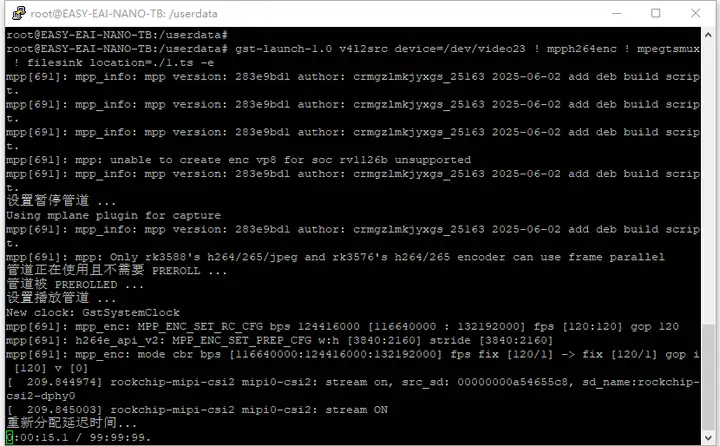

輸入下方命令，即可對video23節點進行錄像。效果如下圖所示。

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

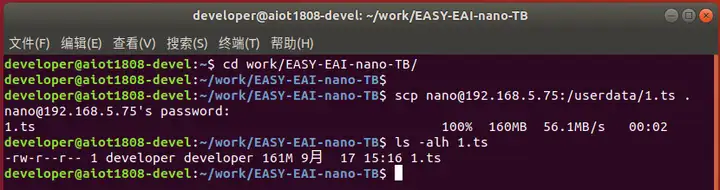

按下組合鍵【Ctrl+C】后即可退出錄像，并得到一個ts文件(MPEG-TS：MPEG Transport Stream)?？稍赑C端Ubuntu系統用scp的方式從板卡拉取ts文件，并且可以通過vlc對其解碼播放。

調整幀率錄制：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! videoconvert ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

調整分辨率和幀率錄制：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,width=1280,height=800,framerate=30/1 ! videoconvert ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

除了ts格式，還有通過下方命令錄制其它格式的視頻：

-flv格式錄制：

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! h264parse ! flvmux ! filesink location=./1.flv -e

-裸流錄制：

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! filesink location=./1.h264 -e

2.2 UDP推流

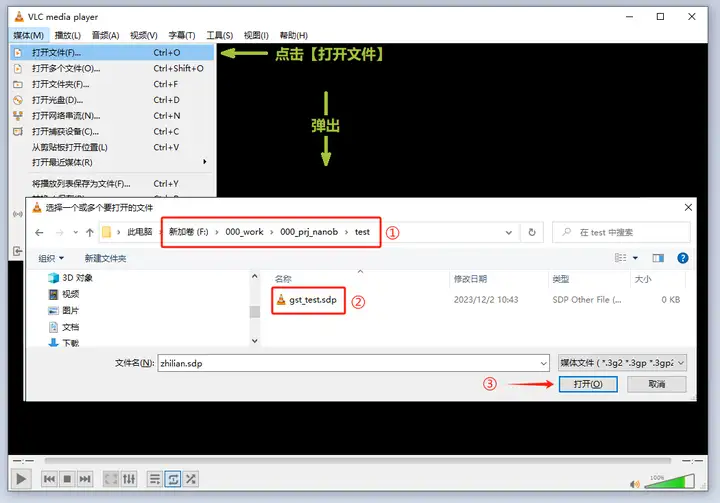

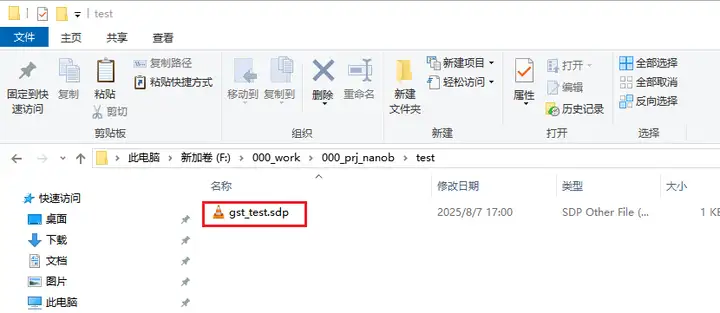

首先創建一個名為gst_test.sdp的文件。

用記事本打開此文件，添加如下內容（注意兩個IP地址均為用戶電腦的IP地址）：

v=0 o=- 0 0 IN IP4 192.168.3.191 s=H.264 Stream from RK3576 c=IN IP4 192.168.3.191 t=0 0 m=video 8554 RTP/AVP 96 a=rtpmap:96 H264/90000

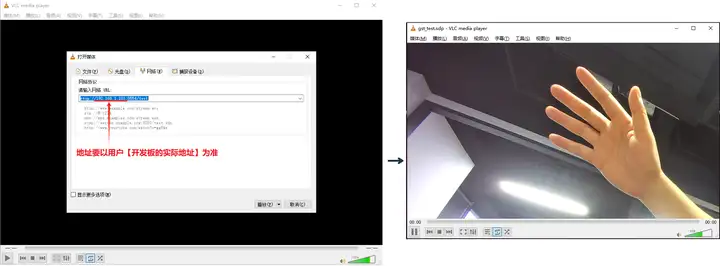

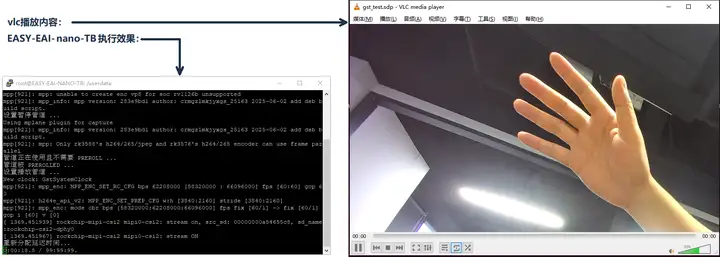

然后通過vlc打開剛才設置的文件，如下圖所示：

通過adb shell進入【開發板環境】，輸入下方命令（注意命令中的IP地址為用戶電腦的IP地址），即可對video節點編碼，并通過UDP推流到PC的vlc上。

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! mpph264enc ! h264parse ! rtph264pay config-interval=1 ! queue max-size-buffers=100 leaky=downstream ! udpsink host=192.168.3.191 port=8554 sync=false

執行現象如下：

2.3 rtsp服務器

如果要用gstreamer搭建rtsp服務器，則需要額外的庫以及第三方基于此庫開發的gstreamer應用。

首先，用apt-get安裝rtspServer相關的庫，命令如下：

sudo apt-get install libgstrtspserver-1.0-dev

安裝【成功】后，獲取rtspServer應用的源碼，命令如下：

wget https://raw.githubusercontent.com/GStreamer/gst-rtsp-server/1.14/examples/test-launch.c

然后通過下方命令編譯此源碼：

gcc test-launch.c -o test-launch $(pkg-config --cflags --libs gstreamer-1.0 gstreamer-rtsp-server-1.0)

成功生成test-launch后，通過下方命令，運行此rtspServer。

./test-launch "v4l2src device=/dev/video23 ! mpph264enc ! rtph264pay name=pay0 pt=96"

最后用vlc通過8554端口拉取rtsp流。

若要指定分辨率和幀率，可以采用下方的例子：

./test-launch "v4l2src device=/dev/video23 ! video/x-raw,width=1920,height=1080,framerate=30/1 ! videoconvert ! mpph264enc ! rtph264pay name=pay0 pt=96"

2.4 注意事項

編碼時要注意編碼幀率，不能超過編碼格式的最大能力。（假如編h.264的最大幀率只能到30幀，那么給h.264編到60幀。無論是錄制還是推流，再解碼端都會發生異常）

3. 解碼

3.1 錄像文件解碼

如果錄像文件名為1.ts，并且位于/userdata/目錄中，就執行下方命令即可用gstreamer解碼并播放。否則需要調整一下文件位置。

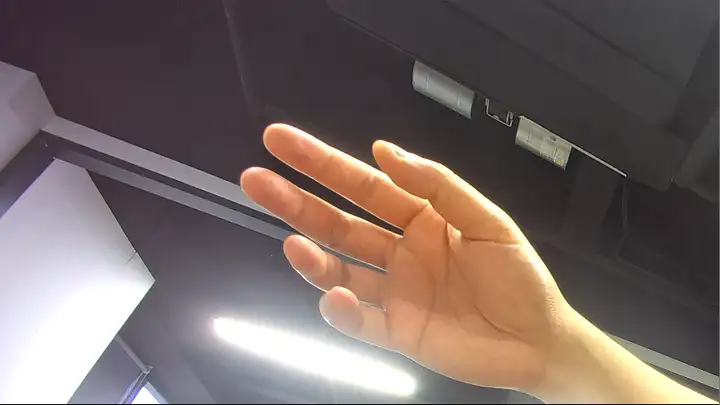

命令執行后，桌面系統會出現一個窗口，并播放文件的內容，效果如下所示。

gst-launch-1.0 filesrc location=/userdata/1.ts ! tsdemux ! queue ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink

注：如果無法滿屏播放，請參考一下本文的==2.1保存錄像==章節，調整一下分辨率。

同樣文件在/userdata/目錄中，播放flv格式視頻：

gst-launch-1.0 filesrc location=./1.flv ! flvdemux ! h264parse ! mppvideodec ! videoconvert ! videoflip method=1 ! autovideosink

播放h.264裸流視頻：

gst-launch-1.0 filesrc location=/userdata/1.h264 ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink sync=false

3.2 rtsp拉流解碼

執行下方命令，即可對一個地址為rtsp://admin:a12345678@192.168.5.68的IPCamera進行拉流并顯示。

gst-launch-1.0 rtspsrc location=rtsp://admin:a12345678@192.168.5.68 ! rtph264depay ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink sync=false

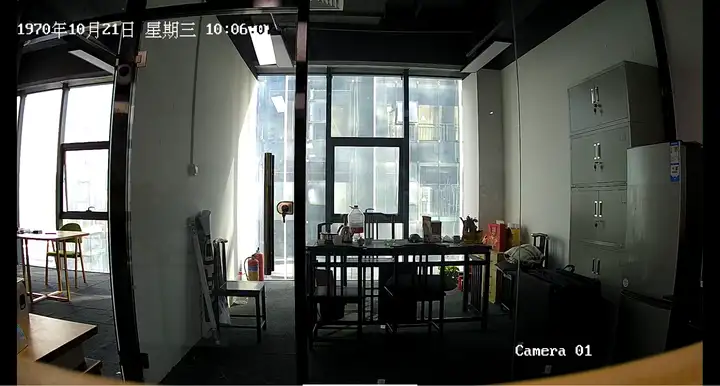

命令執行后，MIPI-DSI屏上會出現一個窗口，并播放IPCamera的內容，效果如下所示。

4. 分流器使用

tee是一個很常用的元素。比如有一個需要邊用屏幕播放攝像頭畫面，又要邊把攝像頭的畫面錄下來應用場景，就需要用到分流器。

命令如下：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! tee name=t t. ! queue ! videoflip method=1 ! autovideosink sync=false t. ! queue ! mpph264enc ! mpegtsmux ! filesink location=./1.ts

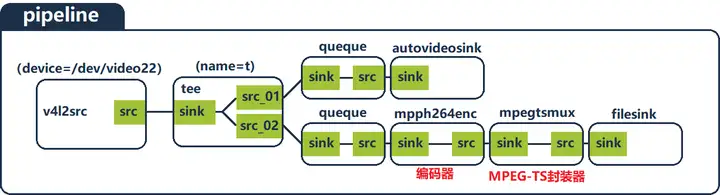

節點圖解：

命令可拆分為三個部分理解：

第一部分，取視頻流：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! tee name=t

第二部分，復制一份視頻流到顯示窗口（autovideosink）：

t. ! queue ! videoflip method=1 ! autovideosink sync=false

第三部分，復制一份視頻流到編碼器，最終打包成ts文件：

t. ! queue ! mpph264enc ! mpegtsmux ! filesink location=./1.ts

4.1 注意事項

分流器的實現原理是通過CPU復制一份，送入管道，因此如果用于處理原格式(YUV/RGB等)數據，將會加大CPU以及內存的開銷。

5. gst-inspect-1.0使用

5.1 列出所有元素

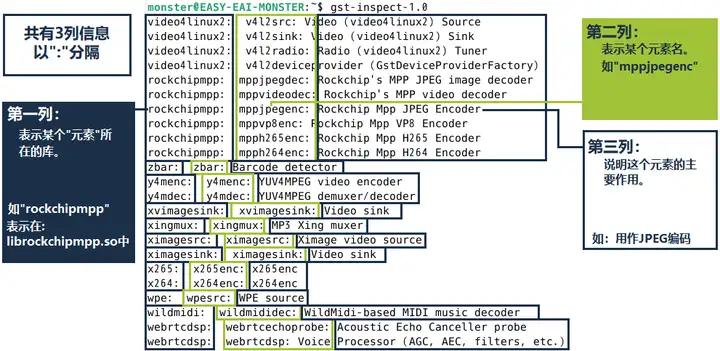

直接輸入gst-inspect-1.0命令即可列出所有元素，及其簡要描述，如下所示。

gst-inspect-1.0

5.2 查看元素信息

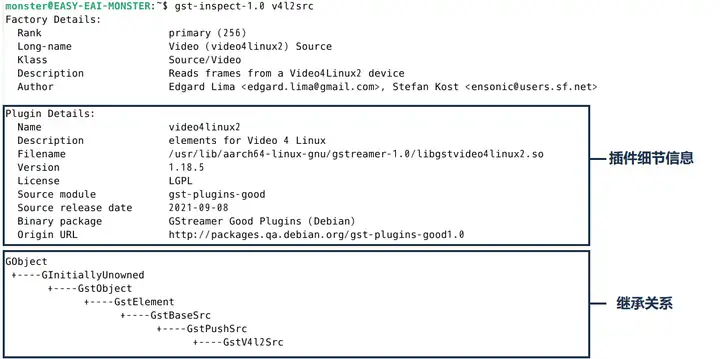

采用gst-inspect-1.0加元素名的方式，即可查看這個元素的詳細信息，如下所示。

gst-inspect-1.0 v4l2src

5.3 使用技巧

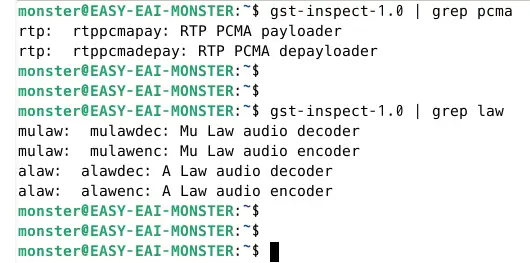

gst-inspect-1.0可以配合grep來初步篩選自己感興趣的【元素】，比如pcma格式相關的音頻插件元素，如下所示。

gst-inspect-1.0 | grep pcma gst-inspect-1.0 | grep law

6. Gstreamer文檔

Gstreamer文檔的官網地址：

https://gstreamer.freedesktop.org
