開篇：復位的困惑

做FPGA/數字IC設計的，平時寫得最多的可能就是復位邏輯了。但你有沒有這種感覺：看別人代碼，有的用同步復位，有的用異步復位，有的又搞什么"異步復位同步釋放"——到底該用哪個？

說起來，這兩個玩意兒看起來簡單，但要真讓你說清楚什么時候用哪個、為什么，可能還真有點含糊。今天咱就把這事兒徹底聊明白。

同步復位是怎么工作的

同步復位的意思很直接：復位信號必須等到時鐘邊沿來了才起作用。

舉個例子，你在第10ns把復位信號拉低了，但下一個時鐘沿在15ns，那寄存器要等到15ns才會被復位，中間這5ns寄存器還是保持原來的狀態。

Verilog寫起來是這樣的：

always @(posedge clk) begin if (rst) q <= 1'b0; else q <= d; end

注意看敏感列表，只有posedge clk，沒有復位信號什么事兒。復位信號本質上被當成普通的數據輸入來處理。

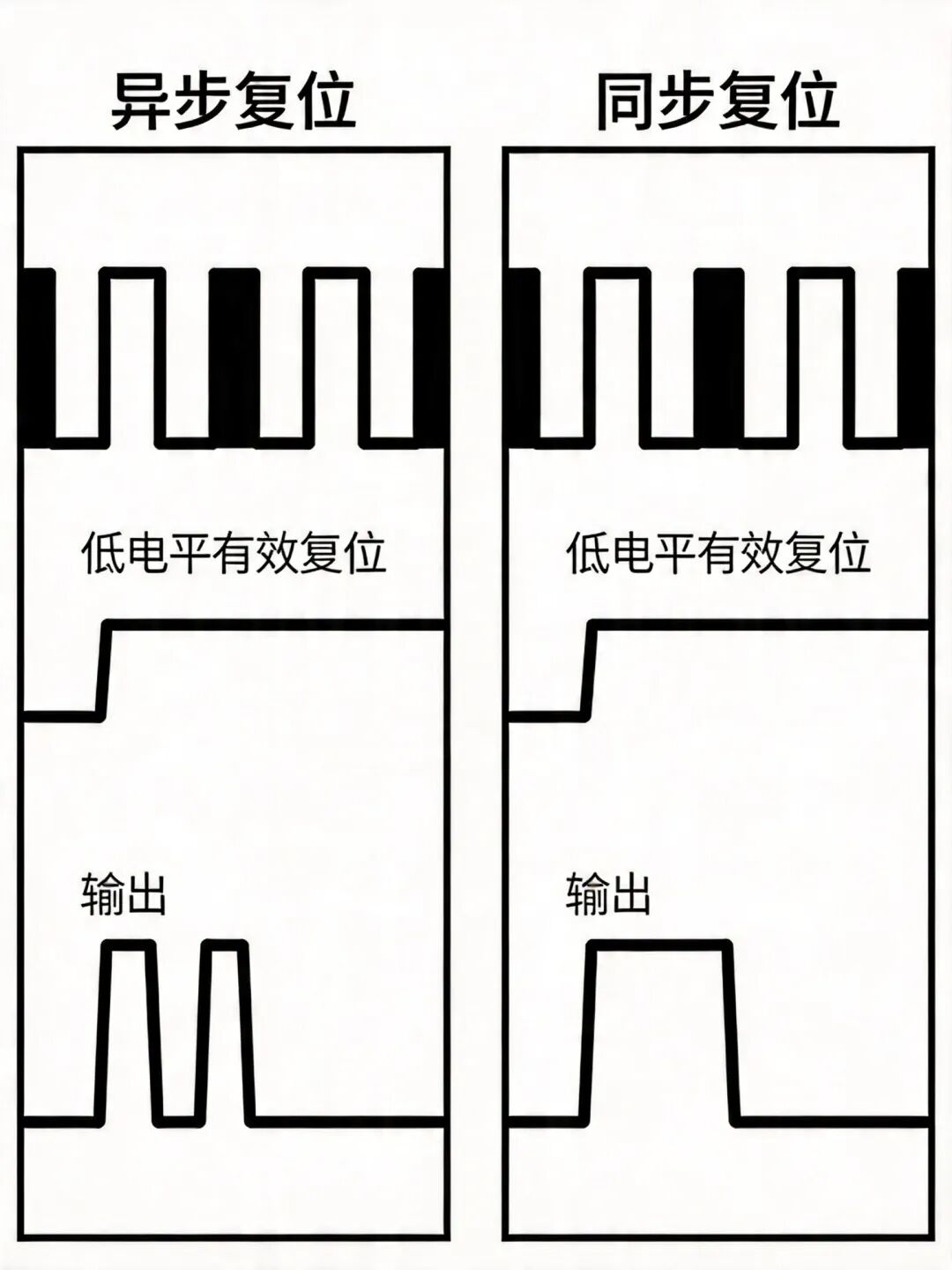

異步復位是怎么工作的

異步復位就不一樣了，它有點像開關——只要復位信號一變，寄存器立馬就被復位，根本不鳥時鐘在干嘛。

這種設計的好處是"快"，壞處嘛，后面再說。

always @(posedge clk or negedge rst_n) begin if (!rst_n) q <= 1'b0; else q <= d; end

敏感列表里多了個negedge rst_n，這就是異步的意思——復位信號一變，邏輯立刻響應。

兩種復位到底該怎么選

按我的經驗，別急著下結論，先看看各自的脾氣。

什么時候用同步復位

其實選同步復位的情況還挺多的：

1.高速設計：當你的時鐘跑到100MHz往上，異步復位的亞穩態風險就變得很突出。這種時候老老實實用同步復位，時序收斂也更容易。

2.狀態機：狀態機的復位時機必須精準，否則可能出現"半復位"狀態——有些寄存器復位的早，有些晚，狀態機直接卡死。同步復位能保證所有寄存器在同一拍復位。

3.多時鐘域系統：跨時鐘域的復位信號必須各自同步，否則輕則亞穩態，重則整個系統亂套。

4.毛刺敏感的環境：如果你PCB上復位走線很長，或者環境電磁干擾嚴重，同步復位的"過濾"特性能幫你擋住不少麻煩。

什么時候用異步復位

異步復位也不是一無是處，這些場景它就是香：

1.上電復位：系統上電的時候時鐘可能還沒穩定呢，這時候需要強制把所有寄存器搞成已知狀態。異步復位正好不挑食，有電就能干活。

2.看門狗/緊急復位：出過事兒需要立即清零的場景，等一個時鐘周期可能就是災難。異步復位立竿見影。

3.低速簡單邏輯：如果你的設計跑個幾十MHz，用異步復位問題不大，而且還能省點資源。

4.時鐘可能停止的場景：比如低功耗模式下把時鐘關了，同步復位這時候就歇菜了，但異步復位還能用。

實際設計中的最佳實踐

光知道什么時候用還不夠，實戰中還有個黃金法則：異步復位，同步釋放。

啥意思呢？復位到來的時候，異步生效——保證快速響應；復位撤銷的時候，必須跟時鐘同步——避免亞穩態。

坑在這里：很多人以為復位"生效"才重要，其實更危險的是"釋放"時刻。如果復位釋放的時候剛好在時鐘沿附近，不同寄存器可能，有的已經退出復位，有的還在復位里，系統直接進入"半初始化"狀態，后果不堪設想。

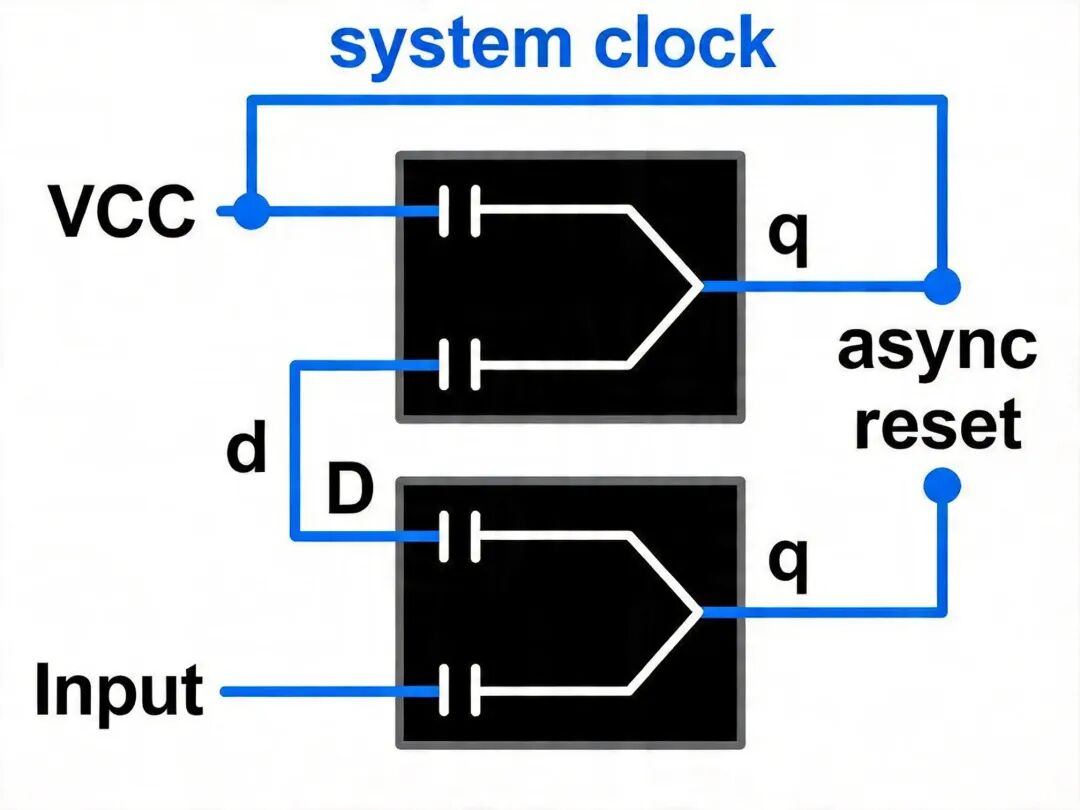

具體怎么實現？兩級寄存器打拍同步：

always @(posedge clk or negedge rst_async_n) if (!rst_async_n) begin rst_sync1 <= 1'b0; rst_sync2 <= 1'b0; end else begin rst_sync1 <= 1'b1; rst_sync2 <= rst_sync1; end assign rst_sync_n = rst_sync2;

第一級D端接的是1，不是接的復位信號。這個小細節很關鍵——只有復位釋放的那一刻，第一級才會被拉高，然后再過一拍同步出去。這樣設計最省資源，也是業界標準做法。

真實案例分享

說個我之前踩過的坑吧。

有個項目，用的是異步復位，設計的時候圖省事兒，所有模塊都直接用外部復位信號。結果有個模塊的復位信號釋放在時鐘沿附近，引發了亞穩態。

問題來了：功能仿真沒問題，時序仿真也過了，但上板子就是不穩定，有時候能跑幾個小時，有時候幾分鐘就掛。

最后怎么修的？老老實實加了兩級同步器，給復位信號做了"異步復位同步釋放"。之后再也沒出過問題。

所以啊，別覺得自己設計簡單就不做同步化。異步復位的亞穩態問題是概率性的，不是不報，時候未到。

總結一下

其實這個問題沒有標準答案，關鍵看場景：

高速、時序敏感、多時鐘域——用同步復位；

上電初始化、緊急復位、時鐘可能停止——用異步復位，但要記得同步釋放；

復雜系統——通常采用混合策略，各模塊根據需求選擇合適的復位方式。

記住，復位設計雖然基礎，但它往往是系統穩定性的基石。別圖一時省事兒，后面的debug會讓你懷疑人生。
